型号：GX-QC300

产品用途：汽车新能源线束端子剖面、电线、电缆端子剖面、压接线材端子剖面、其它线材端子剖面的分析。

符合标准：VW 60330, Renault 36-05-019/-G, PSA9634115099,SAE/USCAR-21

一、用途：

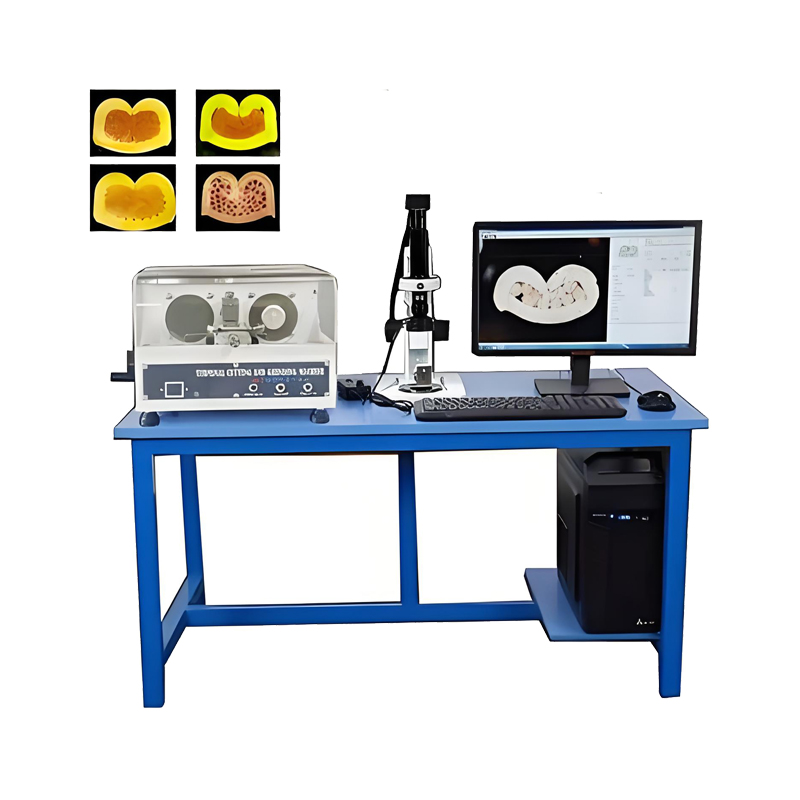

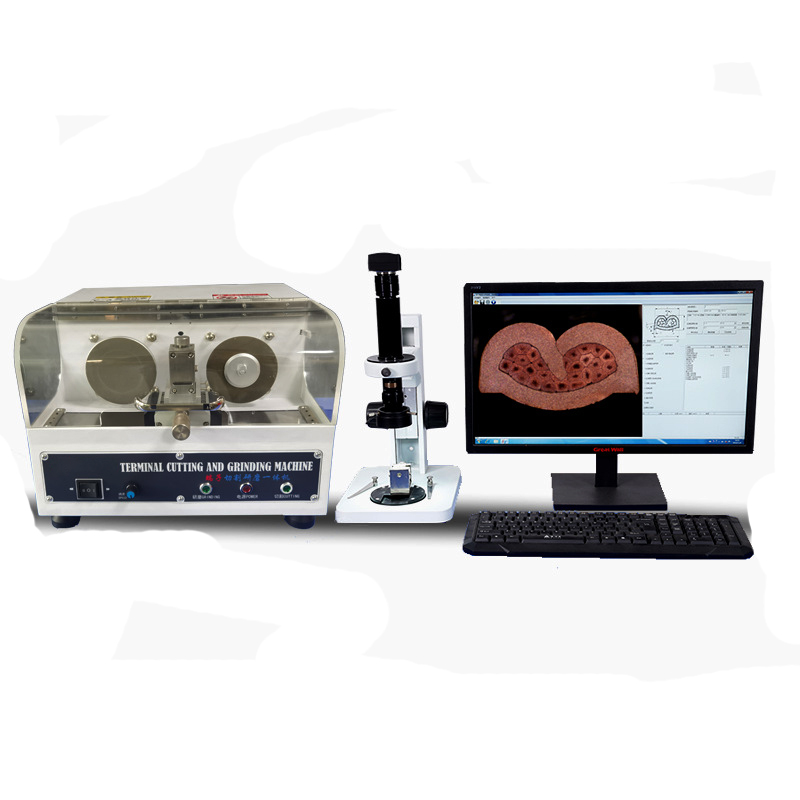

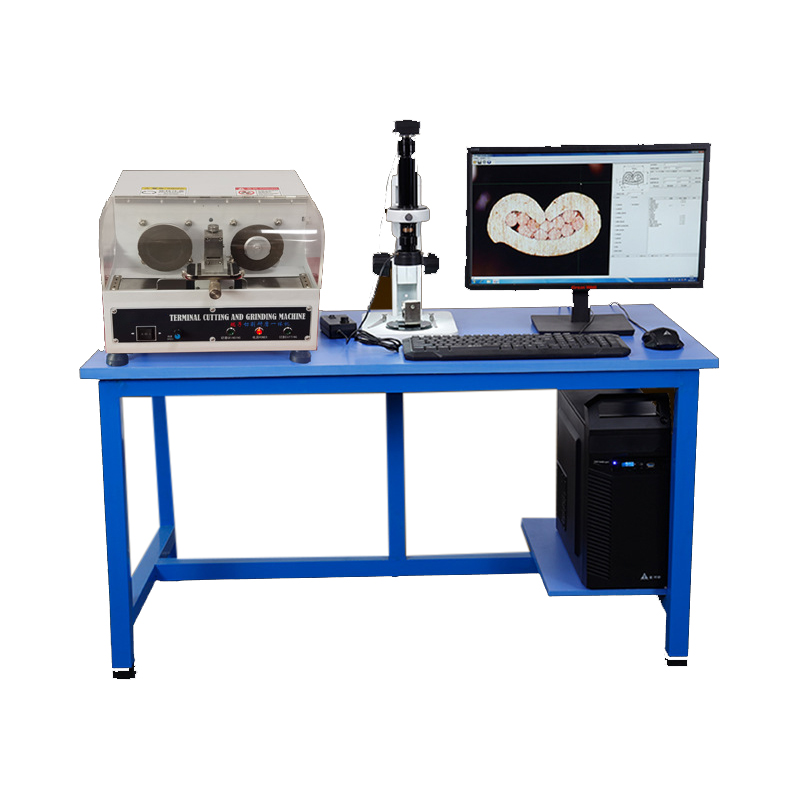

GX-QC300端子截面分析仪一体型端子切割和研磨台：通过专用的线束夹具将端子夹好以后，切割盘与研磨盘独立控制，速度可以方便控制。（因为不同AWG的端子切割需要不同的速度才能更完美的切割，然而研磨的过程根据端子的大小不同也要采用相应的速度。我司的一体机采用双控变频技术独立控制，速度范围0~4500转/分钟，采用德国双电机）切割需要速度另外在对端子断面进行研磨抛光的时候需要根据端子的材料和尺寸控制转速度。 在研磨抛光时设计了可上下进行微调带刻度的导轨结构，可以为客户准确的打磨端子的高度控制。端子切割和研磨抛光所需要的时间为2～3分钟。 超过AWG38极细线也能鲜明地显示出。 用新开发的断面评价专用软件，可测定 CH・CW， 能瞬时计算出断面面积。 在最大倍率下的测量精度为3µm。

适用于:

汽车新能源线束端子剖面、电线、电缆端子剖面、压接线材端子剖面、其它线材端子剖面的分析。

线束端子检测样品制作过程，仅需2分钟完成!!

二、系统特点

1、我司样品制作过程采用目前行业最先进技术不用树脂镶嵌，省时。

　   原剖面分析样品制作需要步骤： 端子取样--树脂镶嵌--树脂切割--树脂研磨--样品抛光，整个剖面分析样品制作过程需要花费数达3小时，现在采用先进技术只需2分钟就能完成。

2、采用了端子专用夹具,适用于不同规格的端子

　   我司端子专用夹具可靠地将端子夹住。无须担心在研磨过程中会产生端子压接部的变形。

   　我司标准夹具适用于AWG5～AWG38线（可根据客户需求配备1-2套不同规格夹具满足客户求）

3、利用专业端子切割设备，对端子精密切割可进行0.01mm上下距离调整，任意切割端子部分

   采用德国超薄端子切割片对端子内部材质结构进行无损伤切断。

4、利用高性能的光学分析系统和端子线束截面分析专用软件，可以方便测量端子压接高度、宽度毛刺尺寸、

   壁厚、铜丝数量、压缩比· 间隙比、压接面积等计算，放大倍率26倍～最大260倍。超过AWG38极细

   的线也可以很清楚地表现出来。

5、我司专利技术一键式导出报告

   可以将测定的各种数据以及芯线的压缩率等和鲜艳的断面图形一起输送到word文档中。

   并根据国际线束行业标准软件自动计算压缩比 自动判别合格.

   该进口系统拥有十几项国际标准自动检测项目（包含汽车业、家电业、电子业等各项权威技术指标），可以自动检测端子各项数据是否合格，无需人工修改。

   符合以下行业公司相关技术指标：

   汽车及其配套行业：奔驰、宝马、大众、丰田、奇瑞、BYD、江淮、博世集团、大陆汽车（芜湖）有限公司等
