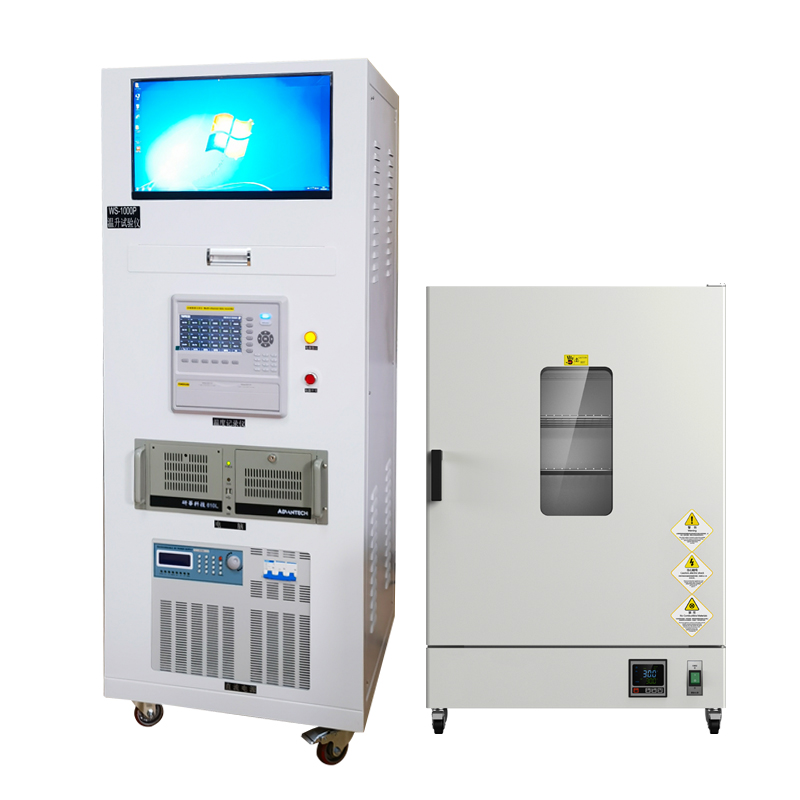

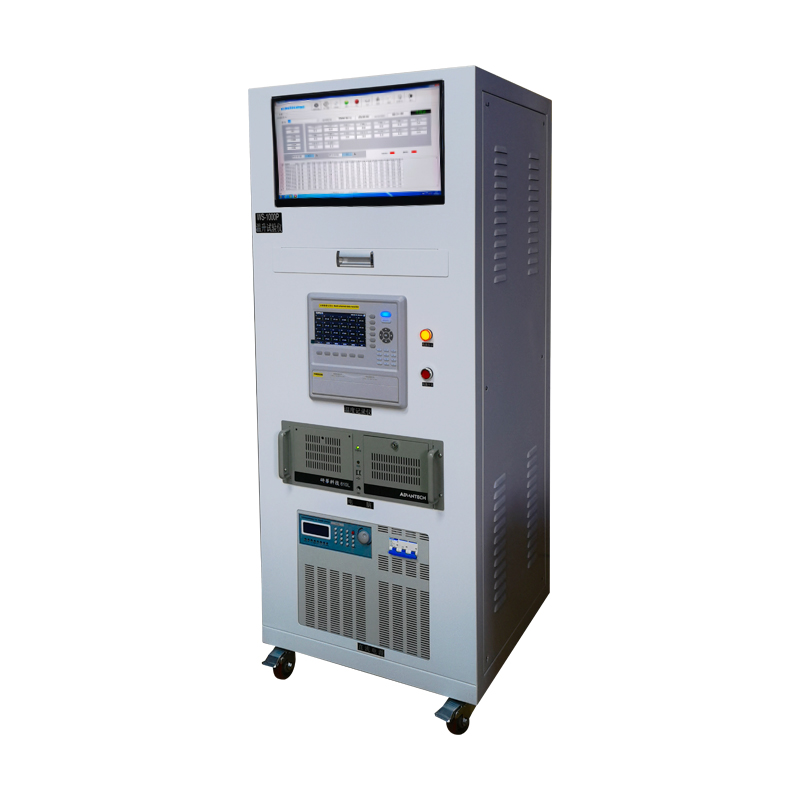

WS-600A温升试验仪依据GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等电子连接器的电流和温度升高测试方法及其他电器附件的有关标准研制而成，可用于接地电阻测试、器具开关、插头插座、开关柜、母线排等产品的温升试验。具有操作简便，准确可靠等特点，广泛用于厂家、质检和科研部门。也可用于考核电器附件在接上负载电流时其表面发热情况，电极温升是否符合标准的要求。

温升试验机用于端子温升试验和插头温升试验。试法是将插头或插座正负极短接后，尾部接在电流输出接线柱上，然后接通电流，按标准要求设定好所需试验电流及时间后，测试插头或插座的插片与导体铆合处的温升数值在经过一定的时间及电流负载后的温升数值是否符合标准要求，并可自动打印记录测试温度,具有超温过流保护功能，无需人工值守。

GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》6.13表面温度和端子温升要求:

a、供电插头和车辆插头的抓握部位,其允许的最高温度不应超过:金属部件50℃,非金属部件60℃

b、供电插头和车辆插头可以接触的非抓握部位允许温度不应超过:金属部件60℃,非金属部件85℃

c、端子的温升不超过50K

技术特性：

1、WS-600A温升试验仪由负载电流调节部分、温度采集部分和数据处理软件部分三部份组成；

2、温升记录仪能自动扫描、自动记录、存储测试温度数据，通过专业数据处理软件可以生成各种报表，能以曲线、数字、棒图、总览、报

警、历史画面显示且能打印；具有加电流时间与停止时间(0~99.99S/M/H) 设定，可以设定通过电流负载时间与不加负载时间等功能；并周期性循环工作等功能（选项）。

3、特别适合电动汽车充电枪的插头插座温升试验；

技术参数

1、试验电流：DC0-1600A连续可调

2、输出电压：DC0-10V连续可调

3、测试工位：一个

4、工作模式：连续模式、通断模式

5、连续模式时间设置范围：1S-999.9小时

6、通断模式间设置范围：1S-999.9小时

7、通断次数：1-9999次可设置

8、温度测量点：8点（一点记录电流，一点记录环境温度，六点记录产品温度）最多可选64点；

9、温度扫描速度：1～99秒所有通道

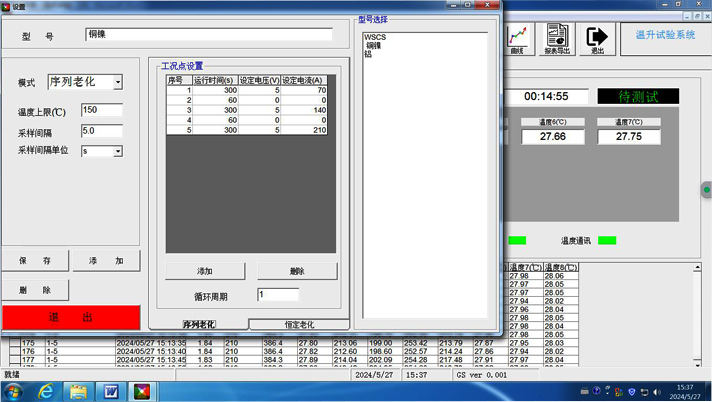

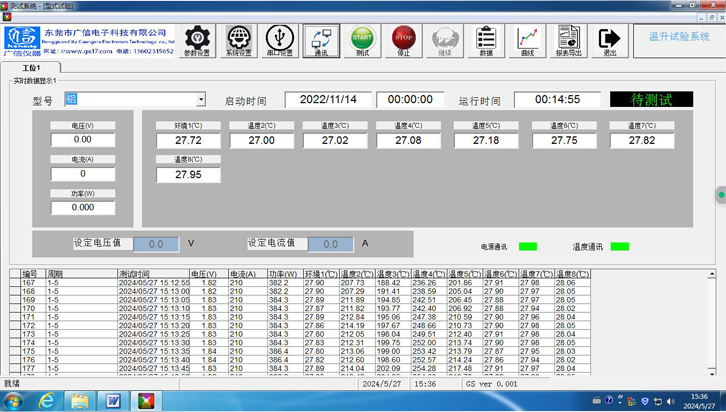

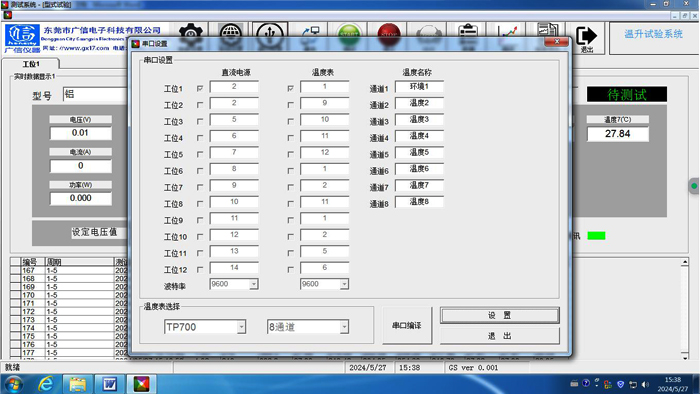

10、温度数据记录：由电脑完成，配置电脑测试软件

11、温度测试范围：-50℃～260℃

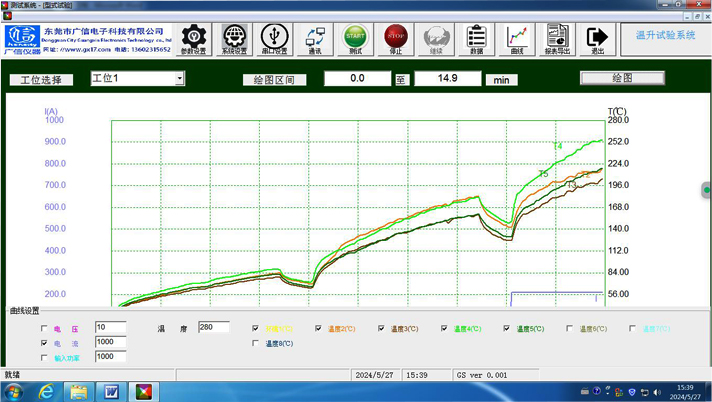

12、软件功能：自动记录数据、描绘曲线：温升—时间曲线，电流—时间曲线，温升—电流曲线

13、外形尺寸：600×720×1300mm(宽×深×高)

14、重量：约95Kg

负载电流调节部分：

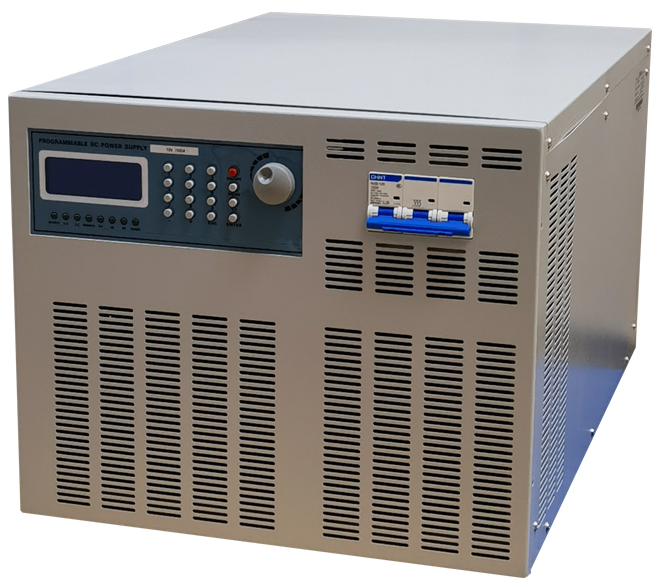

GX10600大功率负载电源内部采用IGBT模块调整模式，具体高效能、高精度、高稳定性等特性，主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。

技术参数

温度采集部分

概述

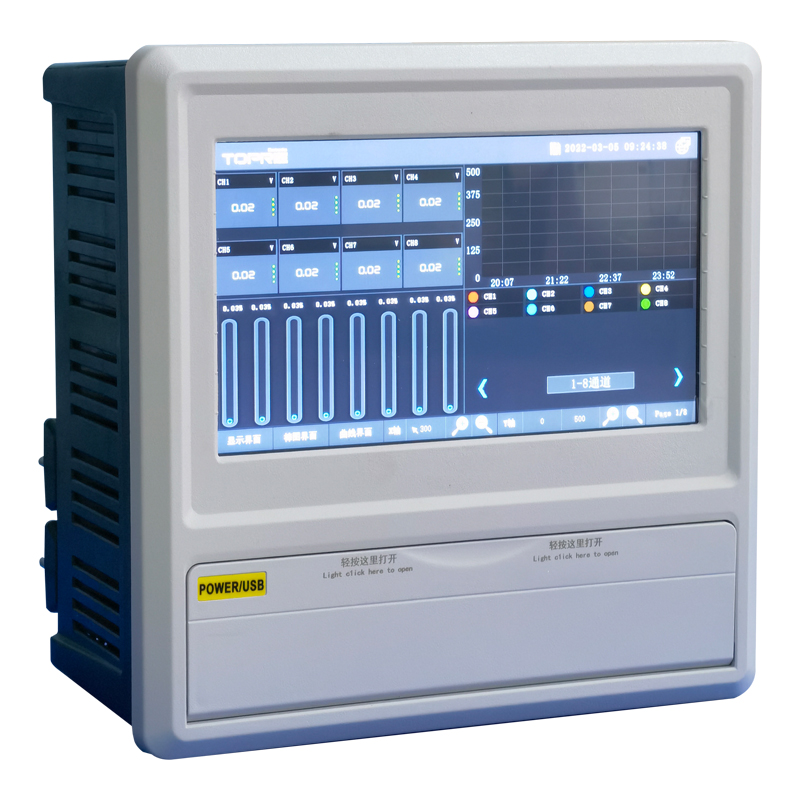

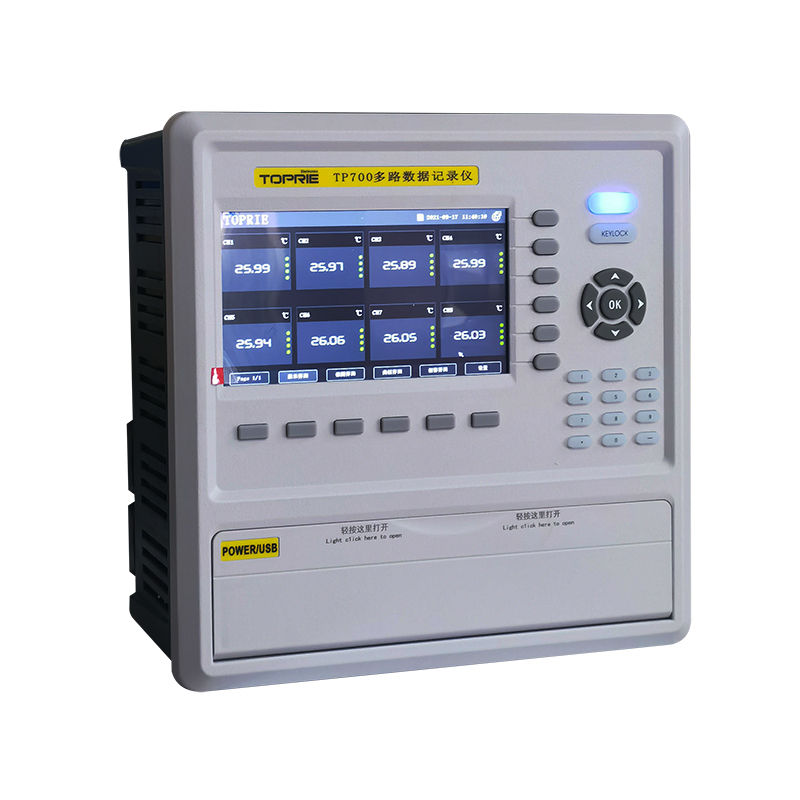

触摸屏温升记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。本产品吸纳了各种国内外数据记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

◆数字显示界面、棒图显示画面、实时（历史）曲线画面、报警数据页面。

◆7寸彩色TFT触摸 LCD

◆采用70MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；

◆全隔离万能输入，可同时输入多种信号，无需更换模块，直接在仪器上设置即可；

◆可以进行参数设置、显示工程位号，工程单位，有流量累积等功能；

◆配备标准USB2.0接口。可使用鼠标键盘方便操作，输出历史数据转存快捷方便；

◆标准串行通讯接口，带光偶隔离的RS485和 RS232C以及以太网；

◆数显画面、棒图画面、实时（历史）曲线画面、报警显示画面共四个基本画面。(8通道含有综合界面)

◆实时曲线记录间隔1秒~9999秒，对应整屏曲线时间30秒~300分；
◆历史曲线查看间隔从1秒到9999秒连续可设。

温度采集仪技术参数

DataLogger数据处理软件

DataLogger保存的数据文件通过以太网传输到电脑，都可以利用此软件进行再显示、文件编辑或打印输出。

标准配置

1、10V/600A大功率直流负载一台

2、8通道温升记录仪一台

3、温度测试线(OMEGA)16米（已连接在记录仪上）

4、数据处理软件一套

5、电脑（联想）一套

6、高温导热胶一套
