GX-500EX端子截面分析仪线束端子剖面分析仪返回

描述:

联系我们
全国咨询热线

13602315652

0

产品详情

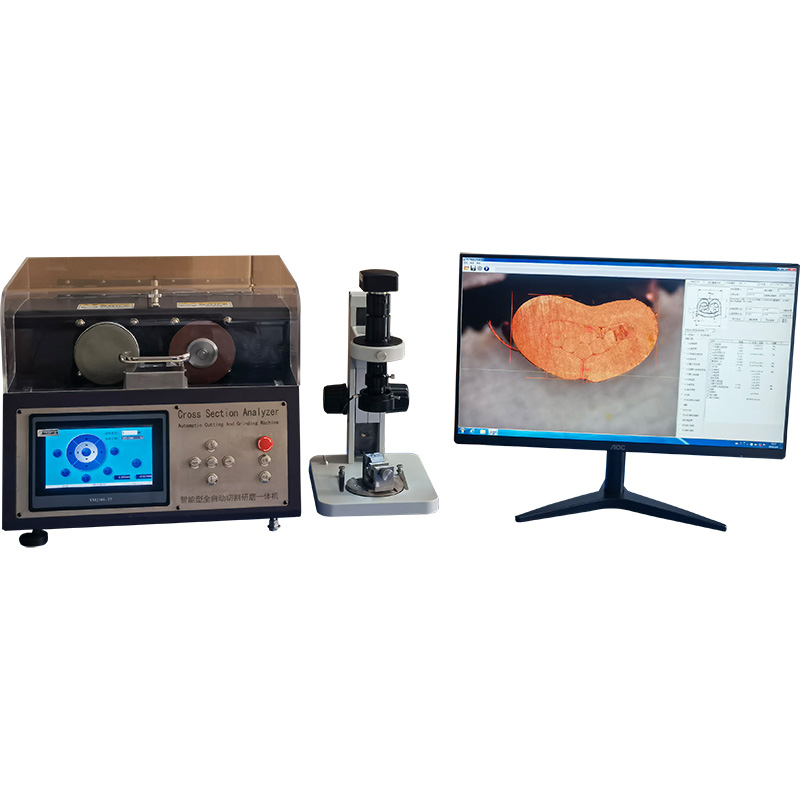

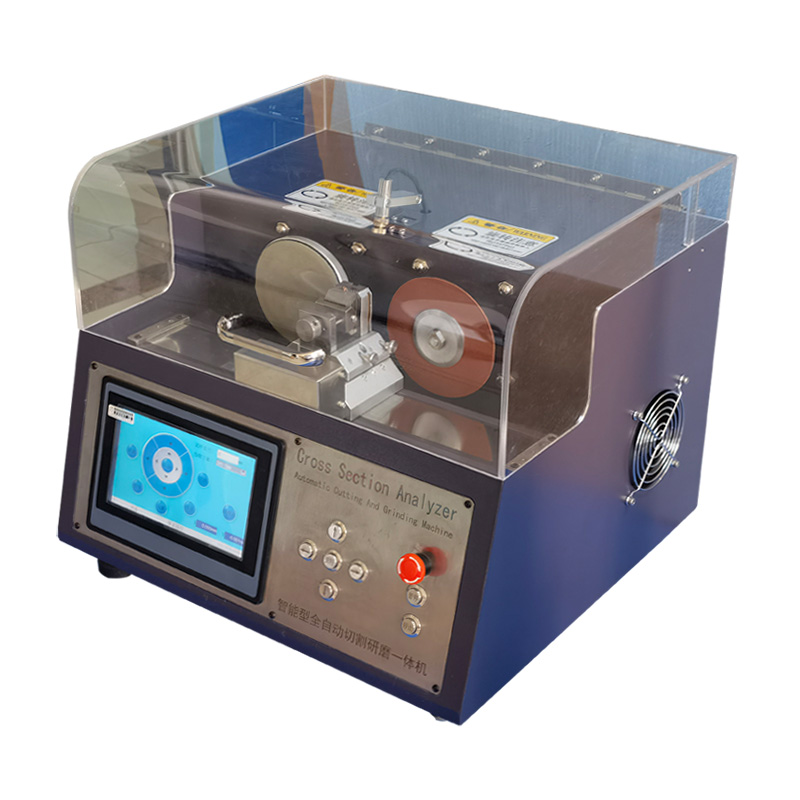

GX-500QE自动切割研磨一体截面分析仪是针对线束端子产品而专门研发的一款精密检测分析设备。整套分析仪由端子切割、研磨一体系统、视频测量系统组成。仪器具有专业端子夹具,可满足不同类型端子,检测人员可在3~5分钟内完成一个线束端子断面的处理分析,极大地提高了线束端子断面检测的速度。特别适合汽车线束截面检测。

特点:

◆使用双导轨,保证安装精度.
◆电机采用卧式安装,保证旋转的偏摆小。
◆激光红外线对位,保证快速对准切割位置。
◆增加排水系统,便于清洁机台 。
◆夹具前置,便于安装及调节。
◆触发式开关,保证人员安全。
◆魔术贴砂纸,快捷更换。
◆使用七寸触摸系统,智能切割程序
◆多达30组程序保存
◆增加按键操作,延长使用寿命。
◆自动切割模块
◆带有微调端子专用夹具模块
◆切割片规格:Φ105X0.5mm(切割片采用超高精度切割片)
◆电线的适用范围:0.01平方毫米~70平方毫米(超大切割范围)
◆马达:采用交流电机切割,步进电机运动.    能耗低、转换率高
◆控制方式及马达转速:采用双马达独立控制、转速1400/2800转 /min
◆传动方式:采用超高精度滚珠丝杆

GX-500EX自动端子截面分析仪技术指标

切割系统

线径范围: (Φ0.10mm-Φ20.00mm含端子)

切割转速: 2800rpm/min

切割速度: 自动可调

切割轮尺寸: φ105×0.5×φ16mm

研磨系统

研磨转速1400rpm/min

微调范围:0.1mm~20.0mm

魔术贴研磨砂纸:φ100mm,1000#/2000#/3000#可选

蚀化部分

专业端子截面清洗液

腐蚀时间: 5s30sec

视频测量系统

500万像素工业相机

高品质,低失真的卡位镜头

物镜倍数: 0.7X1X2X3X4X4.5X

放大倍数: 36X-230X左右

可调节超亮LED光源

测量软件

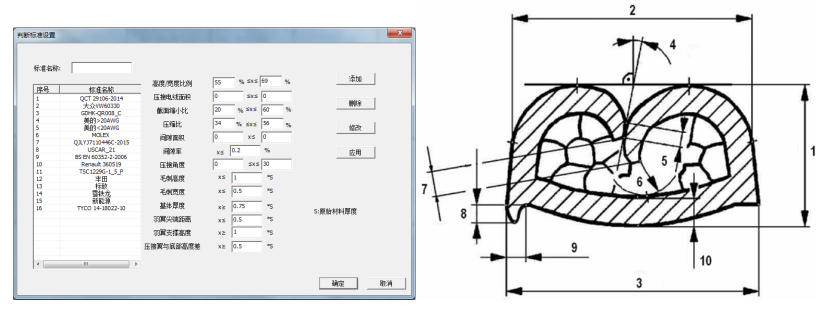

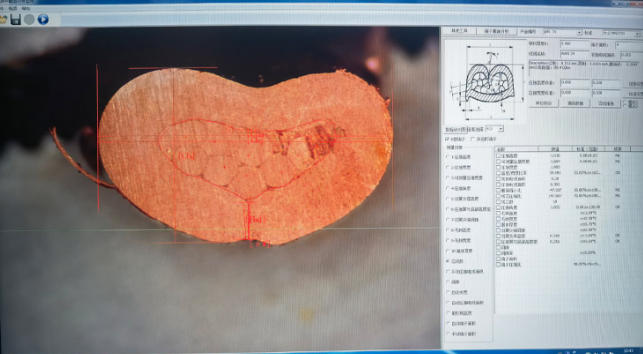

V3.5版端子截面分析测量软件作为一款最新的端子截面分析测量软件,包含了绝大部分UL线材数据,内置国内外行业标准参数设置,专业用于端子截面分析上,可快速测量出端子截面的各项参数。
V3.5端子分析软件支持2560*1920高清图像。人性化的操作界面方便用户进行各种图像分析

测量内容:压接高度、压接宽度、可测量压接宽度、压接角度、羽翼支撑高度、压接翼与底部高度差、羽翼尖端间距、毛刺高度、毛刺宽度、基体厚度芯线数、压接电线面积、间隙、压缩比、截面缩小比、自动长宽、自动面积、距形测宽度等

工作电源:AC220V/50Hz,600W

体积和重量:500mm (长)×350mm (宽)×350mm (高),约40Kg


设备标准配置

名称数量
自动切割研磨机 1台
500万工业相机  1套
0.7X -4.5X可变倍工业镜头1套
可调支架1套
LED可调表面光1套
端子专用夹具1个
105×0.5mm超薄进口切割片5张
1000#/2000#/3000# 魔术贴研磨砂纸30张
250ml端面腐蚀专用清洗液1瓶
无尘棉签 5包
端子截面分析专用测量软件1套
高精度光学玻璃校正块1块
切割片更换扳手 2把
不锈钢废料收集盘1个
除尘小毛刷1把
软件说明书 1本
