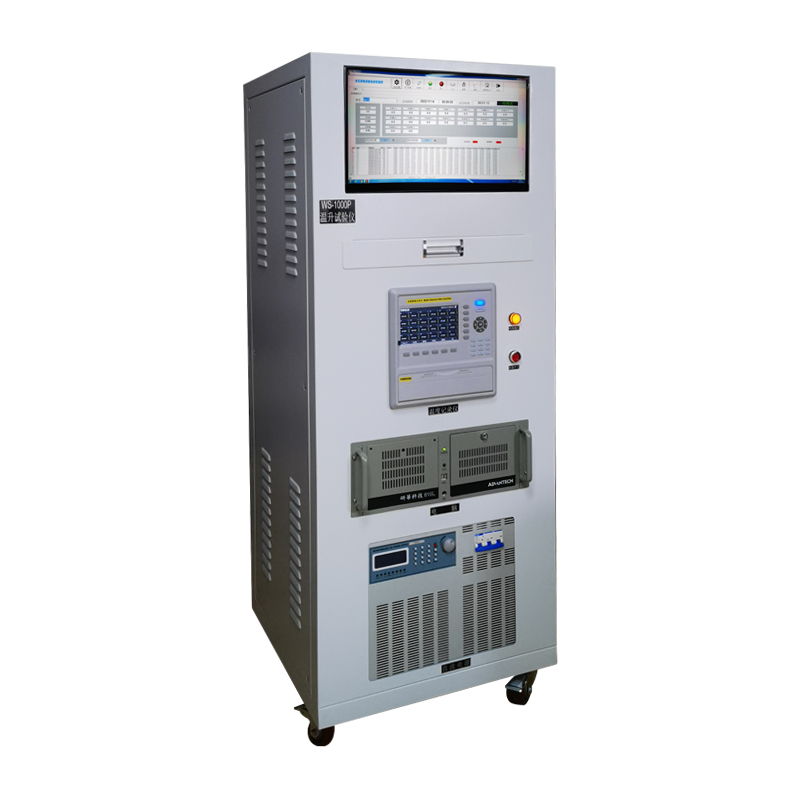

设备概述：

WS-1000P温升试验仪是根据GB/T20234.1-2015、GBT11918.1-2014、GB/T5059.3-1997、GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60884-1、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等电子连接器的电流和温度升高测试方法及其他电器附件的有关标准研制而成，可适用于连接器、器具开关、插头插座、开关柜、母线排、新能源汽车零部件等产品的温升试验。具有操作简便，准确可靠等特点，广泛用于厂家、质检和科研部门。也可用于考核电器附件在接上负载电流时其表面发热情况，电极温升是否符合标准的要求

WS-1000P温升试验仪用于端子温升试验和插头温升试验。试法是将样品正负极短接后，尾部接在电流输出接线柱上，然后接通电流，按标准要求设定好所需试验电流及时间后，测试样品导体铆合处的温升数值在经过一定的时间及电流负载后的温升数值是否符合标准要求，并可自动生成报表，,具有超温过流保护功能，无需人工值守。

概述

WS-1000P温升试验仪亦可做充电枪温升试验；依据GBT202341-2015《电动汽车传导充电用连接装置 第1分:通用要求》6.1表面温度和端子温升 、7.13 温试验方法安装GBT11918.1-2014《工业用插头插座和耦合器 第1 部分: 通用要求》、GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884及其他电器附件的有关标准研制而成GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》6.13表面温度和端子温升要求:

◆供电插头和车辆插头的抓握部位,其允许的最高温度不应超过:金属部件50℃,非金属部件60℃

◆供电插头和车辆插头可以接触的非抓握部位允许温度不应超过:金属部件60℃,非金属部件85℃

◆端子的温升不超过50K

技术特性：

1、可用于考核电器附件在接上负载电流时其表面发热情况，电极温升是否符合标准的要求，能有效检测插销和插座的插套是否偏薄，插头和插座是否配合良好；

2、温升试验仪主要由负载电源、温升记录仪、工控电脑、测试软件、操作台（选配）、可移动机箱组成。

3、最大试验电压：DC：0-10V；

4、输出恒定可调电流： DC：0-1000A可调(1级）；

5、数字显示，精度±（1%读数+0.2%量程）；

   电流显示精度：±（1%读数+5个字）

   电压显示精度：±（0.5%读数+5个字）

6、控制系统：工控电脑+测试软件

7、稳定度：1%FS，反映时间小于1S；

8、工作模式：连续/通断；

9、试验时间： 1-99h59m59s，带断电记忆功能，时间到自动降低电流停机；

10、通断工作模式：通断模式通电/断电时间：1-99h59m59s；

11、通断次数：1-9999次，带断电记忆功能，次数到自动停机；

12、测温范围：0-260℃  精度±0.3%读数+1℃；分辨率：0.1℃；

13、温度测量点：温度测量点：8路（包含1点测量环境温度）

14、测温热电偶：美国OMEGA公司T型30AWG细丝热电偶，长度2m，共8条；

15、温度数据采集：由温度模块采集仪完成，配置RS232、RS485、通讯接口；

16、温度扫描速度：1-S所有通道；

17、温度数据记录：由电脑自动完成，配置电脑测试软件；

18、软件可设置环境温度通道，采集数据时可自动减去环境温度，直接显示温差；

19、设备电源：单相AC220V±10% 50Hz，3KVA。

20、设备外形尺寸：长650×宽650×高1650mm

21、重量：约120Kg

负载电流调节部分：

特点

◆体积小、重量轻，适合工作台面使用及机架安装。

◆4位LED显示清楚醒目，液晶显示信息量丰富，组合应用相得益彰。

◆键盘按钮及数位旋钮操作，使用方便。

◆可程式编辑电压、电流及时间输出。

◆内建10组可程式控制，每组20个步骤可程式编辑电压、电流及时间输出。

◆标准类比信号输出和RS-485控制界面。

◆可设置过电压保护和过电流保护功能和O.T.P 过温度保护线路，保护功能完善可靠。

◆本产品设计有负载端电压检测端子，具有能够准确读取负载端电压并进行精确控制的功能。

技术参数

温度采集部分

温度采集仪技术参数

WS温升测试管理软件

WS温升测试管理软件是我公司自主研发，独立创新的全新温升测试配套软件产品，软件操作简单，界面布局合理。专为连接器、器具开关、插头插座、开关柜、母线排、新能源汽车零部件进行温升测试的用户而专门设计开发的。些软件以高性价比和简单易用为主要特点，以其丰富的显示画面、灵活的操作方式以及强大的记录和管理功能，集合了现代测试测量中不可缺少的曲线显示、数据分析、报表输出等核心功能，构建了结构化、可定制和高安全度的专业测试测量软件。

软件特点

◆简单灵活的可视化操作界面。WS采用全中文、可视化、面向窗口的开发界面，构造用户运行系统的图形界面，使得WS的工作既简单直观，又灵活多变。

◆丰富、生动的多媒体画面。以图像、报表、曲线、数据等多种形式，为操作员及时提供系统运行中的状态、品质及异常报警等有关信息。

软件功能

◆测试工位：12工位

◆测温点数：16点

◆ 软件主画面，全中文菜单，界面清晰直观，操作简单方便，可视化操作界面，所见即所得。

◆软件主画面对温升测试的电流和温度进行实时扫描和记录,实现全面监测。

◆软件主画面可数字设定电流值（无级式）、电压值、电流电压精度、温度上限、温度采集时间、试验总时间等

◆软件可做多段电流循环试验，10组可程式控制，每组20个步骤；并可999次循环。

◆保存实时曲线及数据。

◆温升管理系统对温度采集仪采用先进的数字化技术智能控制，时时监测温度采集仪传回各回路温度显示值。

◆WS温升测试系统管理软件功能强大，操作简单，易学易用，普通工程人员经过短时间的培训就能迅速掌握

设备安全要求:

1、电源开关为单相带漏电断路器。

2、设备具有数据采集、存储功能。

3、使用说明书、合格证、保修卡等附机附件齐全。

4、设备耗能符合国家及公司要求，禁止选用高能耗的零部件。

5、检测应在环境温度为5-35℃、相对湿度≤85%RH，气压为86kPa-106kPa,试验箱内无试样的情况下进行

6、本设备为整机出厂，客户无需自行安装。

标准配置

1、10V/1000A可编程大功率直流电源一台

2、8通道温升记录仪一台

3、温度测试线(OMEGA)16米（已连接在记录仪上）

4、数据处理软件一套

5、工控电脑一套

6、高温导热胶一套

7、工具一套
