800A温升试验仪|交直流充电枪温升试验仪|交直流充电桩温升试验仪返回

描述:

联系我们
全国咨询热线

13602315652

0

产品详情

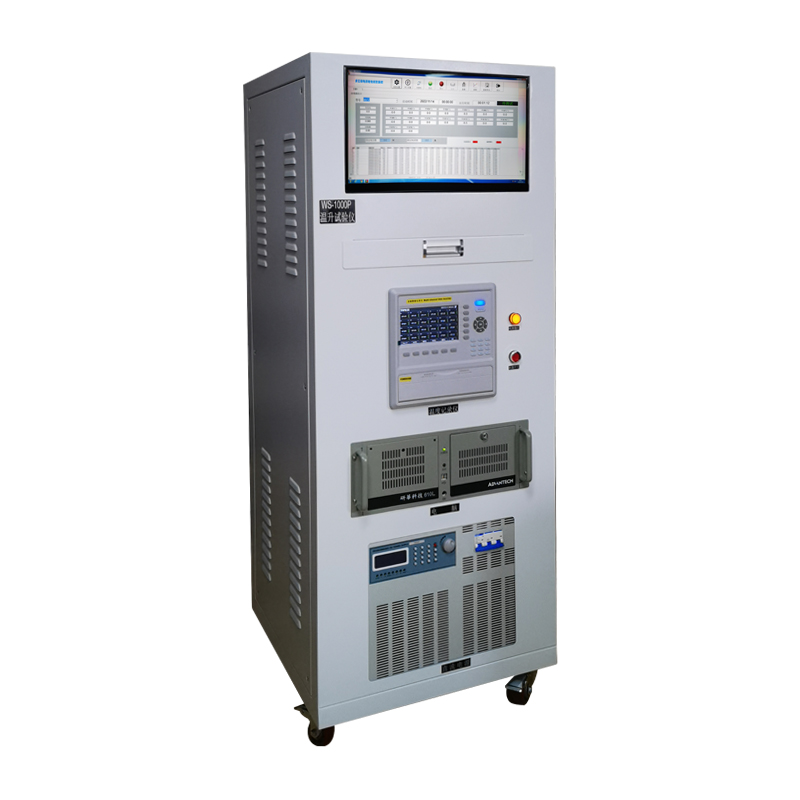

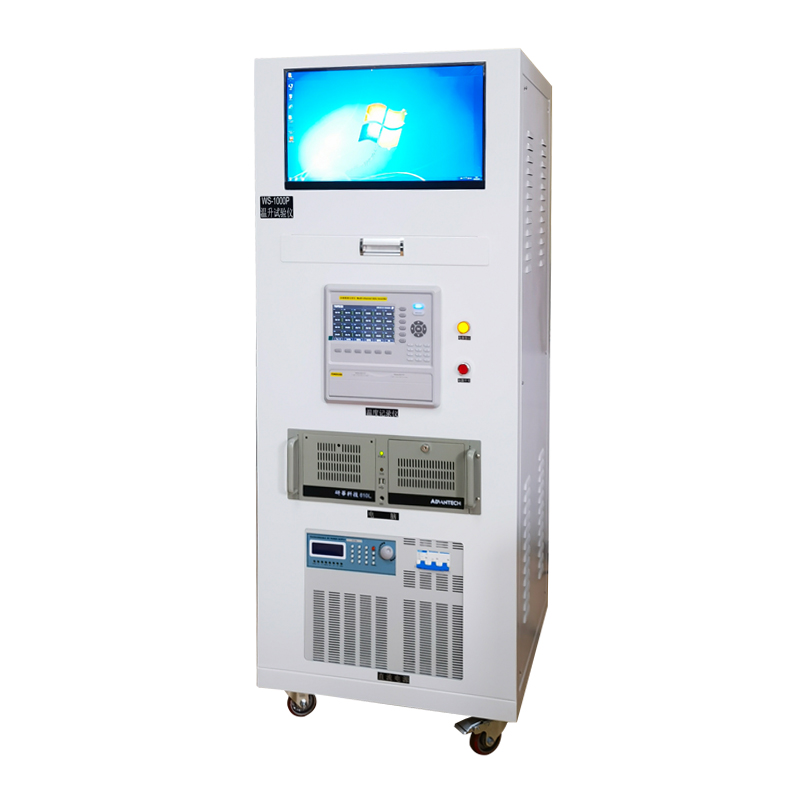

型号:WS-800A
产品用途:可用于接地电阻测试、器具开关、插头插座、开关柜、母线排等产品的温升试验。
符合标准:符合GB/T20234.1-2015、GB/T11918.1-2014、UL498、QC/T417、GB2099、GB16915、GB15092、UL817、UL310等标准


WS-800A温升试验仪依据GB2099、GB7251、GB11022、GB11918、GB13140、GB14048、GB15092、GB15287、GB15288、GB16915、GB17465、GB20234.1、UL310、UL498、UL817、UL941、UL1059、IEC60309、IEC60998、IEC60669、IEC61058、IEC60439、EIA-364-70等电子连接器的电流和温度升高测试方法及其他电器附件的有关标准研制而成,可用于接地电阻测试、器具开关、插头插座、开关柜、母线排等产品的温升试验。具有操作简便,准确可靠等特点,广泛用于厂家、质检和科研部门。也可用于考核电器附件在接上负载电流时其表面发热情况,电极温升是否符合标准的要求。

温升试验机用于端子温升试验和插头温升试验。试法是将插头或插座正负极短接后,尾部接在电流输出接线柱上,然后接通电流,按标准要求设定好所需试验电流及时间后,测试插头或插座的插片与导体铆合处的温升数值在经过一定的时间及电流负载后的温升数值是否符合标准要求,并可自动打印记录测试温度,具有超温过流保护功能,无需人工值守。

概述:

WS-800A连温升试验仪符合GB/T20234.1-2015GB/T11918.1-2014UL498QC/T417GB2099GB16915GB15092UL817UL310及其他电器附件的有关标准研制而成。可用于考核电器附件在接上负载电流时其表面发热情况,器件温升是否符合标准的要求。

WS-800A充电枪温升试验;依据GB/T20234.1-2015《电动汽车传导充电用连接装置1部分:通用要求》、GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884及其他电器附件的有关标准研制而成。GB/T20234.1-2015《电动汽车传导充电用连接装置1部分:通用要求》6.13表面温度和端子温升要求:

a、供电插头和车辆插头的抓握部位,其允许的最高温度不应超过:金属部件50℃,非金属部件60℃

b、供电插头和车辆插头可以接触的非抓握部位允许温度不应超过:金属部件60℃,非金属部件85℃

c、端子的温升不超过50K

技术特性:

1、WS-800A温升试验仪可用于考核电器附件在接上负载电流时其表面发热情况,电极温升是否符合标准的要求,能有效检测插销和插座的插套是否偏薄,插头和插座是否配合良好

2、WS-800A温升试验仪负载电流调节部分温度采集部分和数据处理软件部分三部份组成

3、温升记录仪是行业认可的原装日本横河记录仪,能自动扫描、自动记录打印测试温度数据通过横河公司专业数据处理软件可以生成各种报表,能以曲线、数字、棒图、总览、报警、历史画面显示且能打印具有加电流时间与停止时间(0~99 .99S/M/H) 设定,可以设定通过电流负载时间与不加负载时间等功能并周期性循环工作等功能(选项)。

4、特别适合电动汽车充电的插头插座温升试验

功能

1、试验电流:DC0-800A连续可调(其它规格可定制)

2、输出电压:DC0-20V连续可调

3、测试工位:一个

4、测试模式:连续模式(可选通断模式)

5、温度通道:12通道自动记录打印测试温度,通过数据处理软件可以生成各种报表,能以曲线、数字、棒

图、总览、报警、历史画面显示且能编辑和打印

6、温度测试范围:-50℃~260℃

7、温度记录仪存储时间:1S 10S 30S 1min 10min可选

8、外形尺寸:630×750×1300mm(宽×深×高)

9、重量:约200Kg

负载电流调节部分:



GX20800大功率负载电源内部采用IGBT模块调整模式,具体高效能、高精度、高稳定性等特性,主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。

技术参数

额定输出

电压

DC:0-20V


电流

DC:0-800A

源效应

CV

6×10-3+10mV

负载效应

CC

6×10-2+10mV

纹波(VP-P)

100.0mV

指示方式

两个数字表分别显示电压和电流

指示精度

电压表:3位±1%+2个字,电流表:4位±2%+2个字,

输入电压

AC380V,50/60Hz,±5%

环境温度

工作环境温度:0-38,存储环境温度:0-45

可靠性

30000小时

温度采集部分

FX1012无纸记录仪 电压记录仪 电流记录仪.jpg

特点

显示直观,操作简单

5.7英寸宽视角高分辨TFT彩色液晶屏

曲线、数字、棒图、总览、报警、历史画面显示

通过网络在PC机显示本体画面

多功能方向键操作

丰富的测量类型,卓越的性能

mVTCRTDDI万能输入

1s,测量周期(最短)

测量/显示精度:±0.05% of rdg(直流电压)±0.15% of rdg(热电偶,热电阻)

数据安全保证

400MB大内存

最大2GB CF卡数据保存(选配件)

USB接口支持(选配件)

二进制数据保存

网络化双重数据备份

FX1012记录仪技术参数

输入点数:

12通道

测量周期:

1S,2S,5S

输入种类:

DCV(直流电压: 20, 60, 200 mV, 1, 2, 6, 20, 50 V, 1-5 V

TC(热电偶: R, S, B, K, E, J, T, N, W, L, U, WRe

RTD(热电阻: Pt100, JPt100

DI(开关量:接点或TTL电平)

测量/显示精度:

标准运行条件: 温度23 ± 2°C

湿度55% ± 10%RH

电源电压: 90 to 132 or 180 to 250 VAC

电源频率: 50/60 Hz ± 1%

预热时间:至少30分钟 其它环境条件(例如振动)不对操作造成不良影响

输入

量程

测量精度

显示分辨率

直流电压

1-5 V

±0.05% of rdg+3 digits

1 mV

热电偶*

K

±0.15% of rdg + 0.7°C

–200 to –100°C: ±0.15% of rdg + 1°C

0.1°C

热电阻

Pt100

±0.15% of rdg+0.3°C) 0.1°C

0.1°C

不包括RJC精度;断偶检测功能Off时)

DAQLOGGER数据处理软件



DAQLOGGER保存的数据文件以及通过FTP等方式传输到文件服务器的数据文件,都可以利用此软件进行再显示、文件转换或打印输出。

利用此软件在PC上对DXAdvanced进行各种设置,然后将设置数据发送到DXAdvanced,并可以保存到PC

盘中。

数据浏览

此功能可以将DXAdvanced保存的数据以曲线显示、数字显示等形式进行显示,还可以打印显示的数据。另外,

可以对光标指定的数据进行区间运算,还可以将其转换成ASCII码及MS-Excel等格式的文件。

标准配置

1、20V/800A大功率直流负载电源一台

212通道温升记录仪一台(日本YOKOGAWA产)

3、温度测试线24米(美国OMEGA产,TT-K-30-SLE,已连接在记录仪上)

4数据处理软件一套(日本YOKOGAWA,DAQLOGGER

5、电脑用户自备)
