GX-7820插销牢固度试验装置 | 符合GB2099/BS1363插销位移测试仪 | 单工位插头机械强度测试设备

 在电器附件及家用插头的安全性能评估中，插销与本体的结合强度是防止触电与保障连接可靠的核心指标。GX-7820插销牢固度试验装置是依据GB2099.1、IEC60884及BS1363等国际与国家标准精心研制的专业检测设备。本仪器专为验证插销在插头本体上的机械固定强度而设计，通过模拟高温环境下的持续拉力考验，精准检测插销在受力后的位移情况，是企业进行CCC认证、产品研发及质量控制的必备工具。

一、 产品概述

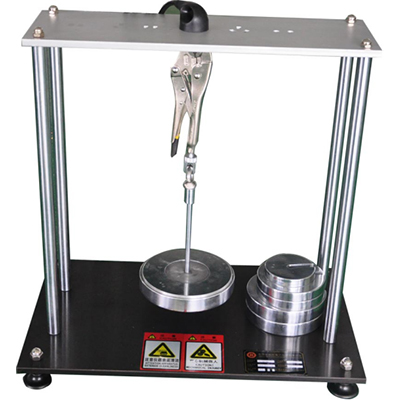

GX-7820插销牢固度试验装置采用经典的力学杠杆与重力加载原理，结合精密加工的金属框架与标准化的夹具系统，构建了一套稳定可靠的测试环境。设备主体由上下两块高刚性金属平台与四根不锈钢立柱构成，结构稳固，外观简洁大方。装置配备大行程拉杆与多规格砝码组，能够施加标准规定的精确拉力（最大100N），配合耐高温夹具，可实现对插头样品在70℃±2℃环境下的持续加载测试。人性化的设计使得试样安装与力值调整简便快捷，有效提升了检测效率与数据准确性。

二、 核心技术参数

本仪器严格控制加载力值与夹具尺寸，确保每一次测试都符合国际标准规范，为您提供权威、可靠的检测依据。

三、 符合的行业标准与规范

GX-7820的设计与制造完全对标以下主流安全标准，确保测试结果的合规性与通用性：

◆GB 2099.1-2008：《家用和类似用途插头插座 第1部分：通用要求》第24.10条款。

◆IEC 60884-1：《家用和类似用途插头插座》国际标准。

◆BS 1363：《13A插头、插座和适配器》英国标准（参考Figure 7及Figure 25测试方法）。

◆VDE 0620：德国电气工程师协会相关插头插座安全规范。

四、 测试原理与判定方法

◆环境预处理：将装有试样的夹具连同装置主体置入温度为70℃±2℃的恒温箱内，保持1小时，使样品受热均匀。

◆施加拉力：在恒温箱内，通过挂钩与砝码组，沿插销纵轴方向，向每个插销施加标准规定的最大拔出力（如50N、80N或100N，视具体标准要求而定），持续时间为1分钟。施力过程严禁使用爆发力。

◆冷却检查：试验结束后，将试样取出并自然冷却至室温。

◆结果判定：使用千分尺或显微镜测量插销在插头本体上的位移量。若任何插销的位移量大于1mm，则判定该样品插销牢固度不合格，存在安全隐患。

五、 产品优势

◆高刚性结构：采用金属型材框架与不锈钢立柱，有效抵抗外部振动干扰，保证测试过程中的稳定性与垂直度。

◆力值精准：配备高精度砝码组，通过重力直接加载，避免了传感器漂移问题，确保试验力值的长期稳定性。

◆通用性强：标配多国插头夹具（GB/BS/USA），可快速更换，满足不同出口产品及内销产品的测试需求。

◆操作安全：设备底部配有防滑脚垫，减少测试过程中的振动与位移风险；清晰的标尺与挂钩设计，使操作人员能轻松完成砝码的挂取与试样的安装。

六、 应用领域

◆插头制造：家用墙壁插头、电源线插头、转换器插头的插销抗拉强度检测。

◆质检机构：第三方实验室进行CCC、CE、BS、VDE等认证的型式试验。

◆材料研发：评估不同注塑工艺、胶水粘合剂及内部固定结构对插销牢固度的影响。

选购与支持：
如需了解GX-7820插销牢固度试验装置的详细资料，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电器附件安全测试解决方案！
