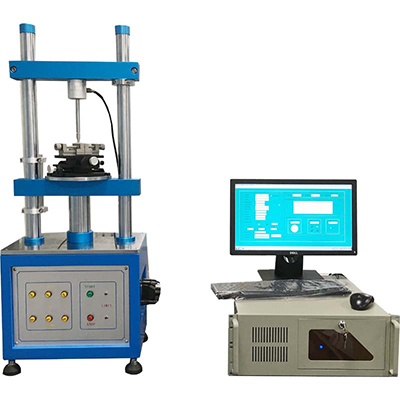

型号：1220S

产品用途：各种连接器之插入力及拔出力测试

符合标准：GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884

用途：

1220S插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用Windows视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件、位移、曲线图、寿命曲线图、检查报表等），解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制（荷重行程-阻抗曲线图）

特点

1、测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等）。

2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。

3、同时显示荷重-行程曲线图及寿命曲线图。

4、自动荷重零点检出，并可设定原点检出荷重值。

5、荷重单位显示：N、lb、gf、Kgf可自由切换。

6、可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。

7、机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。

8、超规格值停止（于寿命测试时，测试数据超出设定上下限值时机器自动停止)。

9、测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。

三、测试项目

1、连接器单孔插拔试验

2、连接器整排插拔试验

3、连接器单Pin与塑胶保持力试验

4、连接器NORMAL FORCE测试

5、一般压缩，拉伸破坏试验

6、恒定拉力测试

7、恒定压力测试

8、连接器插拔寿命试验

9、弹片荷重位移测试

10、连接器接触端子动态阻抗测试（选配）

四、技术参数

1、测定最大荷重：50Kg，20Kg，5Kg，2Kg（标配由用户选定，其它选配）

2、最小分解能力：0.01g

3、最大测定高度：150mm

4、最小微调距离：0.01mm

5、测定速度范围：0-300mm/min（选配0-600mm/min)

6、X轴移动范围：0-75mm

7、Y轴移动范围：0-75mm

8、传动机构：滚珠螺杆

9、驱动马达：日本松下伺服马达

10、外观尺寸：360×260×940mm

11、重量：67Kg

12、电源：220V/50Hz

五、软件特点

测试条件皆由计算机画面设定，并可储存。可由下拉 式选单勾选设定，或直接输入数据。 (含试验类别、测定运动方向、荷重测定范围、行程 测定范围、行程原点位置、行程原点检出、测定速 度、测定总次数、暂停时间、每次等候位置、空压 次数)。　连接器单孔插拔试验。

六、测试报表输出

1、荷重-行程曲线图、寿命曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印。

2、插拔荷重-行程曲线图：可直接显示并储存每次测试之位移与力量值变化。（X轴代表行程，Y轴代表力量）每一测量图形皆可由十字游标追踪轨迹，判定每一测定点对应之荷重及行程值，最小解析度0.01mm。曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图。卷轴式曲线图显示，可任意浏览曲线图。 同时显示荷重-行程曲线图及寿命曲线图

3、寿命曲线图：

报表抬头内容可随时修改

报表上可显示每条曲线之最大值、最小值、平均值

报表上可显示测试上、下限之规格线可设定同时显示多组寿命曲线图

4、测试报表：

测试报表自动产生（A4规格），并可转档输出（Excel）或通过网络直接输出

5、自动计算最大值、最小值、平均值、差值、标准差等可输入测试上、下限值，超出规格自动判定OK或NG

七、标准配置

1、1220S主机一台

2、多功能夹具与夹片一套

3、自动求心装置一套

4、单孔插拔夹嘴一个

5、大型XY移动台一套

6、单PIN保持力专用夹具一个

7、测试棒一个

8、工业电脑一套

9、插拔力试验机说明书一本

10、软件使用说明书一本

11、保修证一张
