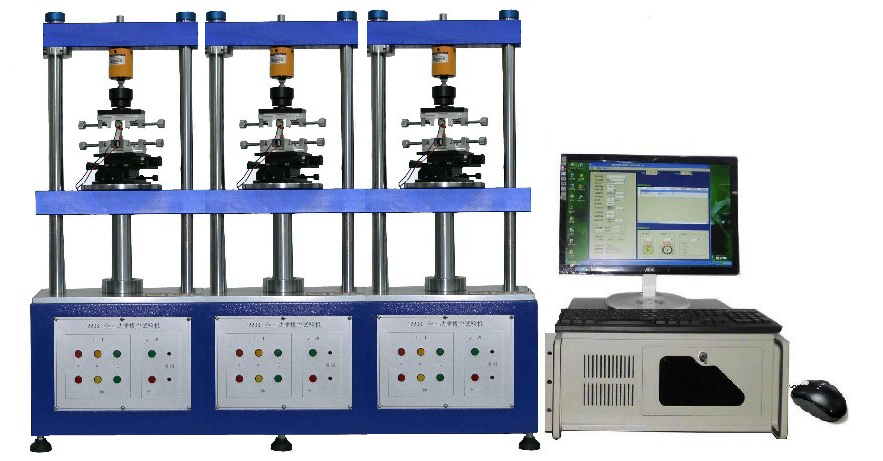

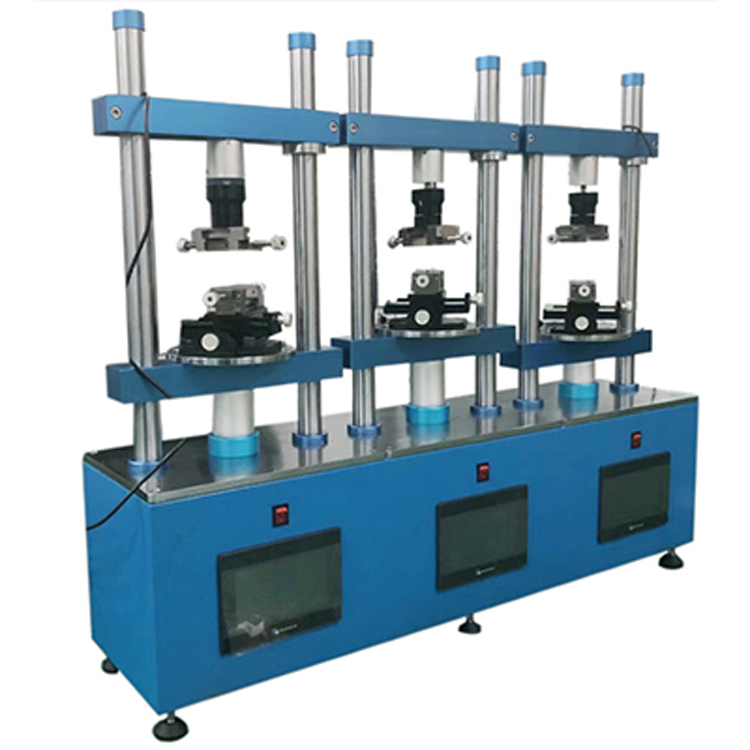

在2026年的东莞及周边庞大的消费电子、汽车连接器及新能源充电桩制造产业集群中，产品的机械寿命与接触可靠性是决定其市场口碑的关键防线。无论是高频使用的Type-C/Micro USB接口、精密的板对板连接器，还是严苛环境下的汽车线束端子，其在经历成千上万次插拔后的性能表现，直接关系到终端产品的安全性与用户体验。1220S-3三工位全自动插拔寿命试验机（Automatic Insertion/Extraction Force Tester）是一款专为解决批量检测痛点而生的高端测试设备。本设备严格对标IEC 60512（电子设备用机电元件基本试验规程）、GB/T 5095（电子设备用连接器测试方法）及UL 498（插头插座安全标准），通过三工位独立控制技术，实现了一台设备同时进行三个样品的插拔力测试、寿命耐久性测试及NORMAL FORCE（正向力）分析，是企业研发验证与品控实验室提升测试效率的首选装备。

核心优势与技术亮点

◆三工位并行，效率倍增：1220S-3突破了传统单工位测试机的局限，采用三工位独立采集设计。三个工位可分别设定不同的测试条件（如不同的插拔行程、速度或暂停时间），互不干扰。这意味着在相同的测试时间内，数据产出量是传统设备的3倍，特别适合东莞地区大批量的连接器生产企业的来料检验与出厂全检。

◆伺服精准控制，数据可视化：设备核心搭载日本松下伺服马达，配合滚珠螺杆传动机构，确保测试速度在0-200mm/min范围内平稳无级调节。测试过程中，系统实时绘制荷重-行程曲线图，并自动计算最大值、最小值及平均值。测试数据直接储存于电脑硬盘，支持无限次历史数据追溯，满足ISO质量体系对数据完整性的严苛要求。

◆智能报表与灵活管理：基于Windows平台开发的专用软件，界面全中文显示，操作简便。用户可自定义检验报表抬头（支持中英文），且报表数据可一键转档至Excel进行二次编辑。无论是内部质量分析还是客户审核，都能提供专业、详实的数据报告。

1220S-3三工位全自动插拔寿命试验机技术参数表

详细配置与功能解析

1、多功能测试集成

◆连接器全项测试：支持单孔插拔试验（检测单PIN保持力）、整排插拔试验（模拟实际装配状态）、插拔寿命试验（设定次数循环，验证耐久性）。

◆NORMAL FORCE测试：精准测量连接器端子的正向力，这是评估连接器接触稳定性和温升性能的关键参数。

◆材料力学测试：除了连接器，设备还具备一般压缩与拉伸破坏试验功能，可用于测试弹簧、按键等小型零部件的力学性能。

2.、数据管理与扩展性

◆无限存储：测试资料直接储存于电脑硬盘，不限次数，方便建立庞大的数据库。

◆选配扩展：设备预留接口，可同时与接触阻抗机连线（选购），实现“插拔力+接触阻抗”的同步测试，全面评估连接器的电气与机械性能。

3、适用范围

广泛应用于USB接口、充电线插头、排针排母、HDMI/DVI接口、Pogo Pin（探针）、汽车端子等各类电子元器件的生产与检测。

应用场景

本设备广泛应用于东莞及全国的连接器制造厂、电子厂实验室、质检计量院及科研院所。主要用于消费电子、汽车电子、通讯设备等领域产品的机械寿命评估与质量合格判定，是企业申请ISO认证、产品出口及质量抽检的必备仪器。
