型号：LS-1

产品用途：用于电工电子产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8防水等级检测用途

符合标准：IEC60529、GB4208-2008《外壳防护等级(IP代码)》、GB7000等标准

概述：

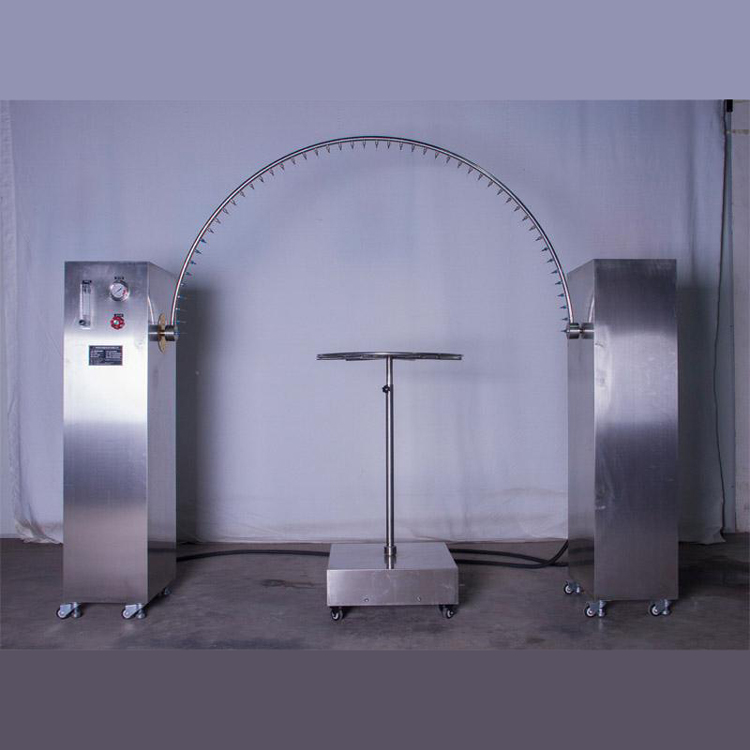

  LS-1摆管淋雨试验装置系根据IEC60529、GB4208-2008《外壳防护等级(IP代码)》、GB7000等标准要求设计制造，用于电工电子产品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8防水等级检测用途。

IP防水等级试验机该成套设备由垂直滴雨试验装置（IPX1 、IPX2）、摆管淋雨试验装置(IPX3 、IPX4)、手持花洒头(大物件IPX3 、IPX4)、防喷水试验装置（IPX5、 IPX6）、IPX7潜水试验装置、IPX8加压试验装置、智能供水系统、可倾斜旋转载物台、综合操作控制柜组成。

一、LS-1摆管淋雨试验装置主要技术参数：

1、摆管半径： 400mm,600mm,800mm,1000mm,1200mm,1400mm,1600mm可选

2、喷孔：Φ0.4mm；两孔间距：50mm（活动喷头，可方便拆卸）；

3、摆管摆幅：0-350度任意可调；

4、摆管内径：Φ15mm（不锈钢管材）；

5、摆管高度：摆管中心距离地面1.5m；

6、淋雨水压：50～150kpa（可调，需以流量为准）；

7、试样转台：转台半径(试样转台)R600mm，高度可调（手动调节），试样转台转速：0～10r/min（可调）；

8、试验时间：可设定试验时间（0～999min可调）；

9、负载通电时间：0～99min（可调），连续/周期控制；（非本机电源）

二、结构与材质：

   摆管半径为0.4m，开孔数总共为25个；

摆管半径为0.6m，开孔数总共为37个；

摆管半径为0.8m，开孔数总共为50个；

摆管半径为1.0m，开孔数总共为62个；

摆管半径为1.2m，开孔数总共为75个；

摆管半径为1.4m，开孔数总共为87个；

摆管半径为1.6m，开孔数总共为100个；

（标配为摆管半径1.0m，其它摆管为用户选配）

1、摆管半径为1000m，开孔数总共为62个，并配有适当的堵头，可方便随时进行IPX3或IPX4防水等级测试；控制摆管的转动，一端固定在地面上，另一端

（进水部分）可在不锈钢材料制成的槽形滑轨上左右滑动调节宽度（根据摆管的不同半径），试验台同样安装在滑轨上并可左右滑动，以便换装不同规格

　摆管时可调整转盘在摆管的中心位置（本套装置只配有一根摆管）；

3、摆管、法兰、及增压水泵控制箱均用不锈钢材料制成；

4、摆管进水部分与增压装置连接采用水管快速接头连接，方便而且快捷；传动装置；配用伺服马达减少不必要的机械磨损；

三、控制系统：

调节装置：摆管为伺服马达传动，转台为进口变频器控制，由触摸屏控制器（7〞蓝屏）设定，并在画面中显示摆动角度，摆动速度及转盘转速，试验时间及负载通电时间也可在触摸屏里设定；

电器元件：伺服电机、放大器、触摸屏等均为三菱原产品，变频器为台湾品牌，其他电器等均为施耐德产品；

主要配置：触摸屏、控制器、伺服电机、变频器、流量传感器、过滤器、减速机、增压水泵、压力传感器、步进电机等；

四、满足标准：

本设备可满足GB4208-2008、IEC60529之规定的IPX3，IPX4防水等级测试要求；以及相等效的GJB150.8、GB2423.38、GB2423.23、GB/T10485等其他相等效的防水等级测试方法；防水等级测试主要用于试验材料在各种强度淋雨的环境下模拟动态运行，以评估该产品的工作品质。整套设备由一个主控柜控制，采用7寸威纶触摸屏，可根据试验要求自主编写试验程序，操作简便。配备一个0.5立方水箱和与之相配的水泵。
