用途

TS-150A三箱式冷热冲击试验箱又名高低温冲击试验箱、又称为冷热冲击机，用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、化学材料、塑胶等行业，国防工业、航天、兵工业、BGA、PCB基扳、电子芯片IC、 半导体陶磁及高分子材料之物理牲变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的品质,从精密的IC到重机械的组件，无一不需要它的理想测试工具.

TS-150A三箱式冷热冲击试验箱,高低温冲击试验箱用来测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度, 藉以在最短时间内 试验其因热胀冷缩所引起的化学变化或物理伤害.适用的对象包括金属, 塑料, 橡胶, 电子....等材料,可作为其产品改进的依据和参考

满足标准

国军标GJB150.3-86；

国军标GJB150.4-86；

国军标GJB150.5-86；

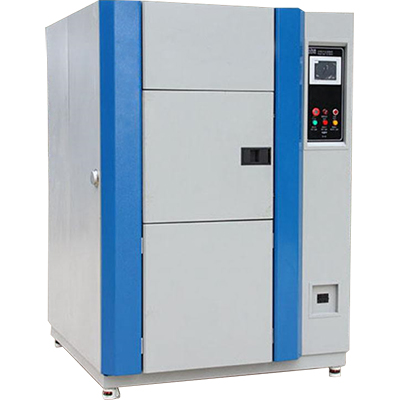

TS-150A三箱式冷热冲击试验箱特点

◆外形美观、结构合理、工艺先进、选材考究，具有简单便利的操作性能和可靠的设备性能。

◆TS-150A冷热冲击试验箱分为高温箱,低温箱,测试箱三部分,采用独特之断热结构及蓄热蓄冷效果，试验时待测物完全静止，应用冷热风路切换方式将冷,热温度导入测试区实现冷热冲击测试目的.

◆采用最先进的计测装置, 控制器采用大型彩色液晶人机触控对话式LCD人机接口控制器,操作简单, 学习容易, 稳定可靠,中，英文显示完整的系统操作状况、执行及设定程序曲线。

◆冲击时间999小时59分钟, 循环周期1~999次可设定, 可实现制冷机自动运转，最大程度上实现自动化，减轻操作人员工作量，可在任意时间自动启动﹑停止工作运行；箱体左侧有一直径50mm之测试孔，可供外加电源负载配线测试部件。

◆可独立设定高温、低温及冷热冲击三种不同条件之功能，并于执行冷热冲击条件时,可选择二槽式或三槽式及冷冲、热冲进行冲击之功能，具备高低温试验机的功能.

◆可独力当作高温箱或低温箱使用,一机三用。

◆TS-150A三箱式冷热冲击试验箱具备全自动，高精密系统回路、任一机件动作，完全有P.L.C锁定处理，全部采用P.I.D自动演算控制,温度控制精度高。

◆先进科学的空气流通循环设计，使室内温度均匀，避免任何死角;完备的安全保护装置，避免了任何可能发生安全隐患，保证设备的长期可靠性。可设定循环次数及除霜次数自动(手动) 除霜。

◆出风口于回风口感知器检测控制，风门机构切换时间为10秒内完成，冷热冲击温度恢复时间为5分钟内完成。

◆运转中状态显示及曲线显示,发生异常状况时,萤幕上即刻自动显示故障点及原因和提供排除故障的方法,并于发现输入电力不稳定时,具有紧急停机装置。

◆冷冻系统采用复叠高效低温回路系统设计，冷冻机组采用欧美原装进口压缩机，并采用对臭氧系数为零的绿色环保（HFC）制冷剂R404，R23。

◆超强安全保护功能：电源过载保护、漏电保护、控制回路过载、短路保护、压缩机保护、接地保护、超温保护、报警声讯提示等。

◆箱体内外部材质采用不锈钢板（SUS#304）,外部材质有种不同外箱材质可供选择:

纹路处理不锈钢表面，如经常顺着纹路擦拭，可使机器长时间保持崭新的外观（推荐此种选择）

特殊防锈处理钢板静电喷涂表面，质地高档（依客户要求）

◆每个产品都根据客户的要求订做，保证了设备的高效节能，并在现场调试和验收，保证用户方的使用性能。

TS-150A三箱式冷热冲击试验箱技术参数:

内箱尺寸: 500×500×600mm(W×D×H)

外箱尺寸mm: 1720×1560×1900(W×D×H)

试验方式: 气动风门切换3温室方式

性能

1、高温室

预热温度范围: +60℃～+150℃

升温速率: +60℃→+150℃约40分钟

2、低温室

预冷温度范: -55℃-0℃

降温速率: +20℃→-55℃ 约80分钟

3、试验室

温度偏差: ±2℃

温度冲击范围: -40℃～+85℃

温度恢复时间: 5分钟以内

试样搁架承载能力:30Kg

试样重量:5Kg

材料

外壳: 防锈处理冷轧钢板(喷塑)

内胆: 不锈钢板(SUS304)

隔热: 聚氨酯泡沫和玻璃纤维

试验箱构成

1、高温室

加热器: 镍铬合金电加热器

风机: 高温、环境温度曝露时共用离心风机，预热用轴流风机

2、低温室

加热器、冷却器: 镍铬合金电加热、翅片式冷却器、蓄冷器

风机: 离心风机

3、驱动装置

气动气缸: 高温、环境温度、低温曝露时的各个风门驱动用

空气压缩机: 提供驱动气动风门的压缩空气（选件）

4、制冷机组

制冷方式: 机械压缩二元复迭制冷（水冷）

制冷压缩机: 半封闭活塞式

制冷剂: R23/R404 环保型

冷凝器: 不锈钢钎焊板式换热器

控制器

操作界面: 6" 彩色液晶显示触摸屏，中文菜单提示

程序记忆容量: 100 组用户程序（可自行编制，修改）

设定指标范围: 时间：1分钟~99小时59分钟，循环：1~999循环

分辨率: 温度： 0.01 ℃，时间： 1 分钟

输入: T型热电偶

控制方法: PID控制

附属功能: 定时器、超温保护、传感器上下风选择、停电保护、报警记录、试验曲线记录、试验暂停、程序运行时间显示

电源: AC380±10％V 50±0.5Hz，三相四线+保护地线

功率（kw）:25

重量(Kg):1200

冷却循环水: 水压：0.2～0.4MPa,水温：≤30℃

压缩空气: 0.5～0.7Mpa

标准配置

试验箱状态表示灯3个,

引线孔50mm圆孔箱体左侧面1个,

脚轮4个,

调整脚4个

安全装置:

◆漏电断路器,试验室温度过高、过低保护器（控制器内置），

◆试验室温度过高、过低保护器，

◆排气阀

◆高、低温室超温保护

◆压缩机超压、过热保护

◆缺水保护

◆风机热继电器、电动机温度开关、电动机反转防止继电器，

◆压缩空气压力开关，保险丝
