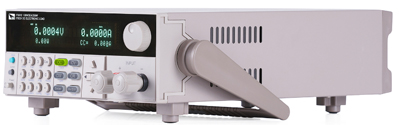

型号：IT8812

产品用途：应用于多种要求苛刻的测试场所，如LED照明，航空航天，汽车电子等多种领域。

符合标准：GB/T29843-2013

IT8800系列电子负载选型表

多功能宽范围电子负载

IT8800系列单机功率从150W到55KW，并联使用最大功率可达300KW。电压，电流量测分辨率可达0.1mV，0.01mA，测量速度最高可达50KHz，数据存储容量达100组，电流斜率可调，具有过功率，过电压，过电流，极性反接保护功能，提供CC，CV，CW，CR，CZ五种工作模式，内置标准的RS232，GPIB，USB接口。常规动态测试，LIST测试，自动测试功能基础之上提供外部模拟量控制，电池容量测试，针对LED Power Driver的CR-LED测试，OVP，OCP测试......性能卓越，功能强大，是您测试首选。

IT8812直流电子负载特点：

◆高可见度的真空荧光显示屏(VFD)

◆全数字化可编程接口

◆高达25KHz动态模式

◆电压测量分辨率最高可达0.1mv,电流0.01mA

◆过电压/过电流/过功率/过热/极性反接保护

◆电压，电流测量速度最高可达50KHz

◆五种操作模式：定电压，定电流，定电阻，定功率和定阻抗

◆远程量测的功能

◆旋转式编码开关，操作快速

◆电池测试功能

◆记忆容量100组

◆可调电流上升速度0.0001A/us-2.5A/us

◆短路功能

◆动态测试功能，自动测试功能

◆配备防滑脚架的可携式强固机箱

◆智能型风扇控制

◆内建BUZZER作为警告提示

◆断电保持记忆功能

◆CR-LED测试

◆OCP,OVP测试

◆电压上升速度测试

◆外部模拟量功能

◆支持VISA,USBTMC,SCPI通讯协议

◆内置RS232 ,USB ,GPIB标准通讯接口

◆可通过计算机进行软件监控

◆功能键内发光，使测试更加一目了然

LED电源测试专家

独特的LED模式可供LED电源测试，可编程的LED的工作电压，可应用于仿真LED的电流。

我们通常所说的LED恒流源输出波形通常存在较大的电流涟波。正是因为涟波的存在，使得传统电子负载的CR模式并不能真实模拟LED驱动带载的特性，会出现测试电压或者电流不停抖动的情况。

IT8812电子负载在传统的CR模式下，增加了二极管导通电压的设置，使得加在电子负载两端的电压大于二极管的导通电压时，电子负载才工作，完全真实地模拟二极管工作的原理，所以IT8811电子负载可以模拟真实的LED测试时的电流涟波。

高达25KHz动态模式

动态测试操作能够根据设定规则使电子负载在两种设定参数间切换，此功能可以用来测试电源的动态特性。

可调电流上升下降速度

List模式让您可以准确高速的完成复杂的任意电流变化模式，并且这个变化模式可与内部或者外部信号同步，完成多准位带载的精密测试。

通过编辑顺序文件的名称，输入单步数（2-84步），单步时间（0.00002S-3600S)及每一个单步的设定值和斜率,List功能使您生成多种复杂序列,满足复杂的测试需求.斜率范围最高可0.0001A/us-3A/us

电池测试功能

IT8812载电池测试功能面板可设置三种电池测试关断条件:关断电压、关断容量、关断时间，测试时电池电压下降至关断电压或容量减少至关断容量或到达设置放电时间时即自动停止放电，并计算出电池容量和放电时间，配合IT8800的监控软件还可以显示放电曲线。

电压上升/下降时间测试

IT8812提供特有的电压上升/下降时间测试。进入测试设置菜单，设置两个电压点。开启时间显示（display on timer）功能，屏幕上会显示时间，测试完成后，屏幕上会显示此上升/下降时间。

自动测试功能

IT8812自动测试功能十分强大，它可以模拟多种测试。总共可以编辑100个测试文件，还可以选择将一个测试文件和另外一个测试文件链接。另外还可以选择测试停止的条件：测试通过停止或测试失败停止。可调节的电流上升下降速率可以让自动测试模拟各种测试波形。

OCP，OPP测试

IT8812过电流保护（OCP）有两种：硬件过流保护和软件过流保护。硬件过流保护通过状态寄存器的OC位来表现。软件过流保护是通过菜单设置过流保护点来实现，并且还可以设定延迟时间。

过功率保护（OPP）也可以通过硬件和软件两种方式来实现。硬件过功率保护和软件过功率保护都是通过设置过功率保护来实现，不同的是软件过功率保护硬件会限定功率，软件过功率保护会报警并且使负载自动OFF。

支持两种带载模式

支持带载电压的设置，并且提供两种带载模式，当选择Living，表示工作跟随状态；当选择Latch，表示工作带载点锁存带载状态，满足您不同的测试需求。

监控软件

IT8812具有十分强大的监控功能，它可以同时监控多台电子负载，并且将各台的监控界面在同一个软件中显示，您可以点击相应的标签来查看其对应仪器的控制情况，极大的方便了您的测试。为区分相同型号的不同仪器个体，您还可在配置菜单中编辑各台仪器的名称，体现了软件的人性化。

IT8812电子负载技术参数
