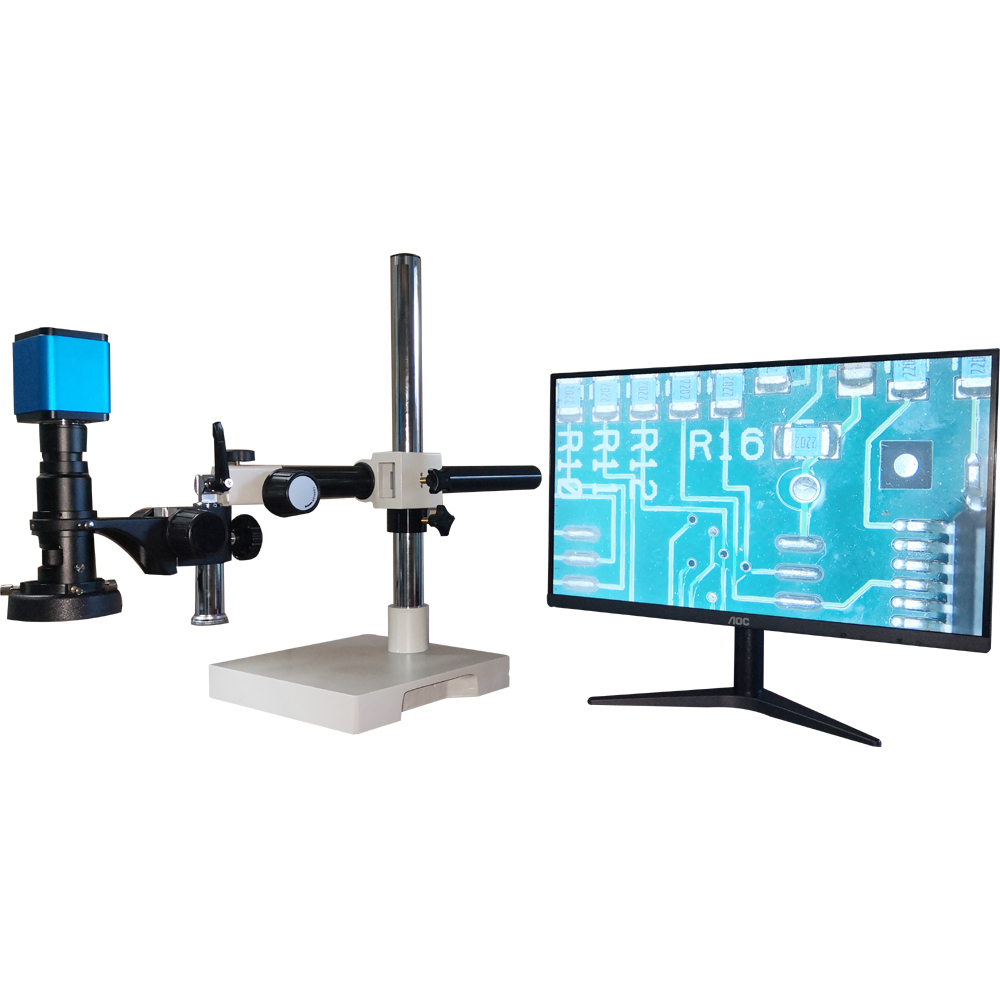

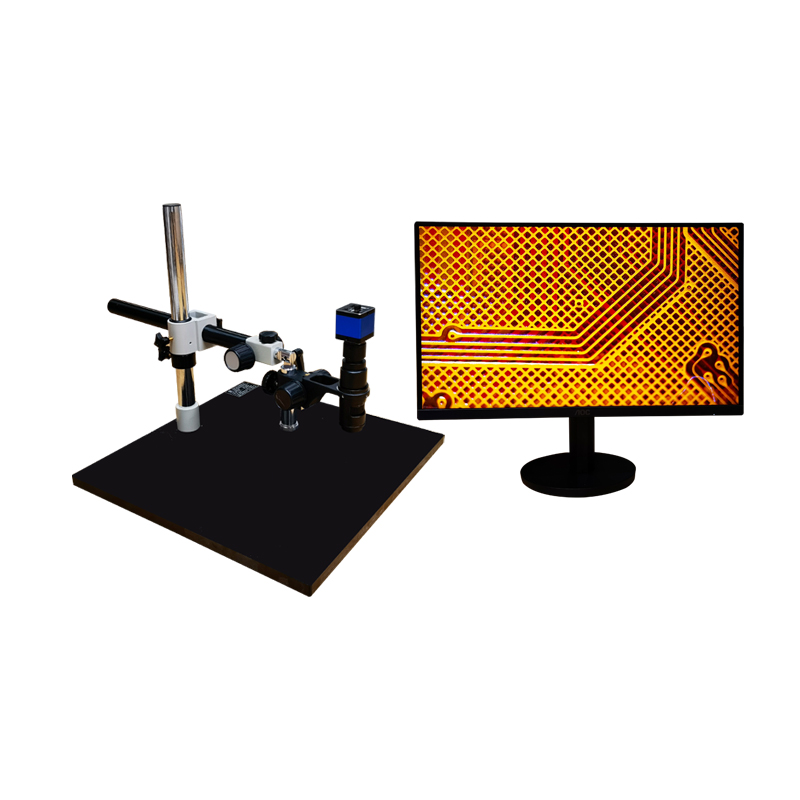

GX-55MH 大平台视频显微镜

一、产品概述

GX-55MH 大平台视频显微镜是专为SMT表面贴装技术、LED灯条制造及大型精密组件检测而设计的工业级视觉检测系统。

与传统显微镜不同，它拥有超大移动平台，可轻松容纳长条形电路板、整根LED灯带或大型模组。结合高清摄像系统与专业测量软件，它将微观细节放大至大屏，让焊点质量、元件偏移、锡珠残留等微小缺陷无处遁形，是电子工厂质检线、返修台及实验室的得力助手。

二、核心优势：为什么它是SMT与LED行业的最佳选择？

1. 超大行程平台，检测无死角

◆广阔视野：配备精密十字滑台（例如 200mm×200mm 或更大，视具体配置），支持X/Y轴大幅移动。

◆长条样品专用：完美适配LED灯条、柔性电路板 (FPC) 等长形工件，无需频繁移动样品即可连续检测整条产线。

◆精准定位：手轮微调控制，移动平滑，配合刻度尺或数显表，快速定位待测区域。

2. 高清成像，还原真实焊点

◆高分辨率：搭载工业级高清彩色摄像机（1080P/4K可选），色彩还原度高，清晰呈现锡膏光泽、引脚共面性。

◆连续变倍：光学镜头支持连续变倍（如0.7X-4.5X），配合大屏可实现几十倍至上百倍的无损放大，从整体布局到单个焊点细节一键切换。

◆无影照明：标配高亮度环形LED冷光源，亮度无极可调，消除阴影和反光，确保凹凸不平的贴片元件表面成像清晰。

3. 智能测量，数据说话

◆专业软件：内置功能强大的图像分析软件，支持线宽、线距、圆直径、角度、多点坐标等自动测量。

◆缺陷标注：可直接在屏幕图片上进行标记、画圈、文字备注，方便生成不良品分析报告。

◆一键存档：支持高清拍照、录像，数据自动保存，便于追溯和质量复盘。

4. 人性化设计，高效作业

◆大屏观察：连接显示器或电视，多人同时围观讨论，告别单眼疲劳，提升团队协作效率。

◆稳固结构：采用大理石底座或重型金属支架，抗震性能优异，即使在大平台移动时也能保持图像稳定。

◆灵活扩展：预留接口丰富，可外接脚踏开关、自动化传送带或机械臂，轻松融入自动化产线。

三、典型应用场景

◆SMT制程检测：

贴片元件（电阻、电容、IC）的偏移、立碑、少件、错件检查。

焊点质量分析：虚焊、连锡、锡珠、拉尖、润湿角评估。

BGA/CSP封装底部填充及焊球检测（需配合特殊角度光源）。

◆LED行业专用：

LED灯条全段检测：灯珠焊接牢固度、金线断裂、荧光粉涂覆均匀性。

PCB板线路断路/短路微观分析。

显示屏模组像素点缺陷排查。

◆其他领域：

连接器端子平整度检测。

精密五金件尺寸测量。

科研教学中的大样品微观观察。

四、关键技术参数

五、符合标准与规范

本设备广泛应用于符合以下标准的检测流程中：

IPC-A-610 (电子组件的可接受性) —— SMT行业黄金标准

IPC-J-STD-001 (焊接的电气和电子组件要求)

GB/T 系列电子元件外观检验标准

ISO 9001 质量管理体系中的检测设备要求

六、标准配置清单

高清视频显微镜主机（镜头+高清摄像机） × 1台

大平台底座 × 1套

高亮LED环形光源 × 1套

高清数据线 (HDMI) × 1条

立柱式万能支架× 1套

校准尺、操作说明书及合格证 × 1套
