一、产品简介

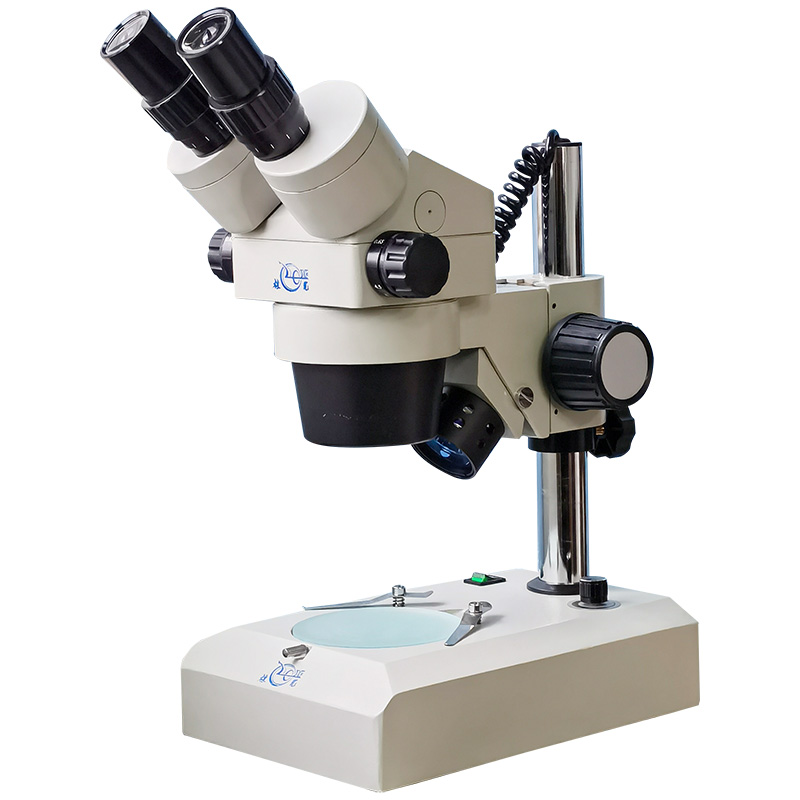

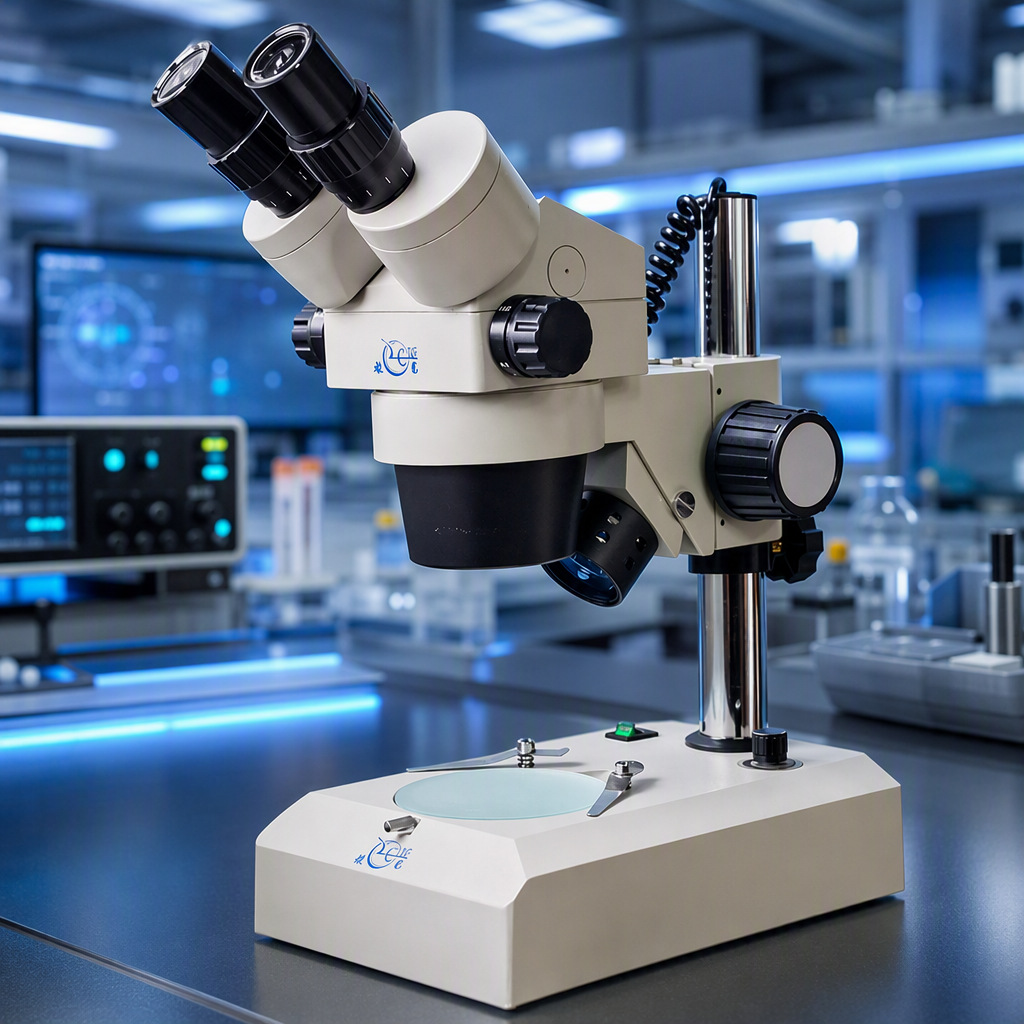

XTL-400是一款双目观察、成正像的体视显微镜，专为工业检测、科研观察设计。它采用双手轮水平变倍结构，变倍比达1:7，工作距离长、视野清晰，广泛应用于电子制造、医疗、农林等领域——尤其适合LC裸片、LCD印刷、LED生产、PCB板及电子元件的精细检验。
二、核心优势（为什么选它？）
1、光学表现优秀
◆光学部件镀特殊膜层，成像清晰锐利，外围视场依然明亮，且为正像（符合日常观察习惯）。
2、人性化设计
◆45°倾斜观察头360°旋转，瞳距55–75mm可调；
◆双侧视度调节（±5），戴眼镜也能舒适观察；
◆变倍手轮水平双边设置，操作顺手，变倍重复精度高。
3、灵活的工作距离与放大范围
◆标准工作距离150mm（为操作留足空间）；
◆选配辅助物镜后，工作距离可扩展至26–150mm；
◆标准放大倍率6.5X–45X，选配后可覆盖3.3X–225X，满足从宏观到微观的观察需求。
三、关键参数
项目 | 参数 |
变倍物镜 | 0.65X–4.5X（连续变倍，变倍比7:1） |
标准目镜 | WF10X/20mm（宽视野、高眼点） |
标准放大倍率 | 6.5X–45X |
工作距离 | 150mm（有效距离） |
照明 | 上光源：卤素灯6V/15W（可调）；下光源：荧光灯5W |
放大倍率与视场对照表(注：表中“视场”单位为mm，表示视野直径；“放大倍率”为物镜×目镜组合结果)
附加物镜 | 目镜 | 放大倍率范围 | 视场范围(mm) | 工作距离(mm) |
0.5X | WF10X | 3.3X–22.5X | 61.4–8.8 | 150 |
WF15X | 4.9X–33.8X | 49.2–7.0 | 150 | |
WF20X | 6.5X–45X | 40.0–5.8 | 150 | |
WF25X | 8.1X–56.3X | 37.0–5.2 | 150 | |
0.75X | WF10X | 4.9X–33.8X | 41.0–5.9 | 100 |
WF15X | 7.3X–50.6X | 32.8–4.7 | 100 | |
WF20X | 9.75X–67.5X | 26.6–3.8 | 100 | |
WF25X | 12.2X–84.4X | 24.6–3.5 | 100 | |
1X（标准） | WF10X | 6.5X–45X | 30.7–4.4 | 95 |
WF15X | 9.8X–67.5X | 24.6–3.5 | 95 | |
WF20X | 13X–90X | 20.0–2.9 | 95 | |
WF25X | 16.3X–112.5X | 18.5–2.6 | 95 | |
1.5X | WF10X | 9.8X–67.5X | 20.5–2.9 | 41 |
WF15X | 14.6X–101.3X | 16.4–2.3 | 41 | |
WF20X | 19.5X–135X | 13.3–1.9 | 41 | |
WF25X | 22.4X–168.8X | 12.3–1.8 | 41 | |
2X | WF10X | 13X–90X | 15.4–2.2 | 26 |
WF15X | 19.5X–135X | 12.3–1.8 | 26 | |
WF20X | 26X–180X | 10.0–1.4 | 26 | |
WF25X | 32.5X–225X | 9.2–1.3 | 26 |
四、选型建议（根据需求匹配）
◆常规电子检验（如PCB、LED）：标准配置（6.5X–45X）+ 150mm工作距离，已足够看清焊点、线路细节。
◆需更大视野/更低倍率：选配0.5X辅助物镜，视场最大达61.4mm，适合观察较大样品整体。
◆需更高倍率（微细结构）：选配2X辅助物镜+25X目镜，可达225X，但工作距离会缩短至26mm，需注意样品高度。
◆长工作距离需求：优先选0.5X/0.75X辅助物镜，工作距离保持在100–150mm，方便操作工具。
五、标准配置清单
XTL-400主机（含0.65X–4.5X变倍物镜、上下光源）
10X目镜一对（WF10X/20mm）
眼罩一对
电源线一条
可选配件：15X/20X/25X目镜，0.5X/0.75X/1.5X/2X辅助物镜)
