FT-50G 全自动指示表检定仪｜CCD 机器视觉 + 光栅闭环指示类量具检定平台

FT-50G全自动指示表检定仪融合精密光电测控与机器视觉技术，实现0-50mm量程内百分表、千分表、杠杆表、内径表及大量程指示表的全自动检定。仪器依据现行有效的JJG 34-2022《指示表检定规程》等国家标准设计，测量范围0-52mm，示值误差50mm内优于±1.0μm，检定速度约0.3秒/点，适用于计量院所、质检机构及检定工作量大的制造企业。

一、产品概述

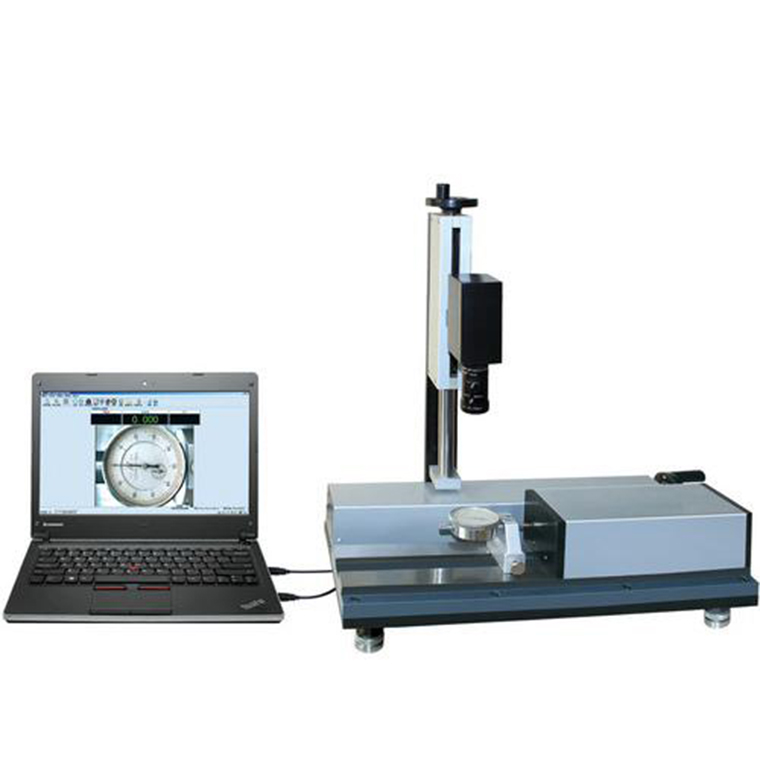

FT-50G全自动指示表检定仪是一款融合精密光电测控技术与先进机器视觉技术的高科技计量产品。仪器实现了0-50mm内各种规格指示表的全自动检定：检定过程中，CCD机器视觉系统替代人眼采样与读数，计算机自动控制电机精确驱动测头到达标准位移位置，并实时将进口光栅尺的标准位移与被检表读数比对，自动完成数据采集、误差计算、结果判定与报告输出。

与人工检定方式相比，FT-50G大幅减轻了检定员的劳动强度，具有测量精度高、检定效率高、检定数据稳定可靠的突出优点，非常适合检测精度要求高、检测工作量大的计量技术机构、质检院所及企业实验室使用。

二、行业标准与检定规程依据

仪器检定软件严格按照现行有效的国家计量检定规程及相关国家标准设计，自动执行规程规定的检定流程、数据处理与结果判定，确保检定结论具备法定技术依据：

检定软件按相应指示表检定规程自动处理检定数据，可显示、打印、存储各检定点示值误差的表格和曲线、示值变动性、回程误差等规程要求测量的各项误差，并依据规程自动判定检定结果，出具规范化检定报告。

三、核心产品优势

3.1 机器视觉与人工智能，全流程无人化

◆人工智能检定：无需人眼读表、人手微调、人工抄数与人脑计算，检定全流程自动完成；

◆CCD全真模拟人眼读取指示值，无需人工观察、人工读数与手工采样；

◆视觉识别精度高、抗干扰能力强，目力能见环境下无须辅助光源即可正常工作，检测数据重复性好；

◆检定过程中仪器自动推动被检表测杆进退，视觉系统自动跟踪识别各示值读数，并自动与光栅标准位移比对，得出各检定点示值误差。

3.2 自动控制，操作便捷

◆计算机自动控制电机精确驱动测头至标准位移，无需手工旋转手轮或微分筒；

◆自动对零功能：检定前无需手动调整零位，极大简化被检表装夹步骤；

◆智能化自动对焦：自动适应各种大小的表盘，免除人工调焦的繁琐；

◆全新无影光源，适应各种指针表、数显表表盘，不怕弧面表盖反光，无须手调遮光板。

3.3 检定对象全面覆盖

◆按现行国家检定规程全自动检定百分表、千分表、杠杆表、内径表及0-50mm内各种规格的大量程指示表；

◆全自动检定各种规格的指针式指示表、数显式指示表和英制表；

◆全自动检定各种机械式比较仪、扭簧比较仪；

◆兼有SZJJ-50G数控指示表检定仪的全部功能，可选择数控方式检定各种指示表。

3.4 高精度光栅标准与精密机械结构

标准器采用进口敞开式直线光栅尺，精度高、稳定性好、安装稳固、寿命长；

传动机构采用进口精密线性导轨总成，测杆移动平稳可靠，机械结构稳定，后期维护简便。

3.5 强大的检定软件与数据管理

◆按规程自动处理检定数据，可显示、打印、存储检定点误差表格与曲线、规程要求的各项误差及检定结论；

◆支持按指示表类型、编号、检定员、检定日期等条件查询和管理检定记录，打印多种格式检定报告；

◆具备数据库双重备份与还原功能，数据安全有保障；

◆内置本机计量检定功能：对本仪器检定时可控制测杆自动定值前进与后退、自动精确定位，操作方便快捷。

四、技术参数

五、应用场景与目标用户

FT-50G全自动指示表检定仪面向检定批量大、精度要求高的使用场景，典型用户包括：

◆各级计量测试院、计量科学研究院及质检机构；

◆制造企业计量室与校准实验室；

◆精密机械加工、模具制造、汽车零部件、轴承、量具生产及3C电子等指示表使用量大的行业。
