采用天然大理石平板底座工作台、龙门式结构、钣金头盖。设备精度稳定、环境实应性强、整机坚固不易变形，人性化操作机构设计、结实简洁大方、测量软件功能强大而且操作简单。

GX-8060CNC全自动影像测量仪特点：

◆适用于品种多、尺寸复杂、精度要求较高、其效果更加方便快捷，提高检测测量效率。

◆可实现一机多功能，为用户大大减少重复购置检测仪器的成本开支，同时节约人工成本开支及重复购置检测仪器的使用占地空间。

◆高精度全自动影像仪，CNC三轴控制

◆高精度高强度机台：底座、立柱、工作台皆为000级天然大理石，精度高，稳定性好

◆XYZ三轴均为日本进口精密级静音直线导轨及研磨级滚珠丝杆传动，寿命长，低噪音

◆三轴均为日本松下伺服马达驱动控制

◆光栅尺为英国雷尼绍0.1μm开放式贴片式光栅尺

◆POMEAS同轴光学镜头，可实现编程后全自动测量

◆可选配全自动变倍镜头，改变倍率不需要取比例尺，有节省校正时间、避免人为误差

◆500万像CCD相机，高品质的测量画面

◆可选配英国Renishaw接触式探头

◆可程控五环八区表面光源+高精度平行LED轮廓底光源，适用不同产品的测量

◆专用3D影像测量软件，真正做到高精度、高速、高效率

适用范围：

适用于各种较大型、加工精度要求高的精密金属冲压板材、塑料、丝印网板、亚克力板、LCP 胶片、PCB 板、LCD\TFT、玻璃盖板、TP、超大型液晶显示器边框 等等尺寸精度检测，且适用于逆向工程平面研发、设计、绘图编辑、实验检验室等所需二维、 三维检测等辅助测量行业。

                                                                                                  长度单位：mm

型号GX-8060CNCX\Y\Z测量行程800×600×200mm工作距离95mm外形尺寸Lx*Ly*Lz820×1560×1200最大载荷30Kg仪器重量（约）1000Kg电源220V+10%,50HZ-60HZ示值误差X/Y轴（3＋L/200）μm计算机联想品牌商务机：酷睿双核 2.5/内存2G/硬盘500G/19″液晶彩色显示器接触式测头英国RENISHAW MCP接触式测头（选配）控制传动计数系统日本THK研磨级滚珠丝杆日本THK P级直线导轨松下高性能伺服电机全闭环控制系统英国雷尼绍0.5μm 封闭式光学尺（X/Y轴）影像系统美国TEO高清彩色1/3″摄像机+图像卡          影像放大倍数30X-180X高清晰连续变倍镜头/放大倍率0.7-4.5X可选配：0.5X物镜，放大倍率15-115X可选配：2X物镜，放大倍率60-460X光源系统程控八分区环形表面光源+平行轮廓LED冷光源

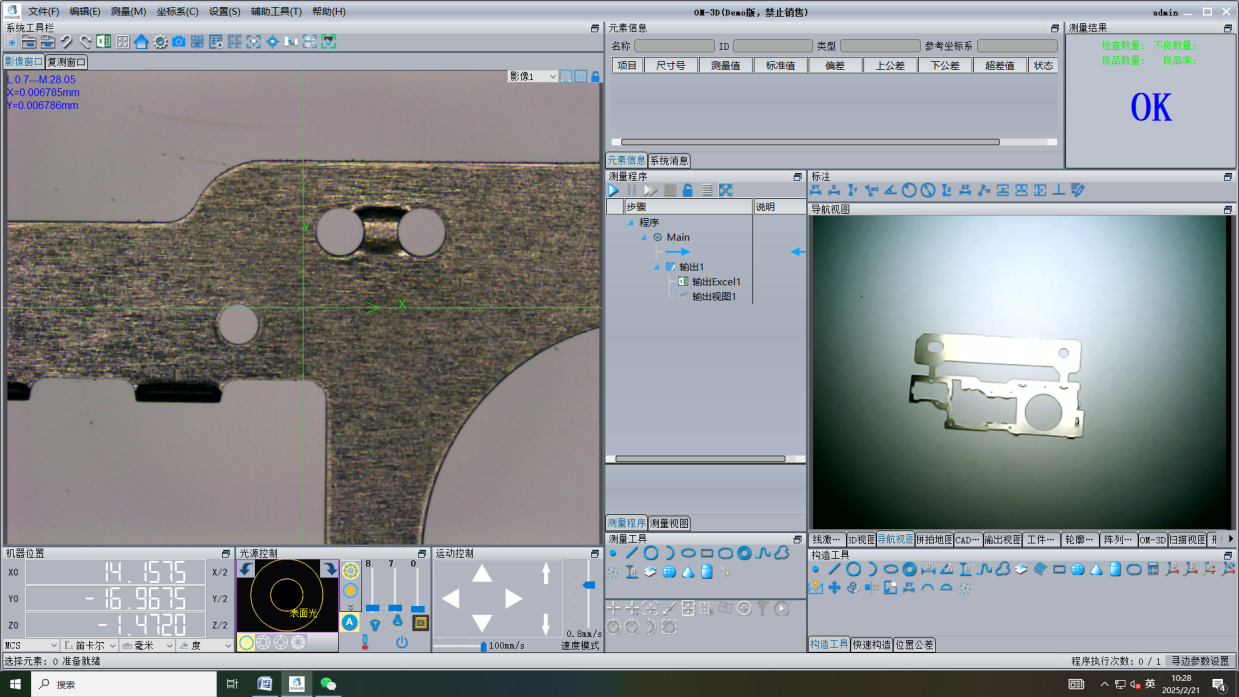

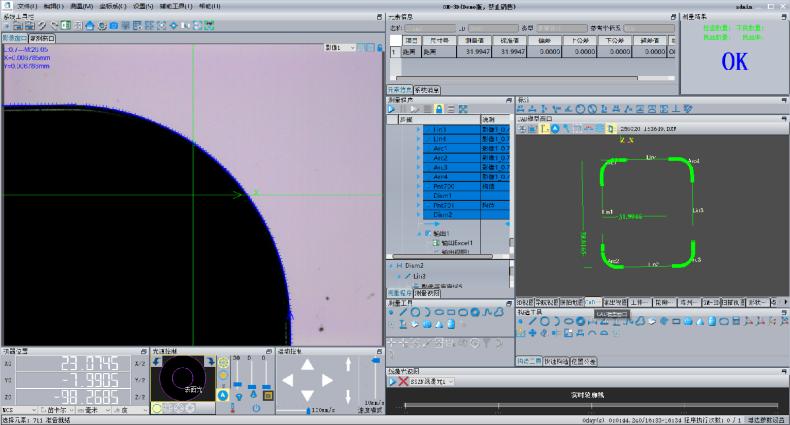

测量软件：

Inspect是一款真正的复合式软体，研发团队25年专业量测软体的成功开发经验，将激光、测头和影像完美结合的一款全新的复合式量测软件。

Inspect操作间单、功能强大，集合了CAD导入比对、全图形化显示、快速点击操作、即时数据比对、报告格式多样化、演算法先进等多项特点，在演算法的先进和准确度上，也一样给予保证。

Inspect广泛地应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。

软件功能

1、完整的几何尺寸（点、线、面、圆、球、圆柱、弧、圆锥）、形位公差（直线度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）测量功能。

2、断电等异常关闭时，软件可自动恢复数据，防止已测量数据无法恢复影响工作效率。

3、提供强大的线性与非线性补偿功能，保证机台精度更高。测量结果可转出 多种样式EXCEL、WORD编辑，并可设定公差等级，可做 OK、NG 的立即判断。

4、测量图形化，标注清晰、明了；并可存 IGES、DXF 文件格式，是CAD逆向工程的最佳利器。

5、编程序自学习、阵列复制等功能实现大批量自动检测，提高工作效率。

6、超强影像去毛边功能，可避开线段重迭处，断裂线段。

7、程序设计更简单，无需记忆任何复杂指令全中文化编辑；所有步骤直接在软件下可视化修改。

8、拼图拍照功能可将图形保存成数位格式，方便后期查看具体细节，也可快速定位。

9、多国语言窗口软件（支持中、英、日、韩、德）。

10、方便快捷的工件坐标系设定（原点、轴摆正、面摆正、旋转、偏移）。

11、支持鼠标、键盘、屏幕、摇杆等多种方式移动，更方便寻找测量对象。

12、支持快速自动对焦，减少人为误差。

13、快速定位（要素区 绘图区 数字区 图片导航等）到被测区域。

14、超强影像去毛边功能，可避开线段重迭处，断裂线段。

15、多种方式影像寻边工具，测量元素方式更简单、精确。

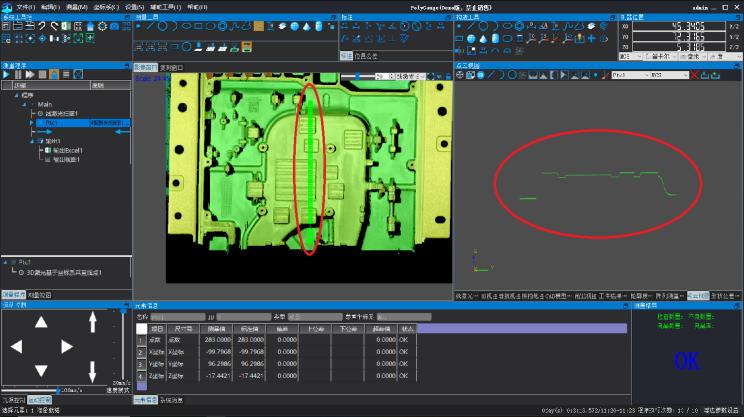

16、全局扫描功能可快速得到异形产品轮廓转换成CAD格式，实现快速抄数、工程逆向。

17、地图导航：在所拍地图上点击鼠标，则工作台移至鼠标所点击的位置，并在影像中显示出来；

18、CAD比对脱机编程模块：（选配）

可加载 DXF 文件并直接转为量测程序，缩短编辑程序时间。

可脱机作业 ( 在另一台 PC 操作 )，不会影响机台的正常运作。

适用需量测大量尺寸的工件，可方便、快速的进入自动量测，节省量测时间。

19、接触式测头模块（选配）：

    支持完整的3D测量，且可以实现影像@测头共中心测量以及编程后自动测量
