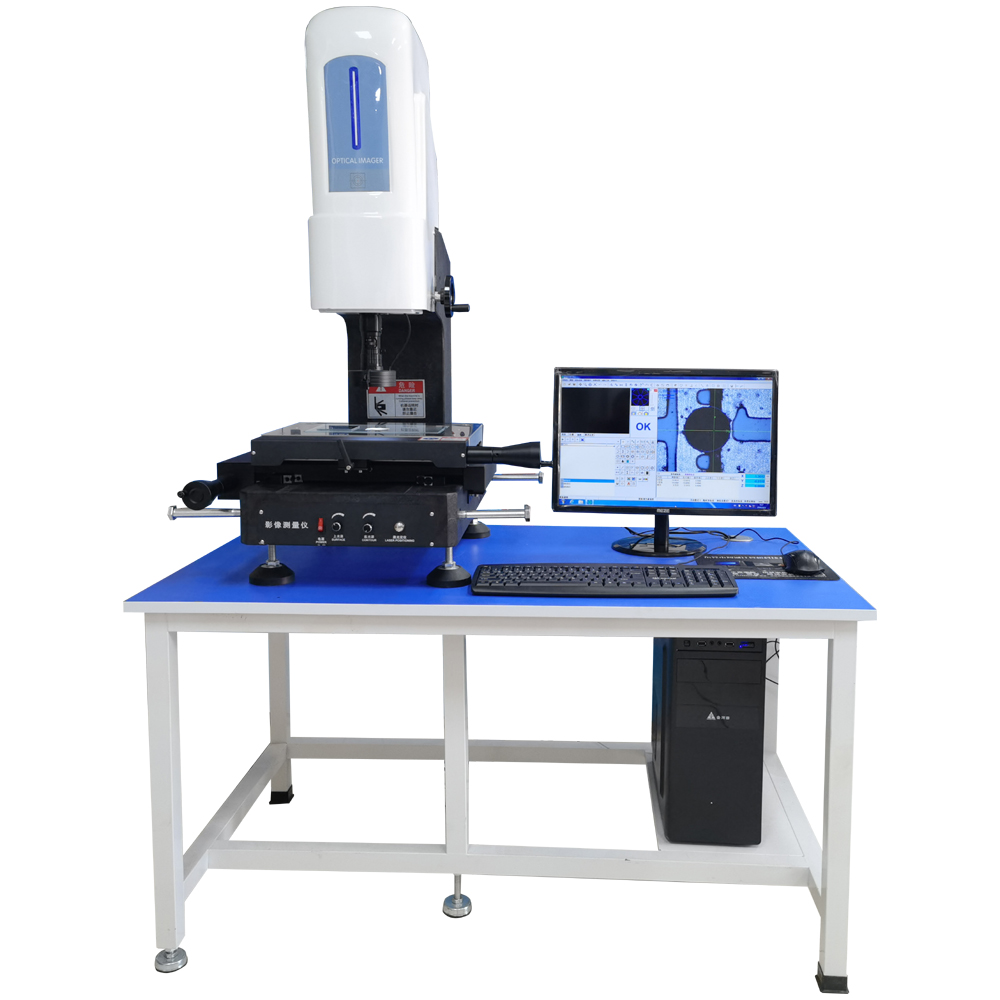

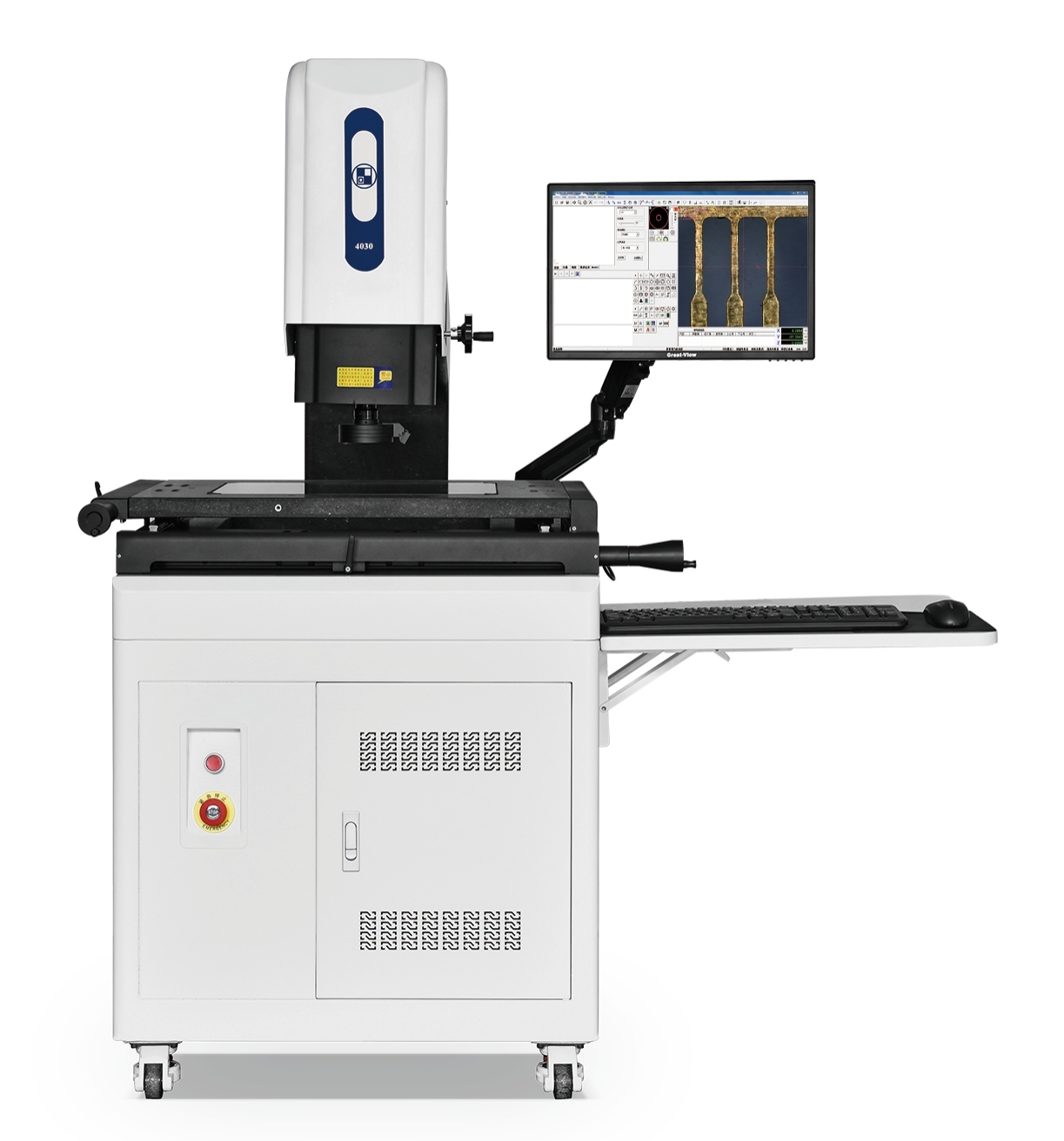

型号：GX-2010B

产品用途：适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用

符合标准：JJF1318-2011影像测量仪校准规范，GB/T24762-2009影像测量仪的验收检测和复检检测

市场价：16800元

用途：

GX-2010B二次元测量仪适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。

二次元测量仪特点

1、仪器采用SONY蕊片高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；

2、由二坐标工作台、电子光栅尺与数据处理器组成数字元测量及数据处理系统；

3、采用花岗石平台，外观简洁大方；

4、表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；

5、仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；

6、仪器备有RS-232接口,与计算机连接后,采用2D影像测量仪专用软件测绘图形进行处理及输出；

GX-2010B技术参数

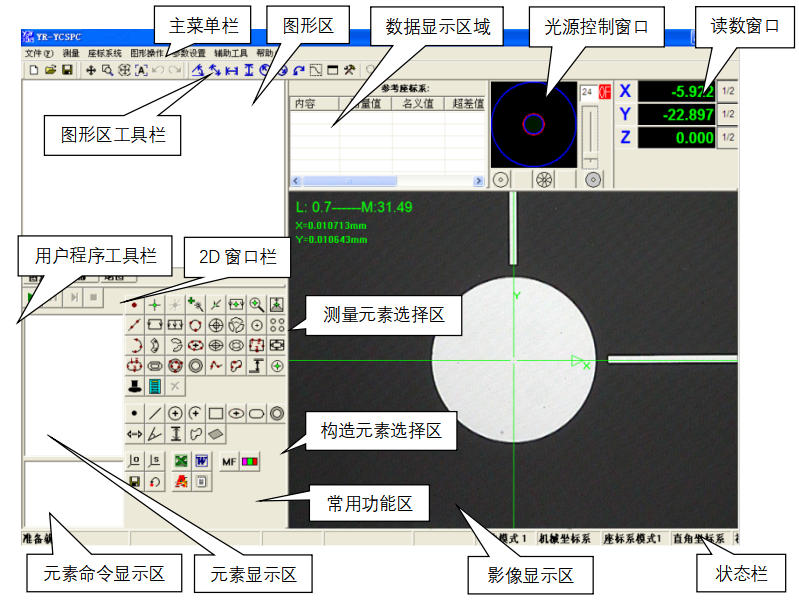

二次元测量仪软件

软件特点：

◆软件与EXCEL，WORD无缝连接，可实现测量数据的直接报表输出；

◆可实现AutoCAD工程图互换，直接判别与工程图之间的误差，可制作工件到AutoCAD图形的逆向工程图；

◆多种同样模式处理，同种图形的不同种描绘形式，适合各种情况下的工件测量；

◆拥有全览和放大全览图功能，并且可以任意缩放，也可以在全览图直接修改和标注，几乎拥有CAD的功能；

◆强大的描绘功能，通过自动亚像素捕捉和软件区域性自动捕捉能让绘图速度更快，测量更加精准，而且拥有精典的十字线测量，输入描绘直线，点，圆以及精确取R角功能；

◆丰富人性化的标注功能，能在实时影像和虚拟影像中进行所有二维尺寸，公差方面的标注；

◆多元化的座标设定方式，包括座标平移，座标旋转，两点决定X轴，两点决定Y轴，三点确定座标；

◆完美的自控系统，能根据需要调整小数点位数，报表信息和图元信息的选择性输出；

◆独一无二的精准测高功能，最大倍数测高精度可达5微米以内；

◆地图拍摄功能，能将工件全图拍下，并能进行虚拟测量和保存高清淅图片；

◆简单方便精准的比例尺较正功能，能在取比例尺的同时自动较正CCD；

◆完美的地图导航功能，可以快速找到所要测量工件的位置；

软件功能

1、标备专用测量软件，可由鼠标自动寻边、找直线、框选圆区域自动圆、自动圆弧、自动去毛刺，可测点、线、圆、圆弧、距离、角度等）；

2、可测量平面上的任何几何尺寸（直径、半径、角度、两线距离、点到线的距离、两圆间距等等）；

3、可捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，辅助标注绘图等应用功能；

4、可将测量结果导入AUTOCAD中（将实时影像中按实际工件外形所描绘的像素直接输出到AutoCAD中成为工程图作对比），并可将测量数据或图形导入WORD或EXCEL做报表；

5、可导入SPC统计资料（CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD），可绘制柱状图、点图、折线图、X-R图等；

6、柱注功能：可以直接在“浏览”视图中进行尺寸标注（半径、直径、角度、线性、对齐、文字、坐标等）；

7、“浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；

8、虚拟测量：在没有机台和产品的情况下，通过计算机软件同样可以测量产品的尺寸；

9、亚像素找边：让软件实时刷新,实时跟踪鼠标，自动捕捉鼠标离最清晰边缘的最近点，更大程度的节约绘时间；

10、图形自动捕捉： 可对线、圆、弧进行自动扫描边缘并自动取得图形；

11、自定义圆： 可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。再以标准的圆和影像中的工件作对比，从而找到工件与标准图形之间的误差；

12、自定义线段： 客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差；

13、自设客户坐标：可以根据客户本身的需要在影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X，Y坐标位置；

14、简易操数：可将产品外形简易描出，描出的图形可转入AutoCAD经修改形成工程图；

15、能捕捉像素上的各结点： 可以捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，用于辅助标注绘图等应用功能；

16、形位公差： 真圆度，真直度，同心度，可计算出产品上圆形真圆度、直线边真直度及两圆心的同心度；

17、设置公差：可设置产品的实际尺寸超出范围；

18、保存高像素照片：保存更清晰的测绘图元及产品照片,能更大倍数的在看图软件中观察所保存的图片；

19、Z轴校正： 对Z轴的移动偏差进行补偿，使测量更精准；
