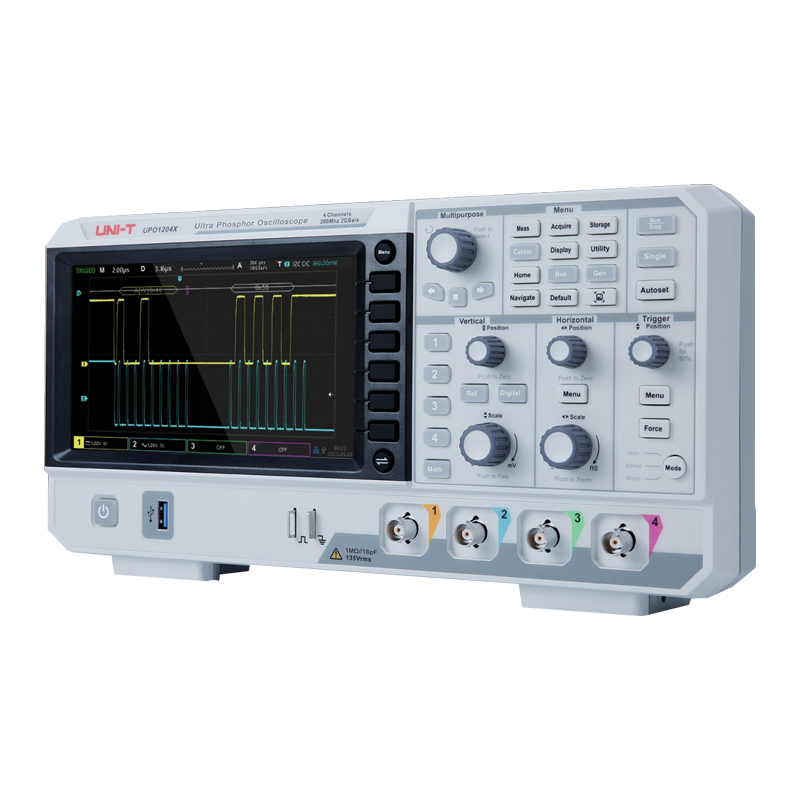

在当今快节奏的电子研发与教育环境中，工程师和学生需要一款既能保证性能，又具备出色易用性和扩展性的测试工具。优利德（UNI-T）推出的UPO1000X系列数字示波器，凭借其创新的Ultra Phosphor 2.0（超磷光）数字三维显示技术、高达56 Mpts的深存储以及最高200MHz的带宽，为通用电子测试领域树立了新的性能标杆。该系列产品专为通信、计算机、工业电子、消费电子以及教育研发等广泛领域设计，是进行电路设计验证、故障诊断和教学演示的理想选择。
核心优势：看得见的速度与精度
1. Ultra Phosphor 2.0 超磷光显示技术
UPO1000X系列数字示波器的核心在于其独特的显示与处理引擎。通过采用Ultra Phosphor 2.0技术，示波器实现了高达256级灰度显示，能够生动还原信号的真实形态。配合Fast Acquire模式下最高500,000 wfms/s的波形捕获率，即使是低概率出现的毛刺、抖动等异常信号，也能在屏幕上留下清晰的“轨迹”，让偶发故障无处遁形，显著提升调试效率。
2. 深存储与高采样率，兼顾宏观与微观
该系列标配高达56 Mpts的存储深度（单通道），在保持高采样率的同时，允许用户捕获更长时间的信号，完美解决了“看得全”与“看得清”的矛盾。无论是分析复杂的通信数据包还是长时间的系统运行状态，UPO1000X都能游刃有余。
◆高带宽：提供200MHz和100MHz两种带宽型号，满足从高速数字电路到通用模拟电路的多样化测试需求。
◆高采样率：模拟通道实时采样率高达2 GSa/s，确保精准还原信号细节。
多功能集成与智能交互：一机多能，高效调试
UPO1000X系列不仅是一台高性能示波器，更是一个集成了多种仪器功能的综合测试平台，符合现代电子测试对集成化和高效率的行业标准。
◆Multi-Scopes 2.0 多窗口显示：支持最多4个独立显示窗口，每个窗口均可独立设置通道和时基。这一功能允许用户同时观测不同时段或不同通道的信号细节，极大地方便了时序对比和复杂系统调试。
◆丰富的串行总线分析：标配丰富的触发功能（如边沿、脉宽、视频、斜率等），并支持RS232、I2C、SPI等主流串行总线的触发与解码（部分为选配）。配合全内存硬件实时解码功能，可轻松应对嵌入式系统中的通信协议分析难题。
◆DVM数字万用表功能：内置7位硬件频率计和DVM（数字电压表）功能，支持交直流真有效值测量。无需切换仪器，即可在同一台设备上完成电压、频率等多参数的综合测试，提高工作效率。
◆Web远程访问与控制：内置WebServer服务，用户可通过局域网使用浏览器直接访问示波器，进行远程控制、数据导出或固件升级，轻松实现跨平台访问与远程教学/办公。
技术参数
型号 | UPO1014X | UPO1024X |
UPO1102X | UPO1202X | |
带宽 | 100MHz | 200MHz |
通道数 | UPO1102X/UPO1202X：2通道 UPO1014/UPO1024X：4通道 | |
实时采样率 | 模拟通道:2GS/s(单通道),1GS/s(双通道),500MS/S(四通道) | |
存储深度 | 56Mpts(单通道) | |
波形捕获率 | 150,000wfms/s,500,000wfms/s(FastAcquire模式) | |
时基范围 | 2ns/div-1000s/div | 1ns/div-1000s/div |
输入阻抗 | (1MΩ±2%)(16pF±2pF) | |
波形录制 | 最大支持硬件录制120000帧 | |
FFT点数 | 1M点 | |
触发类型 | 边沿触发、脉宽触发、斜率触发、交替触发、视频触发、延迟触发、超时触发、码型触发,持续时间、建立保持、欠幅脉冲触发、超幅脉冲触发:选配RS-232、1C、SPI触发 | |
串行总线触发与解码 | 选配RS-232C、SPI全内存硬件实时解码 | |
DVM数字万用表 | 支持 | |
Multi-Scopes 2.0 | 数量:4 支持每通道独立显示，且时基独立可调 | |
自动测量 | 最大俏、最小俏、顶端值、底端值、中间俏、峰峰值、幅值、平均俏、周期平均值、均方根、周期均方根、AC均方根、面积、周期面积过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、上升延迟、下降延迟、相位、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF,脉冲数量共36种测量参数 | |
测量数量 | 同时显示5种测量 | |
测量统计 | 平均值、最大值、最小值、标准差和测量次数 | |
频率计 | 硬件7位频率计 | |
标准接口 | 标配:USB-Host、USB-Device、LAN、EXT Trig、AUX Out(Trig Out\Pass/Fail)输出 | |
电源电压 | 100V-240VAC(波动:士10%)，50Hz/60Hz | |
显示类型 | 7英寸TFTLCD,WVGA(800x480) | |
机身重量 | 3Kg | |
机身尺寸(WxHxD) | 375mmx170mmx110mmm | |
标准配件 | 符合所在国标准的电源线1条、快速指南1份、USB数据线(UT-D14)1条UPO1104X:无源探头(100MHz)(UT-P04)4条;UPO1204X:无源探头(200MHz)(UT-P05)4条 | |
广泛的应用领域
UPO1000X系列数字示波器以其卓越的性能和灵活的配置，广泛适用于以下领域：
◆研发与设计：在通信、计算机和半导体行业，用于高速数字信号的完整性测试与验证。
◆工业与消费电子：用于生产线测试、产品质量控制和故障分析。
◆汽车电子：配合串行总线解码功能，进行车载网络（如CAN、LIN辅助分析）和传感器信号的调试。
◆教育与培训：其直观的用户界面、多窗口显示功能和高性价比，使其成为高校电子实验室和职业培训机构的理想选择。
UPO1000X系列数字示波器，通过融合Ultra Phosphor 2.0显示技术、56Mpts深存储与多窗口操作等先进特性，为用户提供了一个功能强大且易于使用的通用测试平台。无论您是追求极致性能的硬件工程师，还是需要稳定可靠工具的教育工作者，UPO1000X系列都将以其出色的性价比和全面的功能，成为您探索电子世界的得力助手。
立即行动，开启高效精密测量！
联系销售工程师获取定制方案与报价 —— 为您量身打造最适合的测量解决方案。
