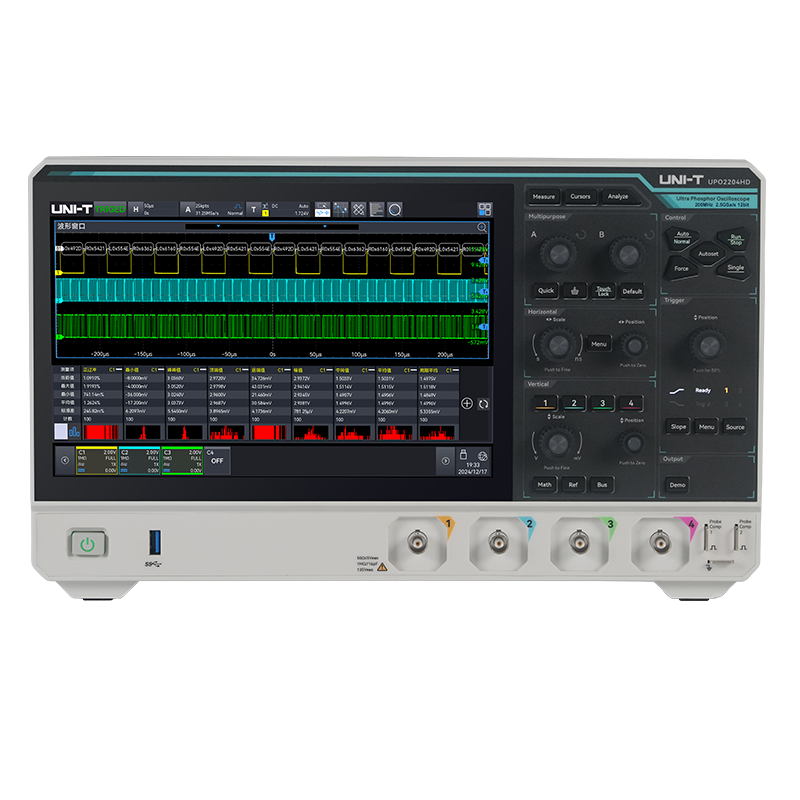

UPO2000HD系列 12bit高分辨率示波器 | 200MHz带宽 1,000,000帧/秒波形捕获率
在精密电子研发与复杂的信号调试领域，拥有一台能够捕捉微弱信号细节、具备卓越动态范围的测试仪器至关重要。UPO2000HD系列高分辨率示波器，凭借其12bit垂直分辨率、200MHz带宽以及独有的Ultra Phosphor 3.0荧光显示技术，重新定义了中端示波器的测试能力。该系列产品不仅是传统的时域测量工具，更集成了频谱分析、电源分析、协议解码等多种功能，成为工程师进行高精度测试、故障诊断和产品验证的理想伙伴。
核心优势：看得见的细节与看不见的性能
1. 12bit高分辨率与卓越的波形捕获率
UPO2000HD系列采用了先进的12bit ADC采样技术，相较于传统的8bit示波器，其垂直分辨率提升了4倍，量化等级达到4096点。这意味着在同等垂直档位下，UPO2000HD高分辨率示波器能够清晰呈现波形的微小变化和噪声细节，有效避免波形失真，特别适合电源纹波测试、传感器信号采集等对精度要求极高的应用场景。

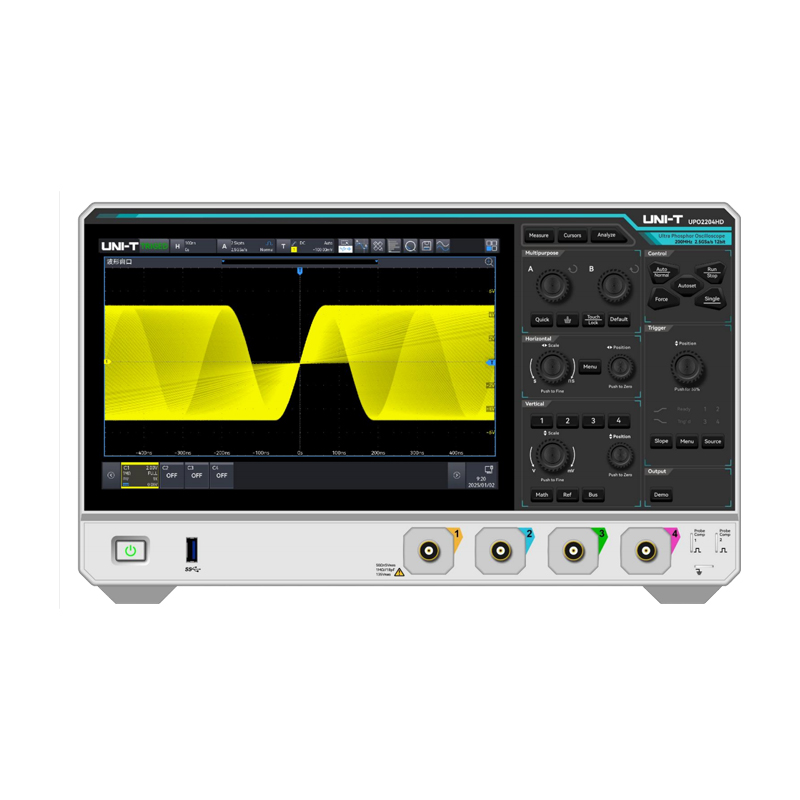

配合Ultra Phosphor 3.0波形绘制技术，该系列示波器的波形捕获率高达1,000,000帧/秒（顺序模式），并具备256级辉度等级显示。这种“所见即所得”的显示效果能够生动还原信号的真实形态，即使是低概率出现的异常信号（如毛刺、抖动），也能在屏幕上留下明显的“轨迹”，让偶发故障无处遁形。
2. 宽动态范围与深存储
该系列产品提供200MHz/100MHz/70MHz三种带宽选择，实时采样率最高达2.5GSa/s，存储深度最大可达100Mpts。深存储模式确保了在长时基下依然能保持高采样率，满足对复杂信号长时间记录的需求。同时，高达40dB的通道隔离度，有效保证了多通道测量时的信号纯净度。
六合一功能集成：一机多用，降本增效
UPO2000HD系列不仅仅是一台示波器，它通过硬件级的集成，化身为一台多功能测试工作站，完全符合现代电子工程对测试设备集成化、高效化的行业标准。

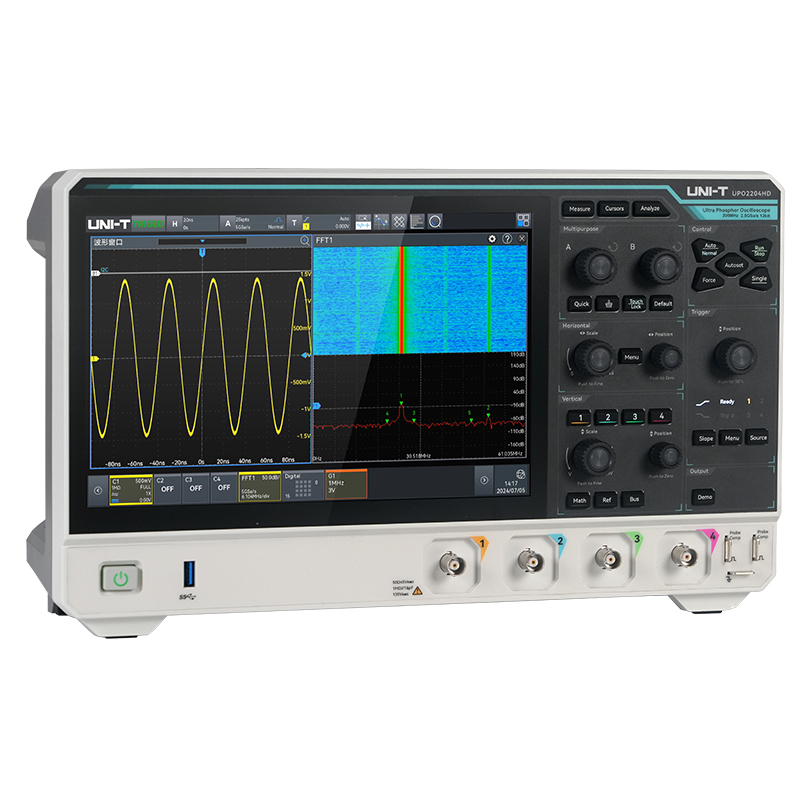

◆频谱分析仪：内置最大4M点FFT分析功能，支持汉宁、汉明、矩形等多种窗函数，配合瀑布图显示，可轻松进行频域分析，替代传统频谱仪完成基本的频率响应测试。
◆电源分析仪：标配电源分析选件，支持电源质量、谐波分析、开关损耗、纹波分析等专业参数测量，助力电源产品开发与认证。
◆协议分析仪：支持RS232/UART、I2C、SPI、CAN、CAN-FD、LIN等多种主流串行总线的触发与解码，极大提升了嵌入式系统开发与调试的效率。
◆高精度频率计与DVM：内置7位硬件频率计和4位数字电压表（DVM），支持真有效值测量，无需切换仪器即可完成辅助参数的读取。
◆逻辑分析与波形录制：支持区域触发、模板测试及长达125,000帧的硬件实时波形录制与回放，便于对瞬态信号进行事后分析。
智能交互与扩展性
为了提升用户体验，UPO2000HD系列配备了10.1英寸高清电容触摸屏，分辨率为1280x800。用户可通过熟悉的手机式手势操作（如滑动、缩放、拖拽）来控制波形，结合前面板的多功能旋钮与快捷键，实现了“指尖上的高效测试”。
在数据管理与远程控制方面，仪器标配了丰富的接口，包括：
◆USB 3.0（前面板1个，后面板2个）：用于数据存储与外设连接。
◆LAN (LXI)：支持VXI-11协议，可通过浏览器直接访问仪器进行跨平台控制（支持PC与手机），轻松实现远程办公与产线自动化测试。
◆HDMI：支持连接外部显示器或投影仪，方便教学演示或团队协作。
技术参数
型号 | UPO2204HD | UPO2202HD | UPO2104HD | UPO2102HD | UPO2074HD | UPO2072HD | ||
带宽 | 200MHz | 200MHz | 100MHz | 100MHz | 70MHz | 70MHz | ||
上升时间(典型值) | ≤1.8ns | ≤1.8ns | ≤3.5ns | ≤3.5ns | ≤5.0ns | ≤5.0ns | ||
输入/输出通道数 | 4通道+EXT | 2通道+EXT | 4通道+EXT | 2通道+EXT | 4通道+EXT | 2通道+EXT | ||
采样方式 | 实时采样 | |||||||
采集模式 | 采样、峰值检测、高分辨率、平均、增强分辨率 | |||||||
增强分辨率 | 增强位: 1，1.5，2，2.5，3，4（12 到 16-bit） | |||||||
实时采样率 | 模拟通道：2.5GSa/s(单通道)，1.25GSa/s(双通道) ，625MSa/s(四通道) | |||||||
平均值 | 所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128、256、512、 1024、2048、4096、8192之间选择 | |||||||
存储深度 | 自动(限制到5Mpts) ,25kpts,250kpts,500kpts,5Mpts,50Mpts,100Mpts | |||||||
波形捕获率 | 250,000wfms/s,1,000,000wfms/s（顺序模式） | |||||||
顺序采集 | 最大125,000帧,最小两次触发间隔＜1μs | |||||||
硬件实时波形 录制和回放 | 125,000帧 | |||||||
显示屏 | 10.1 英寸1280x800高清电容触摸显示屏 | |||||||
垂直分辨率 | 12-bit | |||||||
单位 | W、A、V和U，默认为：V | |||||||
通道隔离度 | 直流至最大带宽：>40dB | |||||||
触发 | 区域触发、边沿触发、欠幅脉冲触发、超幅脉冲触发、第N边沿触发、延迟触发、超时触发、 持续时间、建立/保持、脉宽触发、斜率触发、视频触发、码型触发、RS232/UART触发、 I2C触发、SPI触发、CAN触发、CAN-FD、LIN、FlexRay触发、AUDIO触发、SENT触发 | |||||||
串行解码 | RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、AUDIO、SENT | |||||||
自动测量 | 模拟通道： 最大值、最小值、顶端值、底端值、中间值、峰峰值、幅值、平均值、周期平均值、均 方根、周期均方根、AC均方根、周期AC均方根、面积、周期面积、正面积、负面积、 周期正面积、周期负面积、正过冲、负过冲、正预冲、负预冲、频率、周期、上升时间、 下降时间、正脉宽、负脉宽、正占空比、负占空比、正脉冲数、负脉冲数、上升沿数、 下降沿数、猝发宽度、猝发间隔、猝发周期、猝发周期数、比例、周期比例、建立时间、 保持时间、建立保持比、FRFR、FRFF、FFFR、FFFF、FRLF、FRLR、FFLR、FFLF、 延迟（r-r）、延迟（f-f）、相位（r-r）、相位（f-f）共56种测量参数； | |||||||
电源分析 | 电源质量，谐波分析，浪涌电流，Rds(on)，开关损耗，转换速率，安全工作区，调制分 析，纹波分析，启动/关闭时间，瞬态响应，效率 | |||||||
区域直方图 | 水平、垂直 CH1-CH4 | |||||||
数学运算 | 波形计算A+B、A-B、A×B、A÷B、高级运算、数字滤波 数字滤波低通、高通、带通、带阻 高级运算0,1,2,3,4,5,6,7,8,9,(,+,-,*,/,^,>,<,&&,||,==,!=, 数学函数Sin,Cos,Sinc,Tan,Sqrt,Exp,Lg,ln,Floor,ABS,Acos,Asin,Atan,Sinh,Tanh,Ceil, Cosh,Fabs, intg,diff,sign | |||||||
FFT | 通道：4，FFT窗类型：汉宁、汉明、矩形、布莱克曼，FFT点数最大1Mpts | |||||||
存储 | 设置，波形，图片，报告 | |||||||
数字电压表DVM | 4位，DC、AC+DCRMS、ACRMS | |||||||
高精度频率计 | 最大有效位数7位，用户可调 | |||||||
接口 | USB-Host 3.0 前面板 1 个，后面板 2 个 USB-Device 3.0 后面板 1 个 LAN LAN(VXI11)，10/100/1000 Base-T，RJ-45 AUX Out Trig Out，Pass/Fail 10MHz参考输入 50Ω，幅度400 mVpp-4.5 Vpp（-3.979dBm，17.044dBm），频10MHz±10ppm HDMI 1个，连接外部显示器或投影仪 | |||||||
电源 | 100V-240VAC，50Hz/60Hz,功率 120W Max | |||||||
尺寸(W×H×D) | 361mm×209mm×106mm | |||||||
重量 | 2.92Kg | |||||||
标配附件 | 符合所在国标准的电源线1条，USB 3.0 数据线1条，无源探头(200MHz/100MHz)（四通道4支，两通道两支） | |||||||
选配附件 | 70MHz升级100MHz 带宽 100MHz升级200MHz 带宽 70MHz升级200MHz 带宽 电源分析选件 时延校正夹具 高压探头 高压差分探头 电流探头 | |||||||
