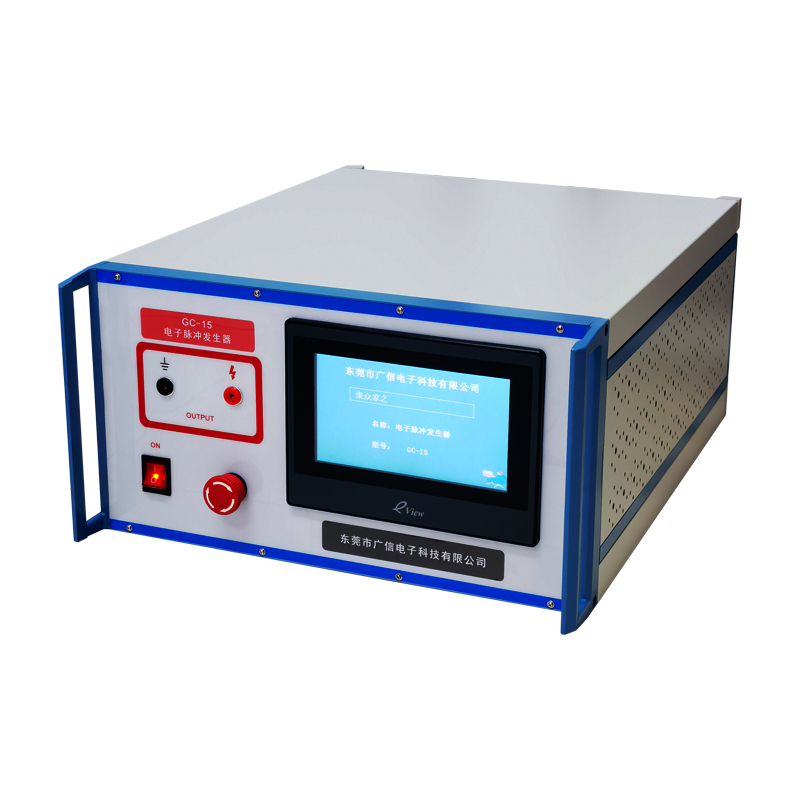

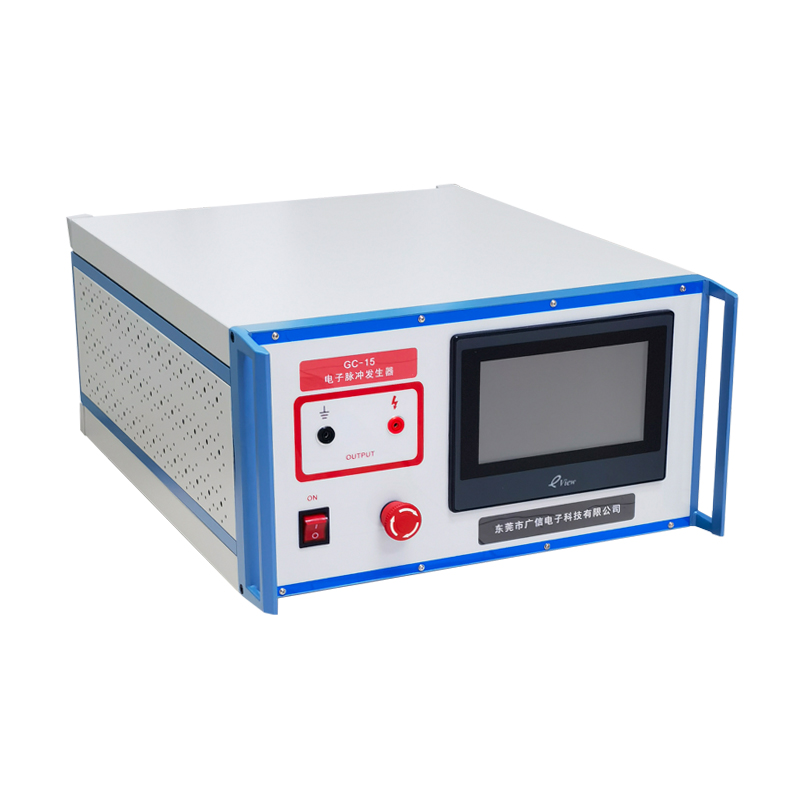

GC-15电子脉冲发生器是符合GB 9706.8、IEC62638和GB4943.1-2022标准要求。用于直流灯抗脉冲能力。

工作原理

GC-15电子脉冲发生器的工作原理框图如图一所示，调节变压器T的输入电压。升压后由高压硅DL构成半波整流电源，经充电电阻r向高压电容C充电，直至3000V，然后由控制回路每间隔一定时间控制放电开关K，使之放电，于是电容C上储存的能量进行输出，形成冲击电涌波，调节高压变压器T输入电压即可改变充电直流电压的大小，直流高压经电阻R1分压，由试验电压表直接显示。

技术参数

◆直流高压：1.5-3.5 kV

◆主电容容量：0.42uf± 5%

◆间隔时间：3-99秒

◆冲击次数：1-9999次

◆极    性：正

◆工作电源：单相220V/50Hz

◆功    耗：50 VA

◆外型尺寸(宽、高、深）：420×220×480(mm)

◆重    量 ：10 kg
