产品概述

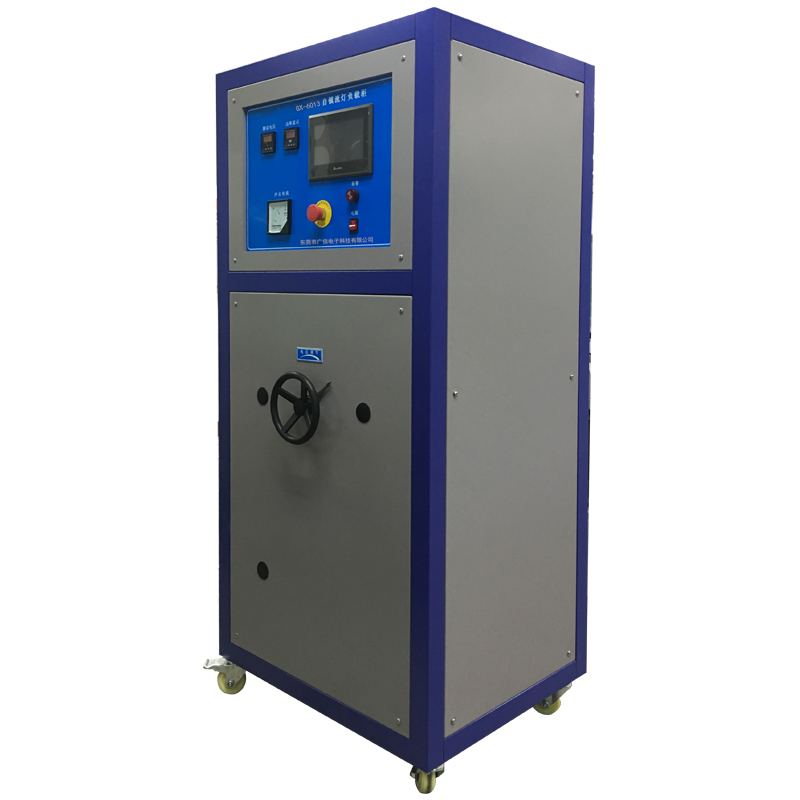

GX-1203E 自镇流灯负载柜是一款专为家用和类似用途固定式电气装置开关进行通断能力与正常操作寿命试验而设计的专用测试设备。

本设备严格依据 GB/T 16915.1-2024《家用和类似用途固定式电气装置的开关 第1部分：通用要求》标准第 19.3 b) 条款及相关测试接线图设计制造，特别适用于控制自镇流灯（Self-Ballasted Lamp, SBL）及 LED 照明电路的开关，在承受开关瞬态电应力与热应力条件下的可靠性验证。

GX-1203E 自镇流灯负载柜能够真实模拟自镇流灯负载的电气特性，帮助检测机构在实验室条件下评估开关在实际应用中的机械耐久性及电气疲劳性能，检验是否存在触头粘连、长期闭合或断开失效、过度磨损及其他有害影响。

主要技术参数

深度功能解析

1. 全工况负载模拟与精准参数复现

GX-1203E不仅仅是电阻箱，它是一套完整的自镇流灯负载模拟系统。

◆多模式切换： 支持阻性、阻性+感性、阻性+感性+容性（RLC）三种测试方式，通过大容量面板开关进行切换，能够真实复现LED灯、节能灯等非线性负载的电气特性。

◆理论电路参数匹配： 设备内置针对不同额定电流（≤10A, >10且≤16A, >16且≤20A）的标准测试参数（如1.9Ω/125uF, 0.95Ω/240uF等），用户可直接调用，确保测试条件完全符合国标要求。

2. 可视化测试与智能监控

◆波形实时显示： 配备7寸以上彩色触摸屏与工业级高速数据采集器，屏幕上可直接显示电流波形、I2t积分波形及各项参数。用户无需外接示波器即可直观观察负载电流峰值及导通状态。

◆高精度测量： 内嵌高精度采集器，对电压、电流、功率的测量精度高达±0.1%，确保测试数据的权威性与可追溯性。

3. 工业级设计与全方位安全防护

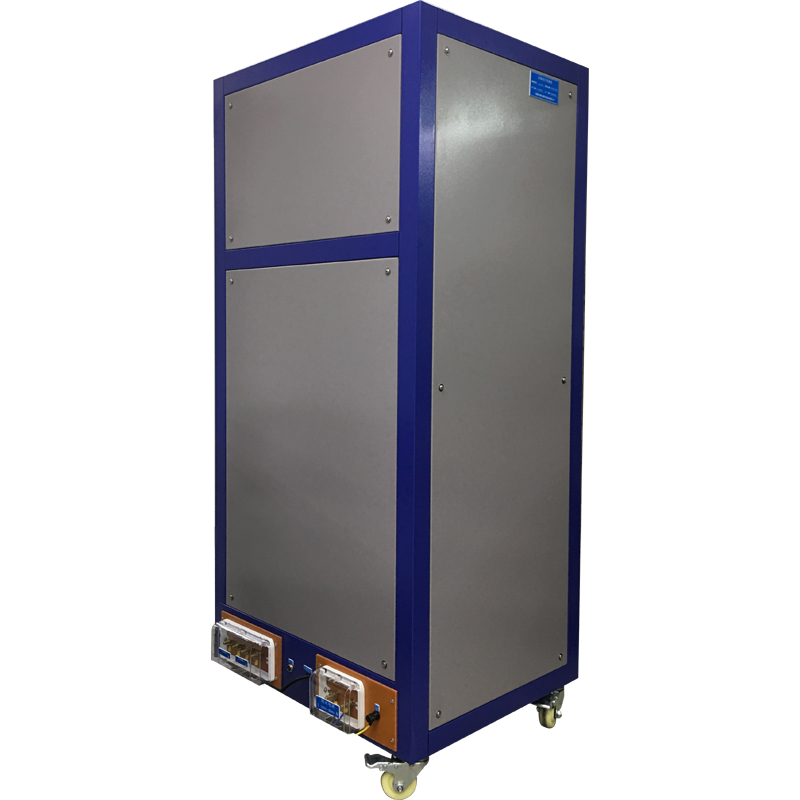

◆移动式机柜： 采用立式柜体结构，底部安装带刹车的万向轮，既方便在实验室或厂房内灵活移动，又能保证测试时的稳固性。

◆多重保护机制： 配备漏电保护、过载保护及过热保护功能，确保设备在长时间通断电循环测试中的安全性。设备采用风冷散热，支持断续工作制，满足高强度老化测试需求。

符合的行业标准

本设备的设计与制造严格遵循以下国家标准，确保测试结果的权威性与合规性：

◆GB 16915.1-2024 (家用和类似用途开关 - 最新版)

◆GB 15092 (电子设备开关)

◆GB 2099 (家用和类似用途插头插座)

应用领域

◆墙壁开关制造： 家用及商业用墙壁开关的通断能力与正常操作寿命测试。

◆智能控制： 智能开关、调光开关、继电器的电气疲劳验证。

◆照明行业： 镇流器、LED驱动电源的配套负载测试。

◆质检认证： 用于产品CCC认证、CQC认证的型式试验。

选择 GX-1203E自镇流灯负载柜，以标准的力量，验证开关在极限工况下的可靠性与耐久性。
