型号 | 功能说明 |
GX-8511 | 150V/30A/150W,单路 |
GX-8512 | 150V/60A/300W,单路 |
GX-8513 | 150V/120A/600W,单路 |
GX-8514 | 150V/240A/1200W,单路 |

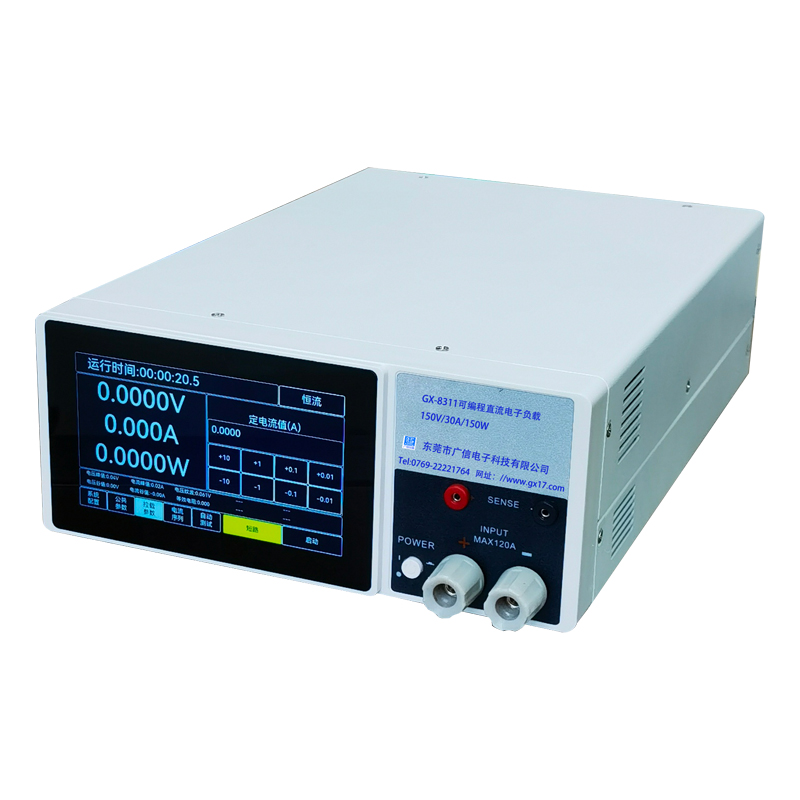

GX85系列电子负载，全面加强瞬态测试以及多方位的智能分析，并全面整合到自动测试功能，特别适用于电源及相关行业的量产与来料检测；而可编程电流上升率、高速动态带载及可编程序列功能，亦可以满足大部分的研发需要；特有的同步主从式并机时序 ，则可以满足多路输出电源的同步带载需要，及单路输出电源的功率扩展需要。
特点
◆最大功率 1200W;最大电流 240A;最大电压 150V。
◆电压/电流（Vpp/Ipp）、峰值（Vp+/Ip+）、谷值（Vp-/Ip-）量测。
◆可编程电流上升/下降率。

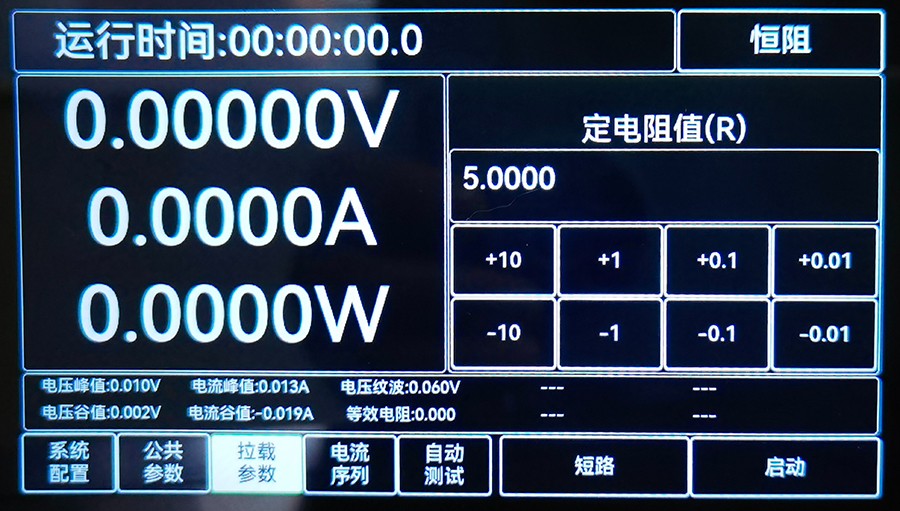

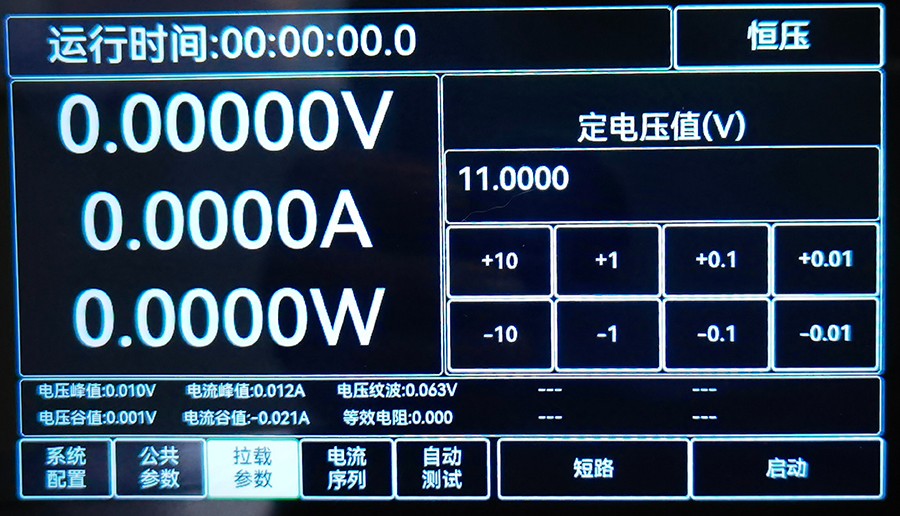

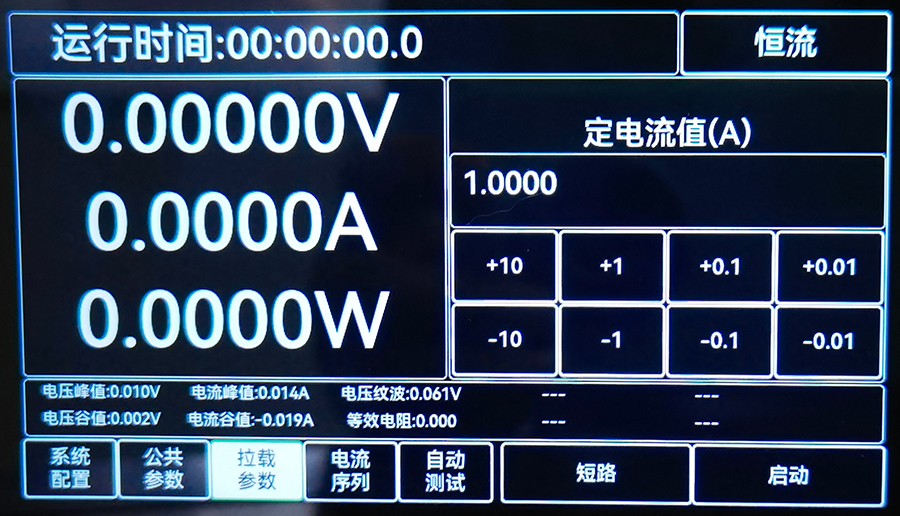

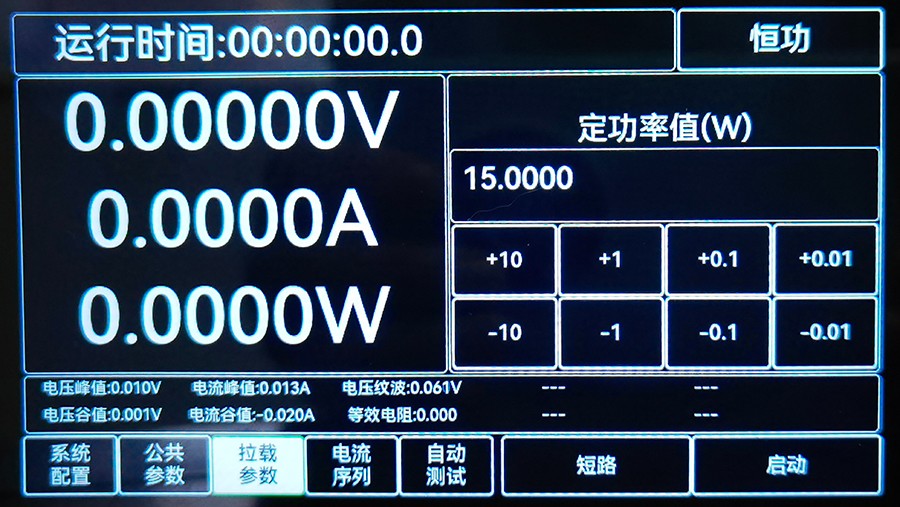

◆定电流、定电压、定功率、定电阻四种基本操作模式。
◆支持LED 模拟功能。
◆高达 50KHz 动态带载模式（DYNA）,及电压峰谷 Vp+、Vp-电流峰谷Ip+、Ip-量测。
◆支持高达20MHz纹波测量功能。
◆支持过流保护测试（OCP）。
◆支持时序量测（Timing）。
◆支持短路（Short）模拟功能。
◆支持单机自动测试(A-Test),支持所有扩展模式，支持所有检测项。
◆支持电池内阻及电量测试（Battery）。
◆支持远端补偿。
◆支持 Von、Voff 功能。
◆自动测试支持8个文件，每个文件50步全局数据的存储与读取。
◆电流序列支持8个文件，每个文件200步全局数据的存储与读取。
◆高亮度全视角5寸触摸大屏图形点阵显示屏。
◆过电压/过电流/过功率/过热保护。
◆智能风扇系统。
◆电气隔离，外部触发输入。
◆电气隔离，标准 RS232 接口。
◆标准 SCPI 协议。
技术参数
型号 | GX-8511 | GX-8512 | GX-8513 | GX-8514 | |||||
额 定 输 入 | 功率 | 150W | 300W | 600W | 1200W | ||||
电压 | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | |
电流 | 0-3A | 0-30A | 0-6A | 0-60A | 0-12A | 0-120A | 0-24A | 0-240A | |
最低操作电压 | 1V@30A | 1V@60A | 1.4V@120A | 1.8V@240A | |||||
CC 模式 | 范围 | 0-3A | 0-30A | 0-6A | 0-60A | 0-12A | 0-120A | 0-24A | 0-240A |
分辨率 | 0.5mA | 1mA | 0.5mA | 1mA | 1mA | 10mA | 1mA | 10mA | |
精度 | 0.05%+0.05%FS | ||||||||
CV模式 | 范围 | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V |
分辨率 | 0.5mV | 3mV | 0.8mV | 8mV | 1mV | 10mV | 1.3mV | 13mV | |
精度 | 0.03%+0.05%FS | ||||||||
CP 模式 | 范围 | 150W | 300W | 600W | 1200W | ||||
分辨率 | 16Bits | ||||||||
精度 | 0.1%+0.1%FS | ||||||||
CR 模式 | 范围 | 0.05Ω~50KΩ | 0.05Ω~50KΩ | 0.05Ω~50KΩ | 0.05Ω~50KΩ | ||||
分辨率 | 16Bits | ||||||||
精度 | (0.1+0.01R)% | (0.1+0.01R)% | (0.1+0.02R)% | (0.1+0.02R)% | |||||
LED 模式 | 带宽 | 100kHz 以上 | |||||||
Rd 系数范围 | 0.001-1 | ||||||||
动态 操作 模式
| 范围 | 10uS~50S | |||||||
分辨率 | 2uS | ||||||||
精度 | 1uS+20ppm | ||||||||
压摆率 | 0.6A/mS~3A/uS | 0.6A/mS~3A/uS | 1.2A/mS~3A/uS | 1.2A/mS~3A/uS | |||||
电压 测量 | 范围 | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V | 0-15V | 0-150V |
分辨率 | 0.1mV | 1mV | 0.1mV | 1mV | 0.1mV | 1mV | 0.1mV | 1mV | |
精度 | 0.02%+0.05%FS | ||||||||
电流 量测
| 范围 | 0-3A | 0-30A | 0-6A | 0-60A | 0-12A | 0-120A | 0-24A | 0-240A |
分辨率 | 0.1mA | 1mA | 0.1mA | 2mA | 0.2mA | 2mA | 0.2mA | 2mA | |
精度 | 0.03%+0.05%FS | ||||||||
纹波 量测
| 范围 | 0-150V | |||||||
带宽 | 10Hz~20MHz | ||||||||
分辨率 | 1mV | ||||||||
输入电源 | AC90-264V 50Hz/60Hz | ||||||||
散热方式 | 强制风冷 | ||||||||
操作温度 | 0~40℃ | ||||||||
外形尺寸 | 宽215×深351.5×高96.5mm | ||||||||
重量 | 4.5Kg | ||||||||
