产品概述：

突破功率边界，定义高压测试新标准

在新能源、光伏储能、高端服务器电源及工业级电源的研发与生产（ATE）领域，对测试设备的功率密度、电压上限及动态响应能力提出了前所未有的严苛要求。GX8860H可编程直流电子负载应运而生，作为一款旗舰级的大功率测试解决方案，单机柜功率高达 6000W，电压范围突破 1200V，电流可达 60A。

GX8860H可编程直流电子负载专为满足严苛的工业级测试环境而设计，具备卓越的瞬态响应分析能力与多维度智能测量功能。无论是光伏逆变器的高压模拟、电池组的充放电性能评估，还是服务器电源的动态负载测试，GX8860H均能提供稳定、精准的负载模拟与数据支撑。

核心规格矩阵

深度功能解析

1、极致动态性能与高精度测量

GX8860H在动态测试领域表现卓越，能够精准捕捉电源在瞬态变化下的输出特性。

◆高速动态带载 (DYNA)： 动态频率高达 50kHz，支持高达 24A/μs 的可编程电流上升/下降率（Slew Rate），且该功能不仅限于动态模式，可在 任何模式下调节，完美模拟真实负载突变场景。

瞬态波形分析： 配备电压/电流峰峰值（Vpp/Ipp）、最大值（Vp+）、最小值（Vp-）量测功能，配合 20MHz 高带宽纹波测量，确保微小的信号波动无处遁形。

◆精密分辨率： 在CC模式下，电流细度可达 1mA (0~6A范围)，电压量测分辨率高达 120V/0.1mV,1200V/1mvV，满足高精度研发需求。

2、全方位测试模式与行业应用

针对不同行业的特定测试标准，GX8860H提供了丰富的功能扩展：

◆电源行业 (ATE)： 支持 OCP（过流保护）测试、Timing（时序量测） 及 Short（短路模拟），严格遵循电源产品出厂检测规范。

◆新能源与电池测试： 内置 Battery（电池测试） 模式，支持电池内阻（DCIR）及电量（Ah/Wh）测试；独特的 LED模拟功能，可精准模拟LED负载伏安特性，解决驱动电源测试难题。

◆自动化集成： 支持 单机自动测试 (A-Test)，可存储8个文件，每个文件支持50步全局数据；电流序列支持200步，无需上位机即可执行复杂测试流程。

3、工业级可靠性与人机交互

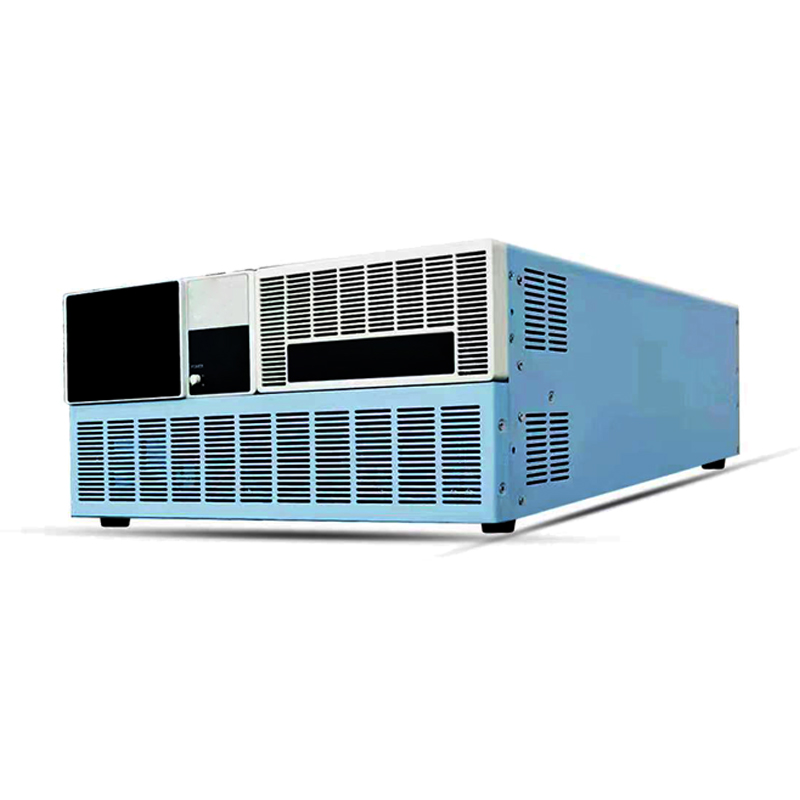

◆智能散热系统： 采用强制风冷设计，结合优化的风道结构（大面积散热格栅），确保设备在满载运行时依然保持低温稳定。

◆高清触摸交互： 配备 5寸高亮度全视角触摸大屏，支持中英文无缝切换，且语言切换过程 不影响拉载状态，提升操作便捷性。

◆多重保护机制： 内置过电压(OVP)、过电流(OCP)、过功率(OPP)及过热(OTP)保护，全方位保障被测件（DUT）与设备安全。

接口与通信协议

为了满足自动化测试产线的需求，GX8860H配备了丰富的接口资源：

◆通信接口： 标准 RS232 接口，支持 SCPI (Standard Commands for Programmable Instruments) 协议，确保与现有测试软件的无缝对接。

◆电气隔离： 输入与通信端口采用电气隔离设计，有效抑制工业现场的电磁干扰（EMI）。

◆外部触发： 支持TTL电平外部触发输入，便于多设备同步控制。

物理规格与环境适应性

机械尺寸： 标准 19英寸机架式安装（6U），深度620mm，节省机柜空间。

电源输入： 宽范围交流输入 AC 90-264V, 50Hz/60Hz，适应全球电网标准。

使用环境： 操作温度 0~40℃，存储温度 -20~70℃，最大湿度90%（无凝结）。

应用领域

◆光伏与新能源： 光伏逆变器IV曲线模拟、储能系统测试

◆动力电池/储能系统： 电池组性能分选、内阻测试、充放电模拟

◆服务器/通信电源： 大功率动态负载测试、效率测试（EFFC）

◆LED照明驱动： 恒流源驱动测试、模拟LED负载特性

◆自动化生产线 (ATE)： 开关电源、适配器、充电器的自动化老化与功能检测

选择 GX8860H，以大功率与高精度，驱动您的创新未来。
