GX40M 金相显微镜：无限远光学系统与数字化测量的工业分析专家

在现代材料科学、金属加工及半导体封装领域，对微观组织结构的精准表征是质量控制与工艺优化的基石。GX40M正置式金相显微镜，专为满足严苛的工业检测与科研教学需求而设计，它将无限远色差校正光学系统、长工作距离高倍物镜与嵌入式数字化测量技术深度融合，构建了一套高性能、高效率的材料分析平台。

凭借其卓越的光学性能、符合人体工程学的30°倾斜观察筒以及“无须连接电脑便可测量”的便捷功能，GX40M为钢铁、有色金属、精密铸造及电子半导体行业提供了从常规检测到深度分析的一站式解决方案。

卓越的光学性能与精准的成像质量

1. 无限远色差校正光学系统
GX40M金相显微镜的核心在于其先进的无限远光学设计，配合平场消色差物镜，有效校正了色差和球差，确保了图像的高分辨率和高对比度。

◆高平场度成像：相比传统物镜，平场物镜能提供更平坦、更清晰的视场，尤其在视场边缘也能获得锐利的图像，满足金相分析对细节呈现的严苛要求。

◆卓越的光学校正：系统有效消除了色散现象，确保色彩还原真实，为材料的相组成分析、晶粒度评级等应用提供了精准的视觉依据。

2. 长工作距离物镜与宽范围倍率覆盖
显微镜标配了从5X到50X的多款长工作距离物镜，兼顾了大景深操作与高倍细节观察的需求。

◆高倍率长工作距离：特别配置的50X物镜具备长工作距离特性，为观察具有一定厚度或表面起伏的样品（如金属断口、半导体封装）提供了充足的操作空间，避免了物镜触碰样品的风险。

◆宽范围倍率选择：标准放大倍率覆盖50X至500X，并可选配至1000X，用户可轻松覆盖从低倍宏观组织到高倍精细结构的全范围分析需求。

数字化测量与智能化体验：从观察到量化的跨越

GX40M的最大亮点在于其“智能化”设计，经技术改良后，无需连接电脑即可实现精密测量，大幅提升了检测效率。

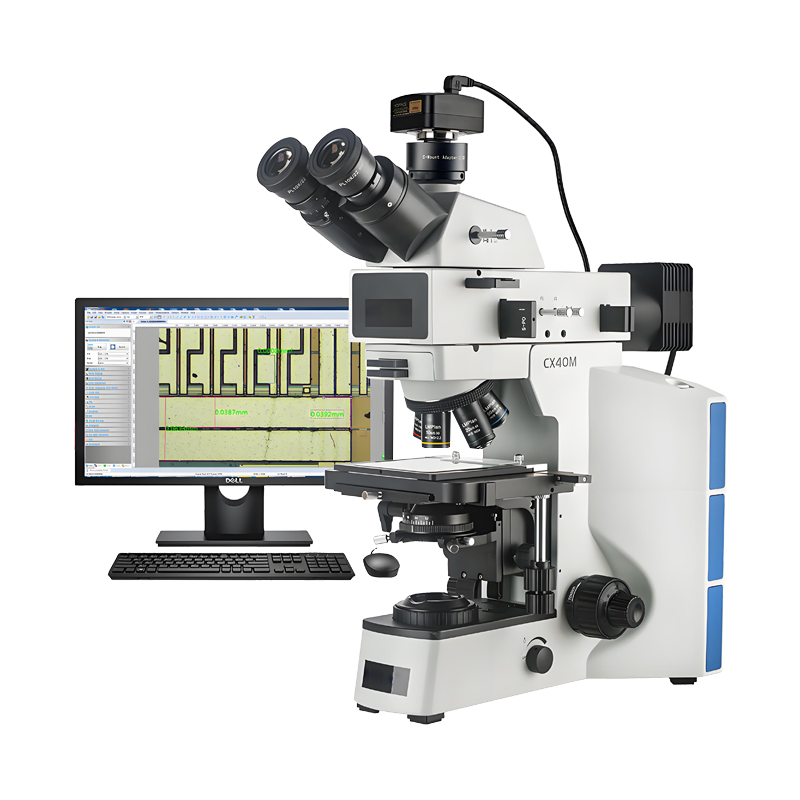

◆无须连接电脑便可测量：整合了专业的工业测量相机与高清显示器，用户可以直接在屏幕上进行观察和精密测量，摆脱了传统PC的束缚，实现了即开即用的便捷体验。

◆高精度图像测量系统：测量精度可达±0.5µm（高精度模式），最小显示单位为1µm。支持对晶粒度、夹杂物、镀层厚度等关键参数进行实时标注与计算，测量数据可直接导出，大幅提升质检效率与报告的专业性。

◆同轴光照明与斜照明技术：采用5W大功率LED同轴照明，亮度可调，确保了高倍率下的充足进光量。同时配备斜照明装置，通过改变光线入射角度，增强样品表面的浮雕感和对比度，特别适合观察抛光不充分或存在微小划痕的样品。

人体工程学设计与稳固的机械结构

GX40M在设计上充分考虑了操作者的舒适度与设备的稳定性，致力于提供“无疲劳”的使用体验。

◆30°倾斜铰链双目/三通观察筒：观察筒采用30°倾斜设计，配合54mm-76mm的瞳距调节和±5屈光度的单边视度调节，使用户在长时间观察时能保持自然舒适的坐姿，有效缓解颈部和眼部疲劳。三通版本支持50:50分光，可同时满足双人教学与图像采集需求。

◆低手位粗微同轴调焦机构：调焦手轮位于低手位，符合人体工程学，操作省力且精准。微调精度高达0.002mm，确保在高倍率下也能快速锁定焦点。

◆大尺寸双层机械移动平台：载物台面积达175×145mm，移动范围为76×42mm，能够稳定承载各种尺寸的金相试样、PCB板或大型工件，确保在大范围扫描时的平稳性。

广泛的应用领域：一机多用，覆盖全行业需求

GX40M以其独特的高性能配置和灵活的照明系统，广泛适用于对不透明、半透明及透明样品的分析：

◆金属材料与热处理分析：是钢铁、有色金属金相组织观察、晶粒度分析、夹杂物评级及热处理层深度测量的理想工具。

◆电子半导体与PCB检测：清晰的成像效果和长工作距离，非常适合半导体晶圆表面缺陷检测、PCB线路板焊接质量分析及IC封装内部结构观察。

◆工业质检与失效分析：稳固的结构和高倍率物镜，能够胜任精密机械零件、模具表面的磨损分析及产品失效原因的微观排查。

◆地质学与岩相分析：配合透射光照明，可用于矿物鉴定、岩石薄片分析及地质构造研究。

专业照明与附件配置

为了适应不同样品的观察需求，GX40M配备了专业的柯勒（Köhler）照明系统。

◆透反射两用照明：标准配置包含反射光照明（5W LED），适用于不透明的金属或电子样品；可选配透射光照明及摇出式消色差聚光镜（N.A 0.9），用于观察透明或半透明材料。

的滤光片，以增强图像对比度或柔化光线。

◆可变光阑系统：照明系统配备视场光阑与孔径光阑，中心可调，支持柯勒照明调节，确保照明均匀且无杂散光干扰，符合显微镜操作的行业标准。

技术规格与配置清单

GX40M出厂即配备完整，形成一套即插即用的检测解决方案。

标准配置清单

◆GX40M 金相显微镜主机 1台

◆高眼点大视野平场目镜 PL10X/22mm 1对

◆平场无限远长工作距消色差金相物镜 5X、10X、20X、50X 各1个

◆测量相机 1套

◆22寸高清显示器 1台

◆摄像接筒 1个

◆测微尺 1片

核心参数概览

GX40M正置金相显微镜，通过将无限远色差校正光学系统、长工作距离高倍物镜与嵌入式数字化测量技术的深度融合，为用户提供了一个功能强大、操作便捷且高度集成的检测平台。它不仅是观察微小世界的“眼睛”，更是集成了精准照明、数字化记录与精密测量的“多面手”。无论您是在金属材料实验室、电子制造车间还是教学课堂，GX40M都将以其卓越的性能和广泛的应用适应性，成为您提升工作效率和质量控制水平的得力助手。

行动号召 (Call to Action)

如果您正在寻找一款金相显微镜，欢迎立即联系我们获取专属解决方案。
