NKL-1-3 金相显微镜：无限远平场光学系统与长工作距离的工业检测利器

在现代材料科学、电子制造及质量控制领域，对微观组织结构的精准观察是确保产品品质的核心环节。NKL-1-3金相显微镜专为满足严苛的工业检测与科研教学需求而设计，它将无限远平场消色差光学系统、长工作距离高倍物镜与灵活的三目成像平台深度融合，构建了一套高性能、高可靠性的专业观测解决方案。凭借其卓越的光学性能、符合人体工程学的C形支架结构以及对PCB线路板、LCD液晶显示板和金属组织的出色分析能力，NKL-1-3已成为工矿企业、质检中心及高等院校进行材料分析与教学演示的理想选择。

卓越的光学性能与精准的成像质量

1. 无限远平场消色差光学系统
NKL-1-3的核心在于其先进的无限远光学设计，配合平场消色差物镜，有效校正了色差和球差，确保了图像的高分辨率和高对比度。

◆高平场度成像：相比传统物镜，平场物镜能提供更平坦、更清晰的视场，尤其在视场边缘也能获得锐利的图像，满足金相分析对细节呈现的严苛要求。

◆卓越的光学校正：系统有效消除了色散现象，确保色彩还原真实，为材料的相组成分析、晶粒度评级等应用提供了精准的视觉依据。

2. 长工作距离物镜与高倍率覆盖
显微镜标配了从4X到40X的多款长工作距离物镜，兼顾了大景深操作与高倍细节观察的需求。

40X长工作距离物镜：特别配置的40X物镜工作距离长达3.7mm（数值孔径0.60），这一指标在高倍镜中极为出色。它为观察具有一定厚度或表面起伏的样品（如PCB焊点、金属断口）提供了充足的操作空间，避免了物镜触碰样品的风险。

◆宽范围倍率选择：从4X（WD 25.4mm）的宏观低倍观察到40X的精细高倍分析，用户可轻松覆盖绝大多数金相检测场景。同时支持选配50X至100X物镜，以应对更极致的观测需求。

灵活的三目成像与数字化扩展

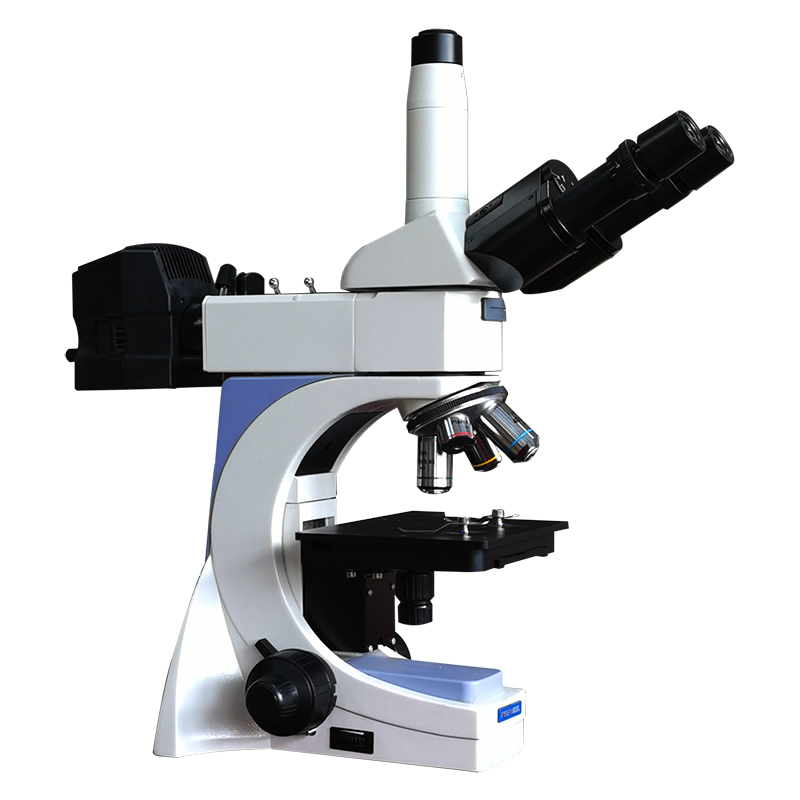

NKL-1-3采用标准的三目观察头设计，完美平衡了人眼观察与数字化记录的需求。

◆三路光路分光：用户既可以通过双目镜筒进行实时、立体的观察，也可以将第三路光路连接数码相机或摄像装置，实现图像的同步采集与显示。

◆便捷的数字化升级：配合摄影装置（可连接电脑），用户可以轻松实现显微图像的拍照、录像与测量分析，满足实验室LIMS系统对接、检测报告生成及远程专家会诊的需求。

稳固的机械结构与人性化设计

显微镜采用经典的C形支架结构，底座稳固，整体设计紧凑且符合人体工程学。

◆高精度调焦机构：配备同轴粗微调焦手轮，调节顺畅且精准，能够快速锁定焦点，即使在高倍率下也能轻松找到清晰成像。

◆大尺寸双层载物台：载物台尺寸达150×140mm，移动范围为75×50mm，能够稳定承载各种尺寸的金相试样、PCB板或LCD面板，确保在大范围扫描时的平稳性。

广泛的应用领域：一机多用，覆盖全行业需求

NKL-1-3以其独特的高性能配置和灵活的照明系统，广泛适用于对不透明、半透明及透明样品的分析：

◆电子制造与PCB检测：是PCB线路板焊接质量、短路断路、铜箔厚度及LCD液晶显示板表面缺陷检测的理想工具。

◆金属材料与热处理分析：清晰的成像效果和长工作距离，非常适合金属金相组织观察、晶粒度分析、夹杂物评级及热处理层深度测量。

◆工业质检与失效分析：稳固的结构和高倍率物镜，能够胜任精密机械零件、模具表面的磨损分析及产品失效原因的微观排查。

◆教学科研：清晰的图像和便捷的操作，能够满足高校材料科学、物理、化学等专业的教学演示与科研实验需求。

专业照明与附件配置

为了适应不同样品的观察需求，NKL-1-3配备了专业的柯勒（Köhler）照明系统。

◆反射与透射双照明：标准配置包含反射光照明（6V/20W卤素灯），适用于不透明的金属或电子样品；可选配透射光照明，用于观察透明或半透明材料。

◆多色滤光片组：标配蓝色、绿色、黄色及磨砂玻璃滤色片，用户可根据样品特性选择合适的滤光片，以增强图像对比度或柔化光线。

◆可变光栏系统：照明系统配备孔径光栏和视场光栏，支持柯勒照明调节，确保照明均匀且无杂散光干扰，符合显微镜操作的行业标准。

技术规格与配置清单

NKL-1-3出厂即配备完整，同时提供丰富的选配选项，形成一套灵活的检测解决方案。

标准配置清单

三目观察头 1个

目镜：WF10X/18（一对）

物镜：无限远平场消色差物镜 4X、10X、20X、40X（各一个）

四孔转换器 1个

载物台：双层活动平台（150×140mm） 1套

调焦机构：同轴粗微调焦手轮 1套

照明系统：反射光照明（6V/20W卤素灯） 1套

滤色片组：蓝、绿、黄、磨砂玻璃片 各1片

摄影装置（可连接电脑） 1套

核心物镜参数概览

NKL-1-3金相显微镜，通过将无限远平场光学系统、长工作距离高倍物镜与灵活的三目成像平台的深度融合，为用户提供了一个功能强大、操作便捷且高度可靠的检测平台。它不仅是观察微小世界的“眼睛”，更是集成了精准照明、数字化记录潜力的“多面手”。无论您是在电子制造车间、材料分析实验室还是教学课堂，NKL-1-3都将以其卓越的性能和广泛的应用适应性，成为您提升工作效率和质量控制水平的得力助手。

行动号召 (Call to Action)

如果您正在寻找一款金相显微镜，欢迎立即联系我们获取专属解决方案。
