在工业测量中，全自动二次元测量仪的应用非常广泛，既可以满足被测工件的抽检，也可进行工件的批量检测。因此，越来越多的专业的机械制造商选择全自动二次元测量仪对其产品进行测量。而了解并掌握使用该类仪器进行测量时的要求，可以对精确的测量各种工件起到事半功倍的效果！

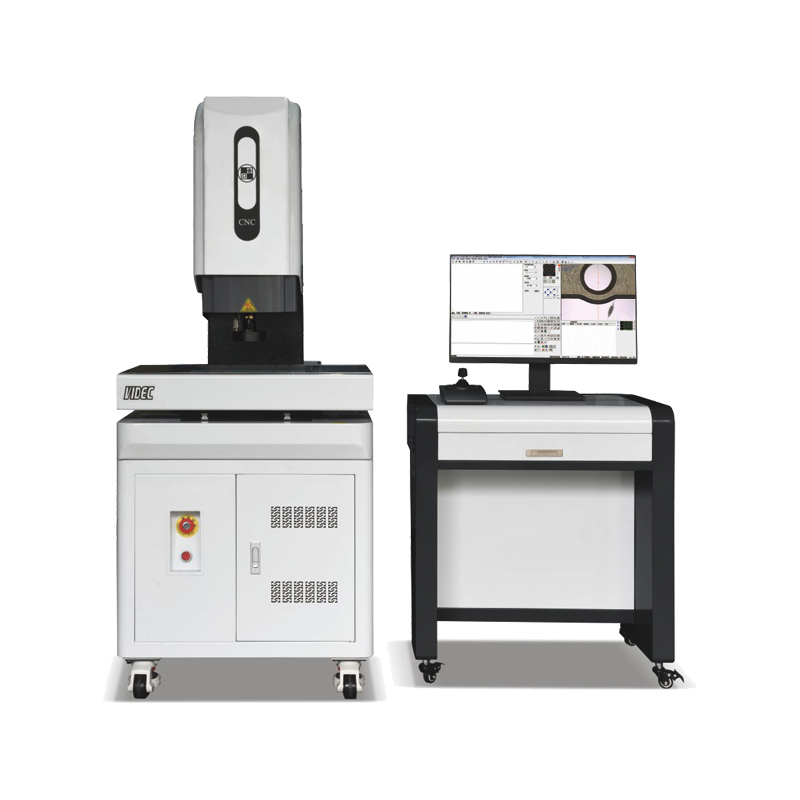

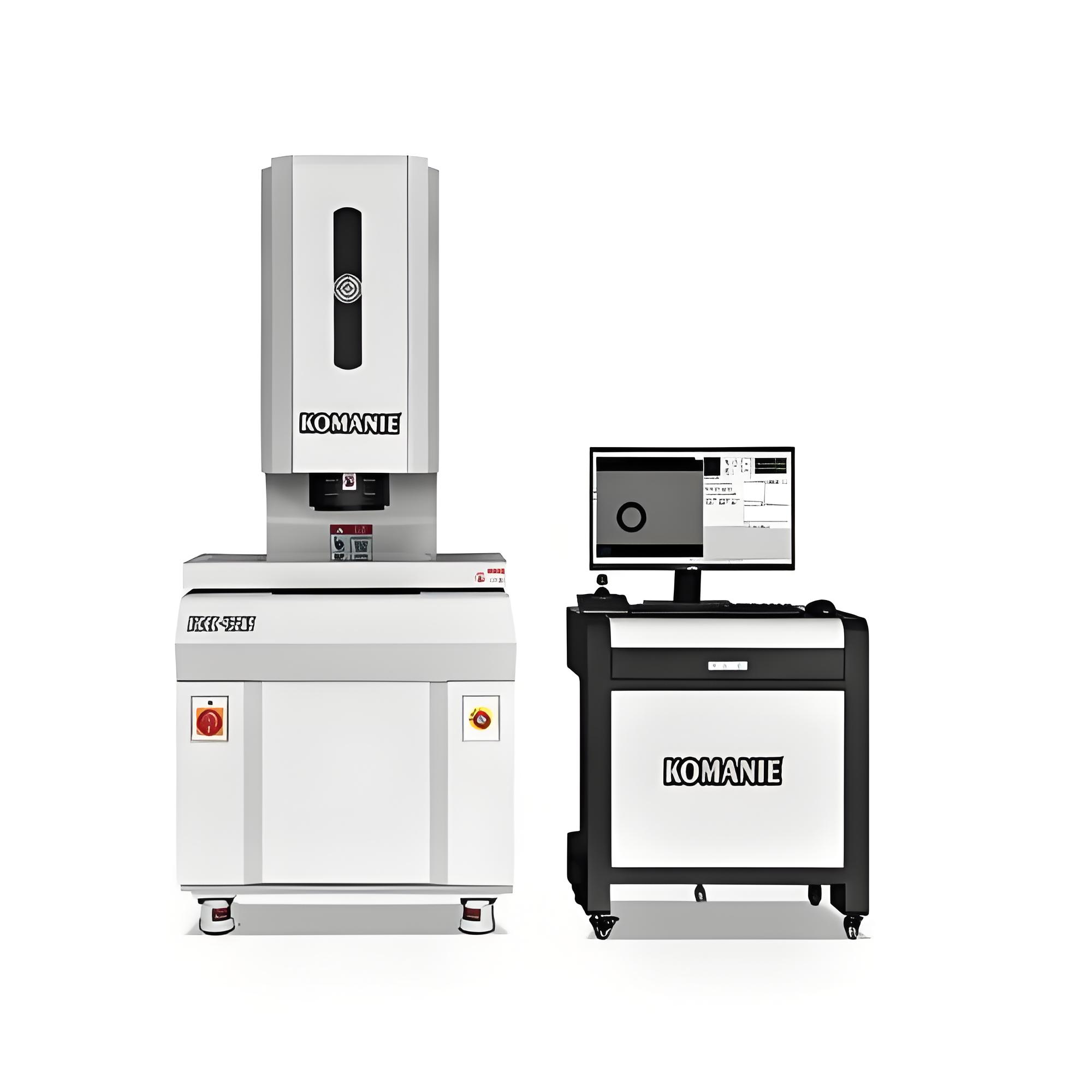

GX-4030CNC全自动二次元测量仪基于其性能使其在各种精密电子、晶圆科技、刀具、塑胶、精密零件、弹簧、冲压件、接插件、模具、军工、二维抄数、绘图、工程开发、五金塑胶、PCB板、导电橡胶、粉末冶金、螺丝、钟表零件、手机、医药工业、光纤器件、汽车工程、航天航空、高等院校、科研院所等领域具有广泛运用空间。

仪器特点：

◆三轴均采用进口高精度直线导轨、研磨级滚珠丝杆传动，噪音低振动小，动态几何误差变形最小；

◆采用优质花岗岩大理石底座、双立柱，具有良好的温度稳定性、抗实效变形能力 。

◆采用移动龙门式结构，测量精度高稳定性、保证高速运行时定位精准度。

◆有限元结构分析及优化结构设计为该系列保证了系统整体的高精度及高稳定性。

◆采用英国技术的KMN集成式控制盒和进口高性能伺服电机驱动,实现全闭环的控制 。

GX-4030CNC全自动二次元测量仪技术参数

型号GX-3020CNCGX-4030CNCGX-5040CNCX\Y\Z测量行程300×200×200400×300×200500×400×200工作距离95mm外形尺寸600×760×1600700×930×1600800×1100×1600最大载荷30Kg30Kg30Kg仪器重量（约）180Kg260Kg330Kg电源220V+10%,   50HZ-60Hz示值误差XY轴≦(2.8+L/200)um重复性3.0μm计算机联想品牌商务机：酷睿双核 2.5/内存2G/硬盘500G/19″液晶彩色显示器接触式测头英国RENISHAW MCP接触式测头（选配）控制传动计数系统进口TBI研磨级滚珠丝杆进口HIWIN-P级直线导轨日本松伺服电机英国Renishaw 0.5um光栅尺软件+控制器VIS1.0测量软件全闭环控制系统影像系统高清彩色CCD+SV2000E图像卡+图像卡   影像放大倍数28 X -180X高清晰连续变倍镜头/放大倍率0.7-4.5X可选配：0.5X物镜，放大倍率15-115X可选配：2X物镜，放大倍率60-460X光源系统程控八分区环形表面光源+平行轮廓LED冷光源

测量软件：

VIS1.0测量软件是一款真正的复合式软体，研发团队25年专业量测软体的成功开发经验，将激光、测头和影像完美结合的一款全新的复合式量测软件。

VIS1.0测量软件操作间单、功能强大，集合了CAD导入比对、全图形化显示、快速点击操作、即时数据比对、报告格式多样化、演算法先进等多项特点，在演算法的先进和准确度上，也一样给予保证。

VIS1.0测量软件广泛地应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。

软件基本功能介绍：

1、全自动编程：光学测量编程，可自动检测。

2、提供影像量测工具，可进行基本几何元素点线圆弧量测

3、组合元素量测如角度,圆心距,圆切线,两线距，两线中线,中心点垂直距离，角平分线,两线交点等

4、形位误差量测，如同心度,真圆度,直线度,平行度等

5、强大之数学运算分析

6、影像直接经由计算机屏幕显示观察直接量测存盘

7、利用影像工具可快速进行2D轮廓边界点扫描

8、量测工件图形化显示，图形可存盘、打印，并可以转TXT、WORD、EXCEL及AUTOCAD档案式

9、提供公差分析，可进行有效之品管检验

10、工件的对象化可直接对对象进行几何基本运算

11、兼容于2000, XP，WIN7操作系统

高级功能介绍：

1、自动对焦

2、影像自动捕捉，操作简便，量测精度高

3、AUTOCAD读档，图形比对

4、全自动同心变倍，同一工件可在不同倍率下量测

5、工作不必摆正，有座标转换功能，量测效率高

6、全自动编程测量，高效率测量。

7、静态量测功能。

8、工件测量图片取像功能。

9、可根据实际情况添加激光、探针实现三维测量。

软件功能

1、完整的几何尺寸（点、线、面、圆、球、圆柱、弧、圆锥）、形位公差（直线度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）测量功能。

2、断电等异常关闭时，软件可自动恢复数据，防止已测量数据无法恢复影响工作效率。

3、提供强大的线性与非线性补偿功能，保证机台精度更高。

4、测量结果可转出 多种样式EXCEL、WORD编辑，并可设定公差等级，可做 OK、NG 的立即判断。

5、测量图形化，标注清晰、明了；并可存 IGES、DXF 文件格式，是CAD逆向工程的最佳利器。

6、编程序自学习、阵列复制等功能实现大批量自动检测，提高工作效率。

7、超强影像去毛边功能，可避开线段重迭处，断裂线段。

8、程序设计更简单，无需记忆任何复杂指令全中文化编辑；所有步骤直接在软件下可视化修改。

9、拼图拍照功能可将图形保存成数位格式，方便后期查看具体细节 ，也可快速定位。

10、多国语言窗口软件（支持中、英、日、韩、德）。

11、方便快捷的工件坐标系设定（原点、轴摆正、面摆正、旋转、偏移）。

12、支持鼠标、键盘、屏幕、摇杆等多种方式移动，更方便寻找测量对象。

13、支持快速自动对焦，减少人为误差。

14、快速定位（要素区 绘图区 数字区 图片导航等）到被测区域。

15、超强影像去毛边功能，可避开线段重迭处，断裂线段。

16、多种方式影像寻边工具，测量元素方式更简单、精确。

17、全局扫描功能可快速得到异形产品轮廓转换成CAD格式，实现快速抄数、工程逆向。

18、地图导航：在所拍地图上点击鼠标，则工作台移至鼠标所点击的位置，并在影像中显示出来；

19、CAD比对脱机编程模块：（选配）

       可加载 DXF 文件并直接转为量测程序，缩短编辑程序时间。

       可脱机作业 ( 在另一台 PC 操作 )，不会影响机台的正常运作。

       适用需量测大量尺寸的工件，可方便、快速的进入自动量测，节省量测时间。

20、接触式测头模块（选配）：

       支持完整的3D测量，且可以实现影像测头共中心测量以及编程后自动测量
