用途：

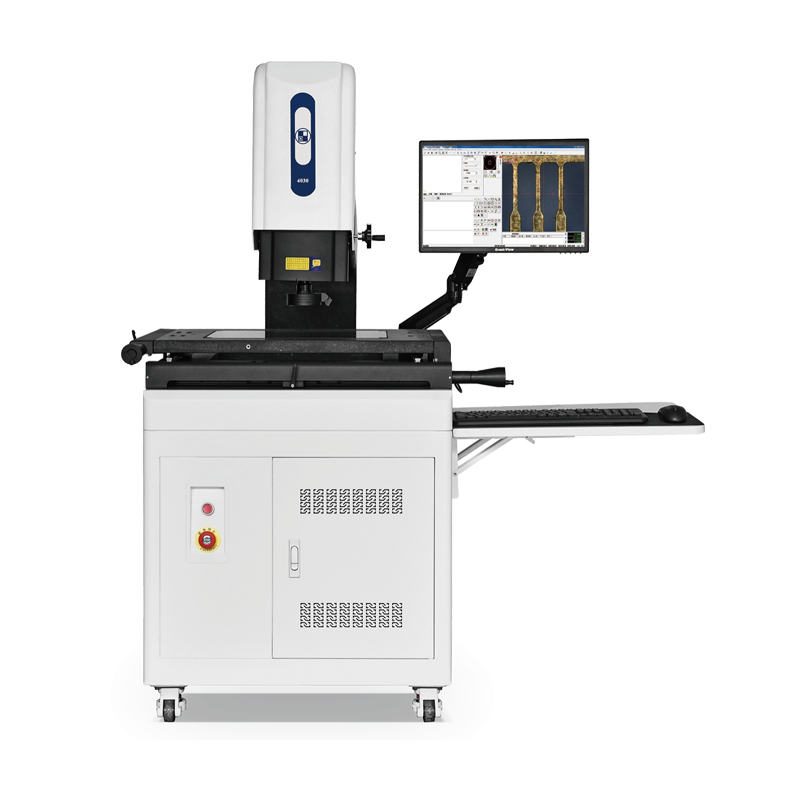

GX-4030B二次元测量仪低价位实用型影像测量仪 影像测量仪是集精密机械、光学、电子于一体的精密高效长度测量仪器。被广泛应用于机械、仪表、钟表、轻工等行业，院校、研究所、计量检定部门的计量室、实验室和生产车间，本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀以及丝攻、模具、手机零部件等各种工具、刀具和零件，通过二维测量为主，也可作三维测量的视频测量系统，可以很容易的实现实际测量结果与设计方案作对比，达到测量、检验、校正、逆向工程设计等目的。

GX-4030B二次元测量仪特点

◆仪器采用COMST高清晰彩色CCD摄像机及连续变焦物镜作为测量瞄准系统；

◆由X、Y、Z工作台、三轴电子光栅尺与7480数据采集系统组成数字符测量及数据处理系统；

◆采用花岗石平台，外观简洁大方；

◆表面光由环形LED光源组成，每一组均为恒流电源驱动，连续可调；

◆仪器具有多种数据处理、显示、输入、输出功能,使测量与办公完全结合在一起；

◆仪器配合电脑使用,与计算机连接后,采用影像测量仪专用软件测绘图形进行处理及输出；

技术参数

◆运动行程（X、Y、Z轴mm）：400×300×200

◆工作台呎寸(W×Dmm)：   556×466

◆玻璃台呎寸(W×Dmm)：    460×360

◆外形尺寸（W×L×Dmm）：   950×680×1100

◆工作距离：90mm

◆仪器基座及立柱材质：高精度、高稳定性花岗石

◆CCD摄影机：COMST高清晰彩色CCD摄像机

◆变焦物镜： 0.7X～4.5X可连续变倍之高精密结构光学物镜

◆视频总倍率：0.5X镜筒（20X～115X） 1X镜筒（30X～225X）(可根据客户要求选配)

◆物方视场： 10.6～1.6mm

◆数显分辨率：0.001mm

◆X、Y坐标测量示值误差≤（3+L/200）μm，L为被测长度(单位：mm)

◆Z轴光学影像测高精度≤0.02mm(高倍率)

◆重复测量精度：≤2μm

二次元测量仪软件

◆标配2.5D专用测量软件，通过软件计算可实现光学影像测高，可由鼠标自动寻边、找直线、框选圆、自动圆、自动圆弧，可测点、线、圆、圆弧、角度、距离、高度等；

◆可测量平面上的任何几何尺寸（角度、直径、半径、点到点的距离、点到线的距离、线到线距离、线到圆的距离、圆到圆的距离等等）；

◆绘图及输出到AutoCAD：可将实时影像中的实际工件外形进行描绘，绘图方式与AutoCAD相似，并将所描绘的图形直接输出到AutoCAD中，经过简单处理形成工程图；

◆测量数据输出：可将测量数据或图形导入WORD或EXCEL做报表；

◆拍照：可拍下测绘图元及产品照片，包括所标注的尺寸；并能将拍下图片调入测量软件中进行图片对比和处理；

◆“浏览”窗口： 可观察工件的全图形并具有类似AutoCAD的缩放功能；

◆设定工件坐标：可以根据客户本身的需要在影像中的实际工件上自行设定工件坐标，有两点确定X轴、两点确定Y轴或三点确定坐标系等多种设定方法；

◆具有坐标平移、坐标旋转及坐标分中等功能：

◆坐标标注：可标注工件中任意点的坐标值；

◆图形自动捕捉：开启自动捕捉功能后，测量点、线、圆及圆弧，可自动捕捉到最清晰的地方；

◆Pitch标注：可标注任意点到一条直线的垂直距离，可标注任意两线的垂直距离；

◆计算机卡尺：可测量任意圆到圆之间的圆心距或最远、最近距离；

◆角平分线：可平分任意角度；

◆标注文字：可在实时影像中标注文字说明；

◆辅助功能：可把在软件中绘制出的图形进行移动、旋转、复制、删除，并可作任意线段的平行线、垂直线；

◆取交点：可求出任意两条相交线的交点；

◆改变图型颜色：可改变任意图型的线型、颜色；

◆字体：可改变任意标注文字的大小及颜色；

◆提示功能：在进行命令操作时，在命令行中会出现提示性的操作，从而加快操作人员的熟悉速度；

◆公英制转换：测量值可在公制和英制之间切换；

◆X、Y清零：可用画面十字线设置任意点为相对原点，将X、Y坐标清零；

◆自动两点线：在单一画面下可自动捕捉工件的边缘，无须以人工取线，减少人眼误差，提高测量精度；

◆自动三点圆：在单一画面下可自动捕捉工件的圆半径、直径，并绘出图形，无须以人工取圆，减少人眼误差，提高测量精度；

◆自动多点线：自动捕捉工件边缘，然后根据工件边缘拟合出图形，从而减少两点取线及人眼的误差；

◆自动多点圆：自动捕捉工件边缘，然后拟合出工件的孔径，并绘出图形，从而减少三点取圆及人眼的误差；

◆自动圆：在单一画面下用鼠标框中图形，可快速自动捕捉出圆.；

◆形位公差：可测量直线的真直度、圆孔的真圆度以及圆环的内外圆的真圆度和同心度。
