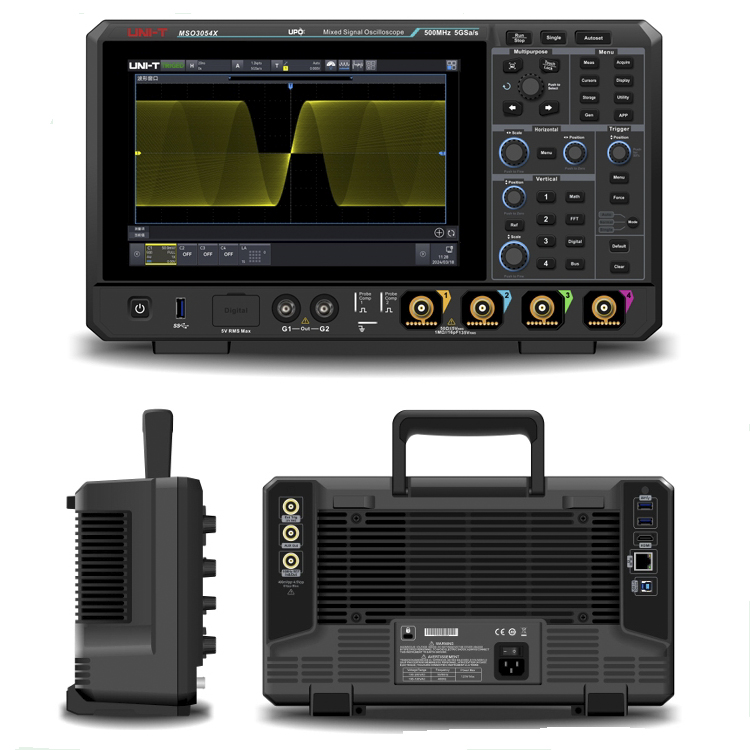

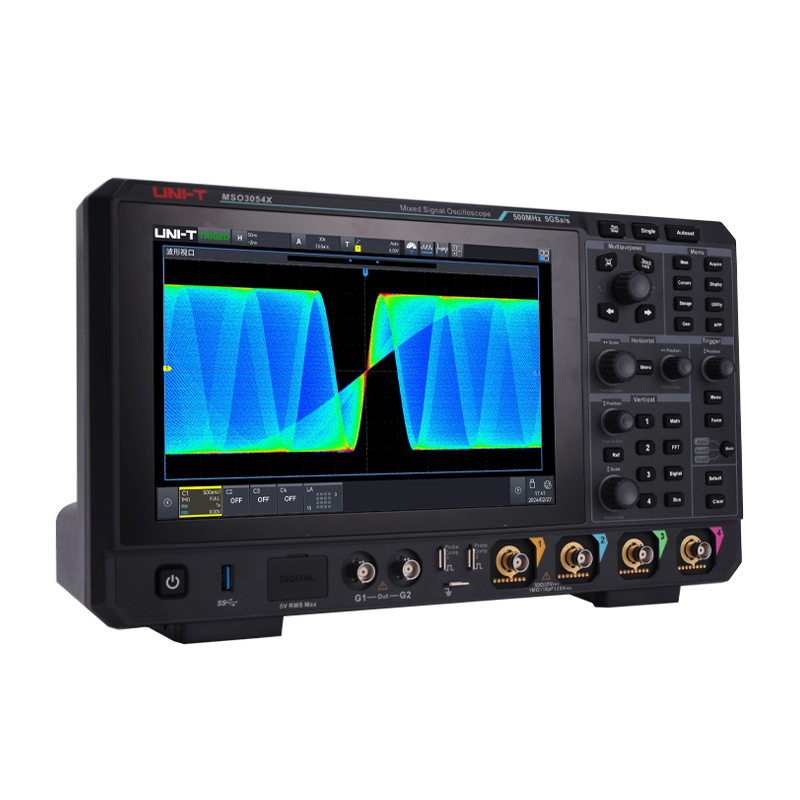

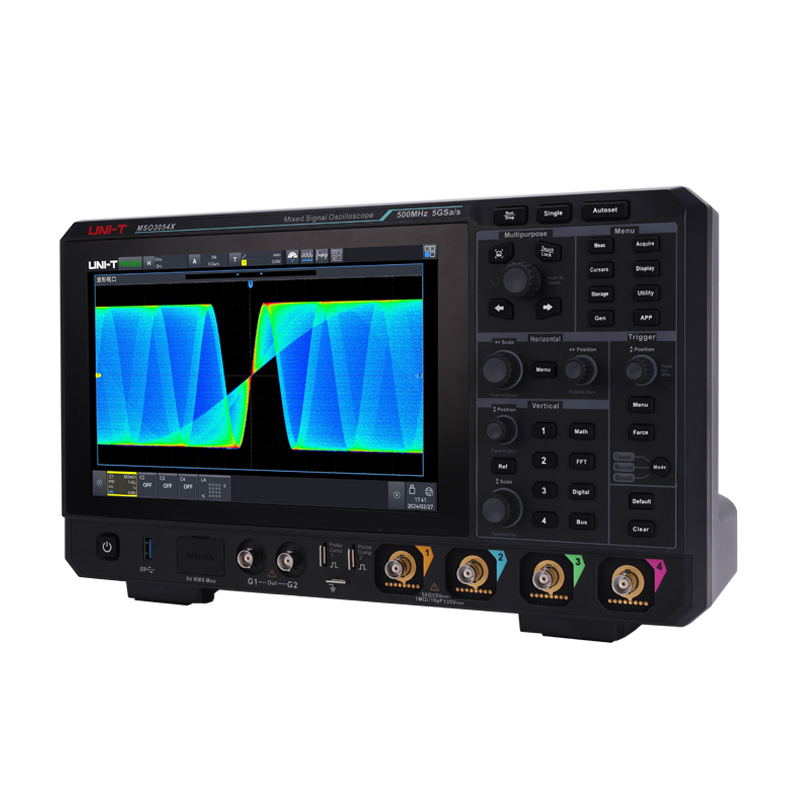

UNI-T MSO3000X系列 混合信号示波器 | 500MHz带宽 5GSa/s采样率 16数字通道
在日益复杂的嵌入式系统与汽车电子研发领域，工程师不仅需要观测高速模拟信号，更需同步分析多路数字逻辑信号。优利德（UNI-T）MSO3000X系列混合信号示波器，凭借其高达500MHz的模拟带宽、4+16通道的全配置架构以及500Mpts的超深存储，为混合信号调试设立了新的性能标杆。该系列示波器集成了示波器、逻辑分析仪、频谱仪、函数发生器等9种仪器功能，结合直观的多点触控交互，旨在帮助工程师轻松应对从原型验证到故障诊断的全方位挑战。
核心优势：高带宽、多通道与深存储
1. 卓越的信号捕获性能
MSO3000X系列采用优利德独有的Ultra Phosphor 3.0荧光显示技术，具备高达2,000,000 wfms/s的波形捕获率（顺序模式）和256级辉度等级显示。这种技术能够生动还原信号的真实形态，即使是低概率出现的毛刺或抖动，也能在屏幕上留下明显的“轨迹”，让偶发故障无处遁形。
◆高带宽与高采样率：提供500MHz/350MHz/250MHz三种带宽选择，实时采样率最高达5GSa/s，确保在捕捉高频信号时依然保持清晰的细节。
◆超深存储深度：标配最大500Mpts存储深度，允许工程师在长时间记录信号的同时，依然保持高采样率，避免信号细节丢失。
2. 4+16通道混合架构
MSO3000X系列混合信号示波器标配4个模拟通道和16个数字通道，完美适配复杂的嵌入式系统调试需求。数字通道最高采样率达1.25GSa/s，可精准捕获并行总线、地址数据复用接口等数字信号。配合强大的触发系统，可实现模拟信号与数字逻辑信号的同步采集与分析，极大提升了系统级Debug的效率。
◆九合一功能集成：一机多用，覆盖全场景测试
MSO3000X系列打破了传统示波器功能单一的局限，通过硬件级集成，化身为一台多功能测试工作站，符合现代电子测试“一机多用、降本增效”的行业标准。
◆逻辑分析仪（LA）：利用16路数字通道，可进行复杂的数字时序分析，支持建立/保持时间触发，是调试MCU、FPGA等数字系统的利器。
◆函数/任意波形发生器（Gen）：内置双通道50MHz函数/任意波形发生器，支持实时加载示波器屏幕数据作为任意波输出，方便进行器件激励与系统仿真。
◆频谱分析仪：内置增强型FFT分析功能，支持高达4M点的频谱分析，并提供瀑布图、检波设置等专业功能，满足射频与电源噪声的频域调试需求。
◆协议分析与解码：深度支持CAN、CAN-FD、LIN、FlexRay、SENT、I2C、SPI、RS232/UART等主流串行总线的触发与解码。特别针对汽车电子领域，提供了完整的车载网络测试解决方案。
◆电源分析仪：标配专业的电源分析选件，支持开关损耗、安全工作区（SOA）、纹波分析、谐波分析等关键参数测量，助力电源产品开发与能效评估。
◆波特图分析仪：支持环路测试分析功能，可分析系统的频率响应与稳定性，为反馈回路设计提供数据支持。
智能交互与高效分析：重塑测试体验
为了提升复杂信号的分析效率，MSO3000X系列混合信号示波器在人机交互上进行了深度优化。
◆10.1英寸高清电容触摸屏：采用1280x800分辨率的电容式触摸屏，支持多点触控与手势操作（如滑动、缩放、拖拽），结合前面板的多功能旋钮与快捷键，实现了“指尖上的高效测试”。
◆WebServer 远程调试：内置WebServer服务，工程师只需在浏览器输入仪器IP地址，即可通过PC或手机远程控制示波器、导出数据或进行编程，轻松实现跨平台访问与远程办公。
◆高级分析模式：支持硬件加速模板测试、波形录制与回放（多达200,000帧不间断录制）、直方图统计等多种分析模式，便于对瞬态信号进行事后分析与统计学评估。
技术参数
型号 | MSO3054X | MSO3034X | MSO3024X |
带宽 | 500MHz | 350MHz | 250MHz |
上升时间 | ≤0.75ns | ≤1.00ns | ≤1.40ns |
波形捕获率 | 8,00,000 wfms/s | ||
2,000,000 wfms/s(顺序模式) | |||
实时采样率 | 模拟通道:5GSa/s(交织模式)，2.5GSa/s(非交织模式);数字通道:1.25GSa/s | ||
存储深度 | 最大500Mpts(分段存储) | ||
通道数 | 模拟通道*4+Gen*2+LA*16 | ||
单位 | W、A、V和U，默认为:V | ||
通道隔离度 | 直流至最大带宽:>40dB | ||
数字通道最大采样率 | 1.25GSa/s | ||
数字通道存储深度 | 500Mpts | ||
触发 | 区域、边沿、欠幅脉冲、超幅脉冲、第N边沿、延迟、超时、持续时间、建立/保持、脉宽、斜率、视频、码型、RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、SENT、ARINC 429 | ||
串行解码 | RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、I2S、MIL-STD-1553B、SENT、ARINC 429、Manchester | ||
并行解码 | 最高18位并行总线解码，支持2模拟通道和16数字通道组合,支持自定义时钟设置 | ||
信号源 | 双通道，50MHz.250MSa/s | ||
电能质量分析 | 电源抑制比、开关损耗、闭环控制响应分析、安全工作区、电能质量评估、调制分析、电流谐波检测、稳定导通电阻、浪涌电流分析功能、转换速率、输出纹波、启动/关闭时间、瞬态响应、功率效率 | ||
接口 | USB 3.0 Host *3、USB3.0 Device、 LAN(千兆)、EXT Trig、AUX Out(Trig Out\Pass/Fail)输出、Gen*2、HDMI、10MHz Refin/Out、 WlFl | ||
电源电压 | 100V-240VAC(波动:士10%)，50Hz/60Hz，功率：120WMax | ||
屏幕尺寸 | 10.1英寸多点触控电容屏 | ||
机身重量 | 3.8Kg | ||
机身尺寸(WxHxD) | 378mmx218mmx120mm | ||
标准配件 | USB3.0数据线×1、BNC-BNC直通线×1、BNC-红黑鳄鱼夹连接线×1、 无源探头(500MHz/350MHz/250MHz)×4、国标电源线×1 | ||
选配附件 | 250MHz升级500MHz带宽 250MHz升级350MHz带宽 350MHz升级500MHz带宽 所有串行总线触发和解码选件 汽车串行总线触发和解码选件（包含CAN、CAN-FD、LIN、 FlexRay和SENT） CAN触发和解码选件 CAN-FD触发和解码选件 LIN触发和解码选件 FlexRay触发和解码选件 SENT触发和解码选件 Audio触发和解码选件 航空航天串行总线触发分析（包含MIL-STD-1553和 ARINC429） MIL-STD-1553触发和解码选件 ARINC429触发和解码选件 Manchester触发和解码选件 波特图环路测试分析选件 双通道函数/任意波形发生器选件 电源分析选件 隔离变压器 高压探头 高压差分探头 有源单端探头 电流探头 16 路逻辑分析仪探头 | ||
立即行动，开启高效精密测量！
联系销售工程师获取定制方案与报价 —— 为您量身打造最适合的测量解决方案。
