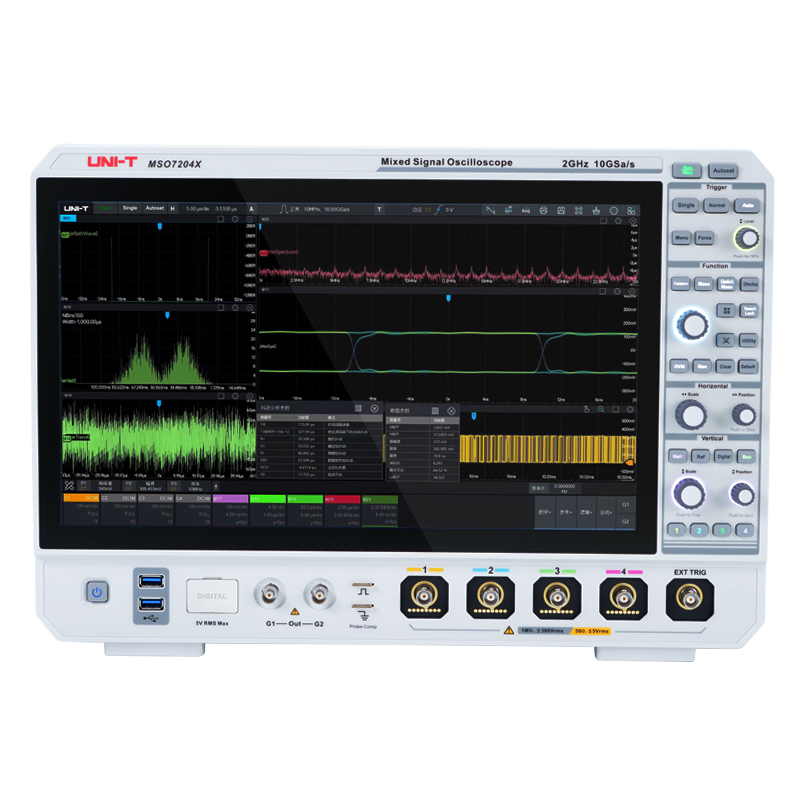

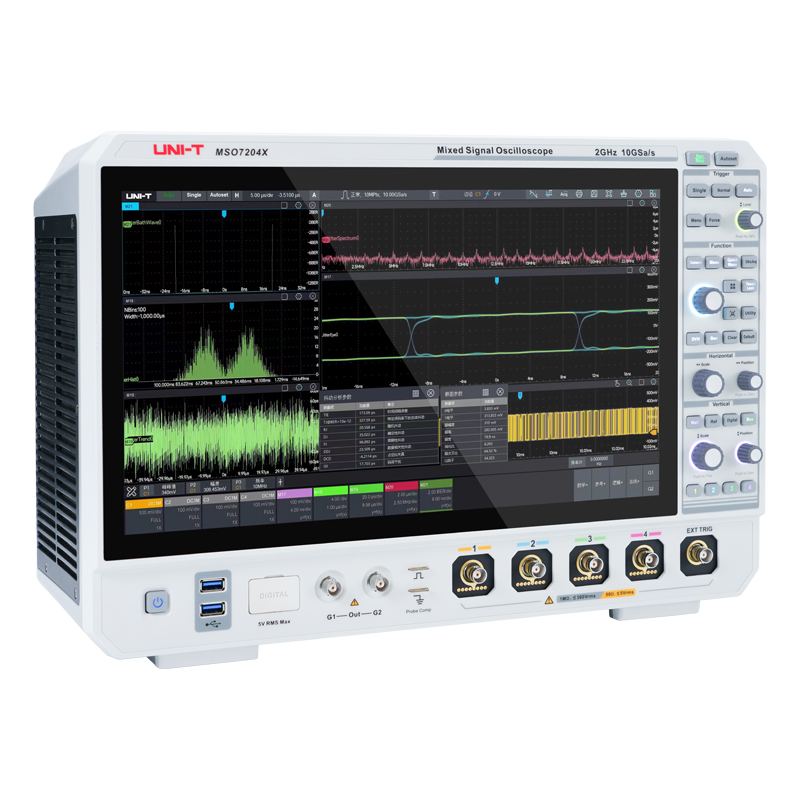

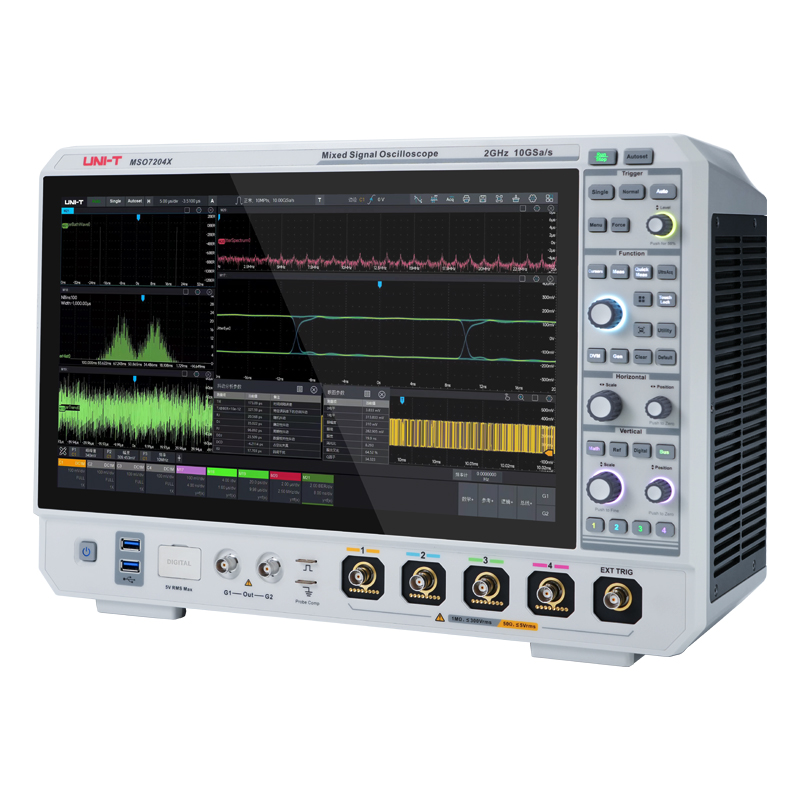

MSO7000X系列 2.5GHz混合信号示波器 | 10GSa/s采样率 1Gpts存储深度
在5G通信、航空航天电子及高速数字系统研发中，工程师面临着信号速率飙升与系统复杂度倍增的双重挑战。传统的测试工具往往难以在高带宽与长时分析之间取得平衡。优利德（UNI-T）推出的MSO7000X系列混合信号示波器，作为一款高端测试测量解决方案，凭借其高达2.5GHz的模拟带宽、10GSa/s的实时采样率以及1Gpts的超长存储深度，为复杂高速信号的捕获与分析提供了前所未有的洞察力。
MSO7000X系列混合信号示波器不仅在硬件指标上达到行业领先水平，更搭载了Windows 10 64位操作系统，构建了一个稳定且高度可扩展的软件平台，广泛适用于通信、航天、教育及高端嵌入式开发领域。
极速采集与超长存储：捕捉转瞬即逝的异常
在高速信号分析中，波形捕获率和存储深度直接决定了发现问题的能力。
◆UltraAcq® 技术加持：MSO7000X采用优利德独创的UltraAcq®技术，将波形捕获率提升至600,000 wfms/s，在顺序模式下更是高达2,000,000 wfms/s。这一指标远超行业同类产品平均水平，能够显著提高捕获低概率偶发事件（如毛刺、抖动）的成功率。
◆1Gpts 超长存储深度：标配单通道1Gpts存储深度（全通道250Mpts），允许工程师在保持高采样率的同时，进行长时间的信号记录。无论是分析复杂的雷达脉冲序列还是长时间的通信数据流，都能游刃有余。
◆高分辨率模式（HD）：除了标准的8bit模式，该系列还支持12bit高分辨率模式，在需要高动态范围的测试场景下（如电源纹波与噪声分析），能提供更精细的波形细节。
六大仪器合一：全集成化测试平台
MSO7000X系列混合信号示波器打破了传统示波器功能单一的局限，通过硬件级集成，化身为一台多功能测试工作站，符合现代电子测试“一机多用、降本增效”的行业标准。
◆逻辑分析仪（选配）：标配16通道逻辑分析功能（需选配MSO7000X-LA），采样率高达1.25GSa/s，最小可识别脉宽低至3.2ns。非常适合调试并行总线、地址数据复用接口等复杂的数字系统。
◆频谱分析仪：内置增强型FFT分析功能，支持高达1Mpts点的频谱分析，提供幅度谱、功率谱、功率谱密度等多种视图，满足射频与高速串行信号的频域调试需求。
◆协议分析与触发：深度支持CAN FD、FlexRay、SENT、MIL-STD-1553、ARINC 429等高端汽车与航空航天协议。配合22种以上的高级触发方式，可精准定位特定的协议帧或错误状态，极大缩短Debug时间。
◆波形发生器（选配）：提供双通道60MHz函数/任意波形发生器，垂直分辨率高达16bits，可满足器件激励与系统仿真需求。
◆电源与抖动分析（选配）：提供专业的电源质量、谐波、开关损耗分析，以及眼图、TIE抖动分析功能，覆盖了从功率电子到高速串行数据链路的完整测试生态。
智能交互与高级分析：重塑高效测试体验
为了应对复杂系统的调试挑战，MSO7000X在人机交互与数据分析上进行了深度优化。
◆15.6英寸FHD全高清触控屏：采用1920×1080分辨率的电容触摸屏，支持多点触控与手势操作，配合类似智能手机的UI交互逻辑，让波形缩放、参数调整变得直观高效。
◆多窗口灵动布局：支持多窗口分屏显示，用户可自由拖拽、调整窗口大小，甚至将不同应用（如示波器、频谱仪、协议分析）置于同一屏幕，无需频繁切换界面，大幅提升跨域分析效率。
◆WebServer 远程调试：内置WebServer服务，工程师只需在浏览器输入仪器IP地址，即可通过PC或移动设备远程控制示波器、导出数据或进行编程，实现“任何姿势”的灵活调试。
◆Matlab嵌入式编程（选配）：开放Matlab脚本接口，用户可编写自定义算法直接对采集到的波形进行运算和渲染，满足特定科研与军工领域的定制化分析需求。
技术参数
型号 | MSO7254X | MSO7204X | MSO7104X |
带宽（-3dB)@50Ω | 2.5GHz | 2GHz | 1GHz |
带宽（-3dB）@1MΩ | 500MHz | 500MHz | 500MHz |
上升时间@50Ω（典型值） | 160ps | 175ps | 350ps |
模拟通道数 | 4+EXT | ||
数字通道数（选 配） | 16（需选购 MSO7000X-LA 选件） | ||
模拟通道采样率 | 双通道：10GSa/s； 全通道：5GSa/s 10GSa/s（单通道）； 5GSa/s（双通道）； 2.5GSa/s（全通道） | ||
垂直分辨率 | 8位（HD12 位） | ||
最大存储深度 | 1Gpts（单通道），500Mpts（双通道），250Mpts（四通道） | ||
最高波形捕获率 | ≥2,000,000 wfms/s | ||
函数/任意波形发生器（选配） | 波形最高频率 60MHz ,采样率高达：625MSa/s 支持任意波形，提供任意波形编辑器 支持调制、扫频 | ||
数字电压表 | 4 位，DC、AC RMS、DC+AC RMS | ||
频率计 | 8位 | ||
串行协议分析 | 标配：RS-232/422/485/UART、SPI、I 2C、CAN、LIN； 选配：CAN-FD、 SENT 、FlexRay、AudioBus（I 2S\LJ\RJ\TDM）、 MIL-STD-1553、ARINC429 | ||
测量 | 支持超过 52 种自动参数测量、参数快照； 以及统计分析、直方图、趋势图和追踪图分析； | ||
数学运算 | 同时支持 8 个数学波形； 增强型 FFT、基本运算、滤波、高级公式编辑、Matlab 嵌入式编程运算和渲染 （选配）、高级滤波设计器（选配）； | ||
分析工具 | 直方图、区域直方图、趋势图、追踪图 | ||
触发 | 区域触发，边沿触发，脉宽触发，斜率触发，视频触发，码型触发，超时触发，欠幅触发，建立/保持触发，延迟触发，持续时间触发，N边沿触发，RS-232/422/485/UART触发，I2C触发，SPI触发，CAN触发，LIN触发，CAN FD触发，SENT触发，AudioBus触发，FlexRay触发，MIL-STD-1553 触发，ARINC 429 触发 | ||
串行总线解码 | 解码个数：2个，RS-232/422/485/UART解码，I2C 解码，SPI解码，CAN解码，LIN解码，CAN FD解码，SENT解码，AudioBus解码，FlexRay解码，MIL-STD-1553解码，ARINC 429解码 | ||
高级分析功能 | 电源分析（选配）、抖动和眼图分析（选配）、极限模板测试、顺序模式、搜索 和导航； | ||
接口 | USB Device，USB Host*4，LAN(10\100\1000Mb/s)，HDMI，AuxIn（触发同 步输入、AWG 外触发输入），AuxOut(触发同步输出、通过测试结果、AWG 触 发输出）、10MHz REF In\Out | ||
显示屏 | 15.6 英寸 FHD 高清电容触摸屏（1920×1080）+手势触控 | ||
电源 | 100V-240VAC（波动±10%）50Hz/60Hz,功率200W Max | ||
尺寸(W×H×D) | 445mm×302mm×200mm | ||
重量 | 10.5Kg | ||
标配附件 | 符合所在国标准的电源线1条,USB3.0数据线1条,BNC-BNC直通线2条 前面板保护罩1个,无源高阻500MHz 探头4套 | ||
标配软件 | RS-232/422/485/UART嵌入式串行总线触发和分析 SP嵌入式串行总线触发和分析 I2C嵌入式串行总线触发和分析 CAN汽车串行总线触发和分析 LIN汽车串行总线触发和分析 极限-模版测试 极限测试，标准模版测试 频谱分析仪增强型 FFT 数字电压表 4 位，DC、AC RMS、DC+AC RMS 频率计8位 触发软件 边沿、脉宽、斜率、视频、码型、超时、欠幅、建立/保持、延迟、持 续时间、N 边沿、区域触发 WebServer SCPI 远程控制、远程查看和控制、导出波形文件、在线浏览手册 高级分析 统计直方图、趋势图、追踪、区域直方图 | ||
选配附件 | MSO7000X-BW-10T20 MSO7000X 系列 1GHz 升级 2GHz 带宽 MSO7000X 机架安装套件 16 通道逻辑分析仪选件 双通道 60MHz 任意波发生器选件 高级抖动和眼图分析选件 高级电源分析选件 汽车串行总线触发和分析选件（CAN-FD） 汽车串行总线触发和分析选件（FlexRay） 汽车传感器总线触发和分析选件（SENT） 音频串行总线触发和分析选件（I 2S、LJ、RJ、TDM） 航空航天串行总线触发和分析选件（MIL-STD-1553， ARINC 429） 高级滤波设计器选件 Matlab嵌入式编程选件，允许用户创建Matlab代码以自定义数学函数 升级套装（JITTER，PWR，CANFD，FLEX，SENT，AUDIO， AERO） 有源单端探头 无源高阻探头 无源高压探头 电流探头 高压差分探头 16路逻辑分析仪探头 | ||
UNI-T MSO7000X系列混合信号示波器，凭借其2.5GHz的高带宽、1Gpts的深存储以及Windows系统的强大生态，确立了其在高端测试测量领域的旗舰地位。它不仅是捕捉高速信号的“眼睛”，更是集逻辑分析、协议解码、频谱测试于一体的“多面手”。对于追求极致性能与综合测试能力的工程师而言，MSO7000X是进行前沿技术研发与复杂系统验证的终极利器。
立即行动，开启高效精密测量！
联系销售工程师获取定制方案与报价 —— 为您量身打造最适合的测量解决方案。
