一、产品简介

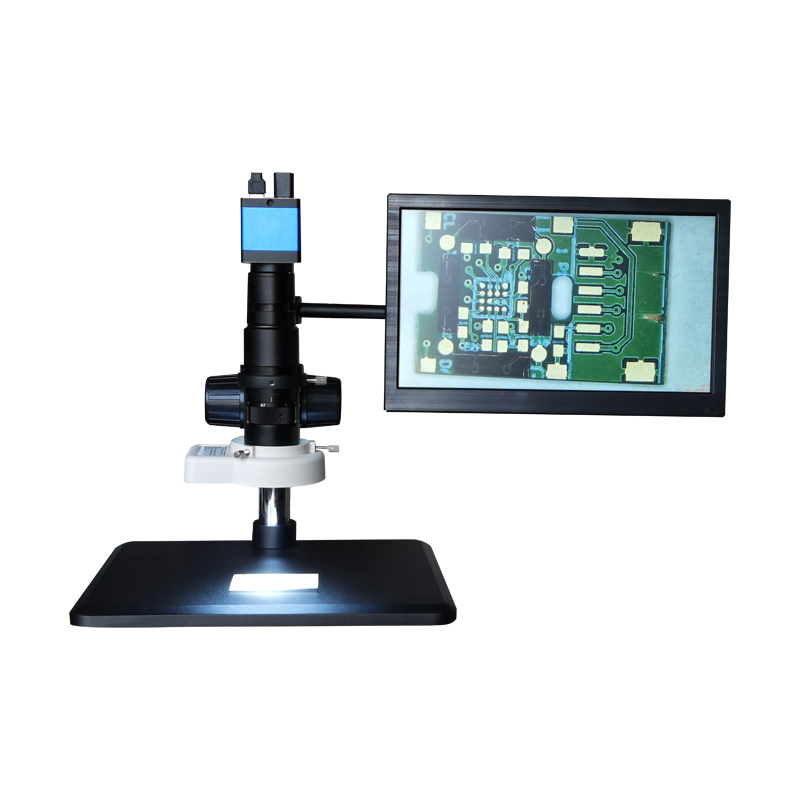

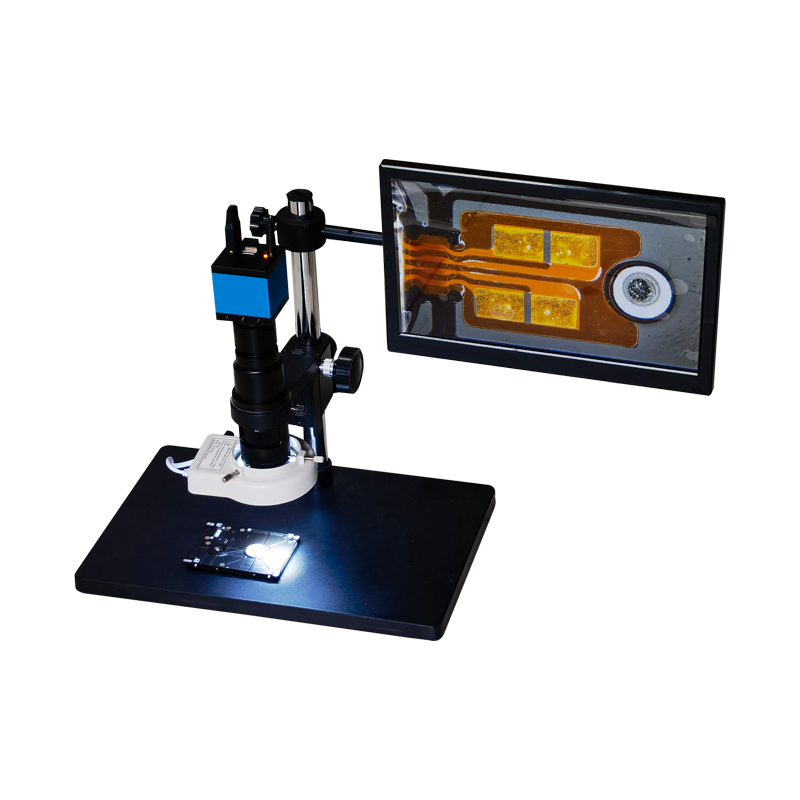

GXS-5B 高清视频显微镜是一款集光学成像、数字摄像与智能软件分析于一体的现代化工业检测装备。它彻底改变了传统显微镜“单人单眼”的观察模式，通过高清摄像头将微观世界实时投射到大屏幕上，支持多人同时观察、讨论和记录。

该设备广泛应用于电子制造、精密机械、生物科研、珠宝鉴定及教育领域，是解决微小缺陷检测、尺寸测量及材料分析难题的高效工具。

二、核心亮点：为什么选择 GXS-5B

1、超清画质，细节毕现

◆高清传感器：搭载高性能工业级彩色摄像机，分辨率高达 1920×1080 (HDMI)，甚至支持更高像素选配，确保图像锐利、色彩还原真实。

◆连续变倍：配备高精度连续变倍镜头（如0.7X-4.5X或更高），配合显示器可实现 20倍至200倍（具体取决于屏幕尺寸）的无损放大，从宏观定位到微观观察一气呵成。

◆大景深成像：优化光学设计，即使在高低不平的样品表面，也能获得整体清晰的图像。

2、智能软件，功能强大

◆实时预览：图像无延迟传输，操作流畅，支持全屏显示。

◆精准测量：内置专业测量软件，支持点、线、圆、弧、角度、半径等多种几何量测量，精度可达微米级，自动生成数据报表。

◆图像处理：具备拍照、录像、对比度/亮度调节、图像拼接、景深合成等高级功能。

◆报告生成：一键导出带有测量数据和标注图片的检测报告（JPG/PDF/Word格式），大幅提升工作效率。

3、人性化设计，舒适作业

◆大屏观察：连接电脑显示器或电视，摆脱目镜束缚，有效缓解眼部疲劳，适合长时间工作。

◆灵活照明：标配环形LED冷光源，亮度可调，无影照明，避免反光干扰，完美呈现样品纹理。

◆稳固支架：配备大理石底座或铝合金立柱，防震性能优异，确保高倍率下图像稳定不抖动。

◆扩展性强：支持外接鼠标、键盘，方便操作；预留接口可连接各类自动化平台。

三、典型应用场景

◆电子半导体：PCB板焊点检测、芯片封装分析、晶圆缺陷检查、SMT贴片质量管控。

◆精密制造：刀具磨损检测、模具表面瑕疵分析、微小零件尺寸测量、断口失效分析。

◆生物医疗：细胞组织观察、微生物计数、医疗器械表面洁净度检测。

◆珠宝文物：宝石内部包裹体观察、玉石纹理鉴定、古玩瓷器修复细节查看。

◆纺织印刷：纤维结构分析、印刷网点质量检测。

四、主要技术参数

五、符合标准与应用规范

本设备设计与制造遵循相关工业检测通用规范，测量算法符合计量学基本原理，适用于：

GB/T 系列电子元件外观检验标准

IPC-A-610 (电子组件的可接受性) 辅助检测

ISO 相关显微图像分析标准

六、标准配置清单

高清视频显微镜主机（镜头+摄像机） × 1台

高清数据线（HDMI） × 1条

LED环形光源× 1套

精密升降支架× 1套

校准尺及操作说明书 × 1套

HDMI工业相机

特点

◆支持HDMI视频接口

◆1080P分辨率，可方便连接目前市场上的高清显示器

◆图像显示清晰无延时，色彩还原真实，效果锐利

◆结构紧凑，集成度高，性能稳定，故障率低

◆鼠标控制设置

◆U盘存储图像

◆实时测量功能

◆高灵敏度，宽动态范围，满足在低照度环境下工作

◆可在低照度下显示丰富的图像细节，灵敏度高

◆支持8对十字线显示

◆安装简易，使用方便

技术参数

接口说明：

1、两个USB接口（一个接USB鼠标，一个接U盘）

2、将画面(图片)保存到U盘里，也可以浏览U盘里的图片，视频

3、十字线： 1-8组，颜色可选 ，大小可调

4、刻度尺：每一小隔的刻度像素点个数可任意调节

5、测量功能：两点之间的距离，矩形，圆，角度等

购买赠送：高速HDMI线一条，鼠标一个，16GBU盘一个，附带相机电源.
