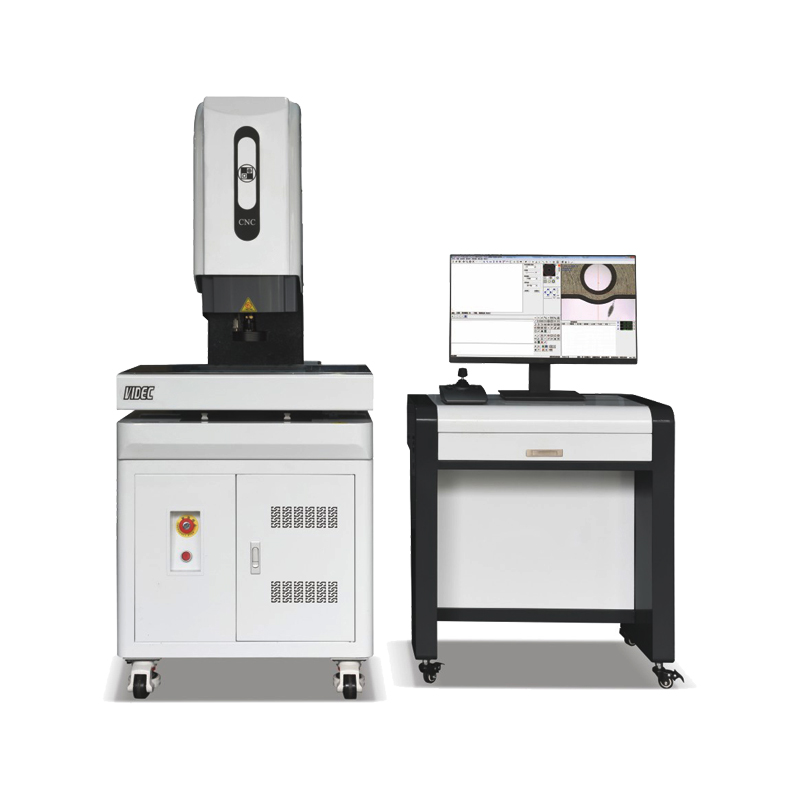

GX-3020CNC全自动二次元测量仪

在高端制造与精密检测领域，效率与精度的双重提升是产业升级的关键。GX系列全自动二次元测量仪（CNC影像测量仪）代表着二维精密测量技术的自动化前沿。本系列设备集高刚性主体结构、伺服驱动运动系统、智能图像处理与多功能复合测量软件于一体，实现了从工件装夹、程序测量到数据报告生成的全流程自动化。其CNC全闭环控制与丰富的智能化功能，使其成为批量检测、复杂工件分析和智能制造单元中不可或缺的高效、高精度测量平台，广泛应用于3C电子、新能源、精密模具、半导体及汽车零部件等行业。

一、 产品定位：面向智能制造与批量检测的自动化“测量机器人”

GX系列全自动二次元测量仪超越了传统手动或半自动影像仪的范畴，定位为一套完整的自动化尺寸检测系统。其核心价值在于将操作员从重复性对焦、瞄准和移动工作中彻底解放，通过预先编程的测量程序，实现一键式、高重复性的批量检测，极大提升了检测效率和结果的一致性。

核心选型价值：

1、无人化高效运行：支持全自动CNC程序测量，具备大视窗导航和快速寻边功能，可实现长时间无人值守批量检测，显著降低人工成本与人为误差。

2、卓越的动态精度与稳定性：采用台湾上银直线导轨、C5级研磨滚珠丝杆与台达交流伺服电机，配合全闭环控制，确保高速运行下的定位精度和长期稳定性。

3、强大的软件与扩展性：标配功能强大的OM-3D.PolyGauge复合式测量软件，支持AI测量、CAD导入、齿轮/电缆等专用测量模块，并可与自动化产线信号交互，轻松集成到智能制造流水线中。

4、复合式测量能力：不仅具备优异的光学影像测量能力，还可通过选配英国雷尼绍探针或同轴共焦激光，实现接触式与非接触式三维测量，满足复杂工件的多元化检测需求。

二、 核心技术特点与自动化优势

1、高刚性全自动机械平台：

◆主体结构：采用00级山东花岗岩大理石底座、立柱及航空铝工作台，形成低惯性、高稳定性的刚性平台，确保高速运动下的几何精度。

◆驱动系统：X、Y、Z三轴均采用台湾台达高性能交流伺服电机驱动，配合AIK C5研磨级静音滚珠丝杆和上银H级静音直线导轨，实现0-300mm/s（XY轴）的高速、平稳、低噪音运动。

◆控制系统：集成CNC-300系列四轴运动控制器，实现全闭环伺服控制，定位精准，响应迅速。

2、高清智能成像系统：

◆影像链：采用230万像素高清数字彩色CCD相机，搭配莱斯0.7-4.5X自动变倍镜头，影像放大倍率20-180X，成像清晰。

◆双视野系统：创新性地配备V-200大视野广角导航镜头，方便快速定位和观察整体工件，与主测量镜头协同工作，提升效率。

◆程控照明：配备256级程控五环八分区环形表面光源，可编程控制不同区域的照明亮度，以最佳对比度凸显各种复杂特征的边缘。

3、精密反馈与标配测高：

◆采用分辨率达0.5μm的金属贴片光栅尺，为坐标定位提供高精度反馈。

◆标配Z轴非接触式光学测高功能，无需选配即可进行高度、平面度的快速测量。

三、 符合的计量规范、标准与精度保障

全自动二次元测量仪作为高精度几何计量仪器，其制造、验收与周期校准需遵循严格的计量标准体系。本系列设备提供的精度指标与验收规范，确保了其数据的权威性与可靠性。

◆精度依据与校准规范：设备标定的测量精度X/Y轴: (2.5 + L/200)μm和重复精度: ±2μm，是其核心性能承诺。这些指标的定义与检验方法符合国家计量技术规范JJF 1318-2011《影像式测量仪校准规范》的相关要求。文档中详述的“测量重复性”验收方法（使用标准玻璃线纹尺或1级量块重复测量），即为该通用规范的具体实践。

◆软件评定符合产品几何规范（GPS）：测量软件所评价的尺寸、距离、角度、圆度、位置度等所有几何参数与形位公差，其算法与定义均遵循GB/T 1182《产品几何技术规范（GPS）》等系列国家标准，确保测量结果与设计图纸要求无缝对接。

◆严格的环境与验收标准：文档明确列出了近乎苛刻的安装环境要求（温度20±2℃、恒湿、低振动、无尘、可靠接地）。这不仅是对设备保护，更是确保其持续达到标称精度的前提条件，符合高精度计量实验室的通用准则（类似GB/T 22097-2008《三坐标测量机验收检测和复检检测》中对环境的要求精神）。

◆功能与行业应用：其针对齿轮、电缆、PCB等专项测量的功能开发，响应了如汽车、线缆、电子等行业对特定零部件精密检测的工艺标准需求。

四、 详细技术规格与型号选型对比

GX系列提供四种主流行程型号，用户可根据待测工件尺寸进行选择。所有型号共享以下核心精度与配置：

各型号测量行程与物理参数对比表

五、 强大的OM-3D.PolyGauge测量软件核心功能

该软件是设备实现“全自动”与“智能化”的大脑，其亮点功能包括：

1、自动化与效率工具：

◆大视窗导航与快速寻边：快速定位，自动抓取边缘，大幅提升编程和测量速度。

◆图像拼接与NG复测：支持大视野拼接测量；对不合格品可快速调取原图复测，方便分析。

◆AI测量：通过训练AI引擎，让软件自动识别和拟合复杂工件特征，实现更智能的编程。

◆CAD导入编程：直接导入CAD图纸，自动生成测量程序，实现“设计即编程”。

2、专用测量模块：

◆齿轮测量：自动扫描齿廓，计算模数、压力角、齿形误差等关键参数。

◆电缆测量：扫描内外绝缘层轮廓，自动计算最小厚度、平均厚度及多点厚度。

◆轮廓扫描与评定：支持任意轮廓抄数，并进行国标/美标轮廓度评定。

3、扩展与集成能力：

◆多传感器支持：软件平台原生支持点激光、线扫激光、接触式探针（如英国雷尼绍MCP），轻松升级为3D复合式测量机。

◆产线集成：具备I/O信号交互接口，可监听产线状态、反馈测量结果（OK/NG），是实现自动化在线检测的关键。

4、专业数据分析与输出：

◆SPC统计分析：测量数据实时计算Ca, Cp, Cpk等过程能力指数，并生成控制图。

◆打靶图分析：直观显示孔位加工偏差的整体分布，指导工艺调整。

◆多样化报表：测量结果可一键导出至Excel、Word、CAD、TXT，支持公差带颜色标记与语音报警。

六、 严格的安装环境与服务体系

安装环境要求（必须满足）：

◆温度：工作/检定温度 20±2℃；温度变化 ≤0.5℃/h, ≤2℃/24h。

◆湿度：相对湿度 45%-70%。

◆振动：严格限制（如频率≤10Hz时，振幅≤1μm），需远离震源。

◆电源：AC220V, 1KVA，需具备独立可靠的接地系统（接地电阻<4Ω）。

◆清洁度：洁净无尘环境。

售后服务承诺：

◆软件终身免费升级。

◆终身以成本价提供维修、备品备件及技术升级改造服务。

◆免费提供计量测试技术咨询与定期回访。

七、 选型指南

1、确定行程型号：根据您待测工件的最大外形尺寸，选择测量行程（X*Y）留有适当余量的型号。GX-4030CNC (400 * 300mm) 是应用最广泛的通用型号。

2、明确自动化需求：确认是否需要完全的CNC自动测量，以及是否需要与自动化生产线（机械手、流水线）进行信号联机。

3、评估测量功能：检查软件功能是否满足您的特殊需求（如齿轮、电缆、AI识别、CAD导入等）。

4、规划传感器配置：基础二维尺寸和高度测量，标配的光学系统已足够。如需高精度三维扫描、深盲孔测量或硬质表面接触式测量，应考虑选配激光测头或英国雷尼绍探针。

5、确保环境达标：务必在设备安装前，确保实验室环境能满足前述严格的温湿度、振动和洁净度要求，这是设备精度和寿命的根本保障。
